起源の場所 | 中国 |
ブランド名 | Casun |
証明 | CE,ROHS,ISO |
モデル番号 | 60SHD4701-24S |
NEMA24ステップモーター 4100mN.M 高品質のダブルシャフトステップモーター

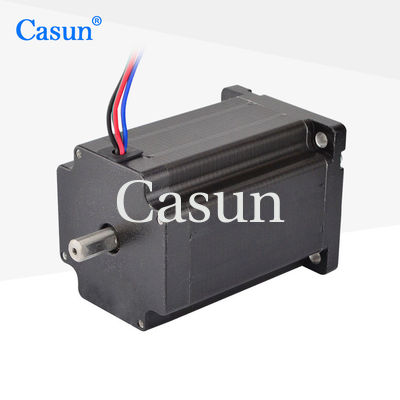

自動化機械のためのダブルシャフトステップモーター NEMA 24 4100mN.m 60x60x100mmハイブリッドステップモーター
サイズ:NEMA 24規格ではステップモーターの設置寸法が規定されている.この場合,モーターはフレームサイズが60x60mm,長さは100mmである.

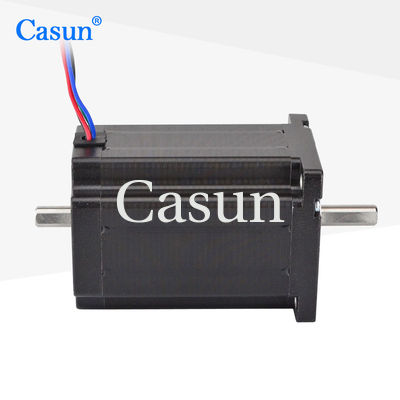

ダブルシャフト:モーターには2つの出力シャフトがあり,同時に2つの独立したメカニズムまたは負荷を接続して駆動することができます.これは,複数のコンポーネントが独立して動かす必要があるアプリケーションで有用である可能性があります..
応用:NEMA 24ダブルシャフトステップモーターは,CNCマシン,3Dプリンター,ロボットアーム,自動製造機器などの様々な自動化アプリケーションで一般的に使用されています.高いトルク出力により,正確な位置付けと制御を必要とする運転メカニズムに適しています.
特徴:
義理の天使
|
1.8° |
フレームサイズ
|
60mm |
段階数
|
2 段階 |
定位電流
|
3.5Amp |
保持トルク
|
4100mN.m |
抵抗力
|
- ええ |
誘導力
|
-MH |
ローターの慣性
|
-g-cm2 |
モーターの重量
|
1.5kg |
|
|
|
|
モーター
ステップアングル: 1.8°
最大温度:最大80°C
周囲温度: -20 °Cから50 °C
保存温度: -20 °Cから100 °C
湿度範囲 (%):85%以下,不凝縮
マグネットワイヤ 隔熱:Bクラス 130°C
隔熱抵抗: 500 VDC で 100 M オーム
ダイレクト力: 1分間500VDC
モデル | 保持トルク | ステップアングル | 長さ | シャフトの種類 | 定位電流 |
42SHD4950 | 0.13N.m | 1.8° | 20mm | D シャフト 20mm | 1.0A |
42SHD4003 | 0.26N.m | 1.8° | 34mm | D シャフト 20mm | 0.4A |
42SHD0261 | 0.45N.m | 1.8° | 40mm | D シャフト 20mm | 1.68A |
42SHD4425 | 0.59N.m | 1.8° | 48mm | D 軸-24mm | 2.0A |
42SHD4813 | 0.8N.m | 1.8° | 60mm | D 軸-24mm | 2.1A |
ダウンロード
軸,巻き込みパラメータ,設置寸法,リードワイヤ,モーターが顧客のアプリケーションに完璧にフィットすることを保証するのに役立ちます効率が向上し,信頼性が向上し,ダウンタイムが短縮されます.
