Nema14 35x35x34mm リードスクリューステップモーター Tr8x4 P2 ミニキャプティブステップモーター

Nema14 35x35x34mm リードスクリューステップモーター Tr8x4 P2 ミニキャプティブステップモーター

ブランド名: Casun
モデル番号: P35SHD4110-50NL
MOQ: 1pc
価格: $5.94-$14.8
支払条件: D/A、T/T、L/C、D/P
Supply Ability: 40000+PCS+Month
詳細情報
起源の場所:
中国
証明:
CE,ROHS,ISO
色:
ブラック
現在:
1.5AMP
体重:
0.18キロ
Customized:
The motor can be designed &manufactured with customized request.
パッケージの詳細:
カートン:38x29xc14m
ハイライト:

鉛螺旋ステップモーター Nema 14

,

ミニキャプティブ・リード・スクリュー・ステップモーター

製品の説明

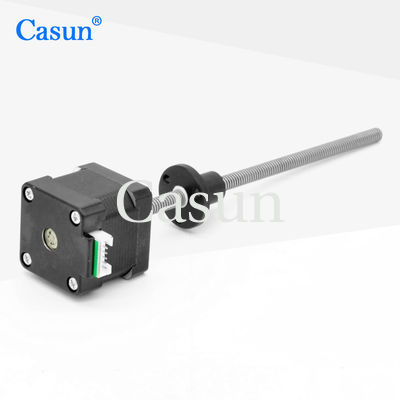

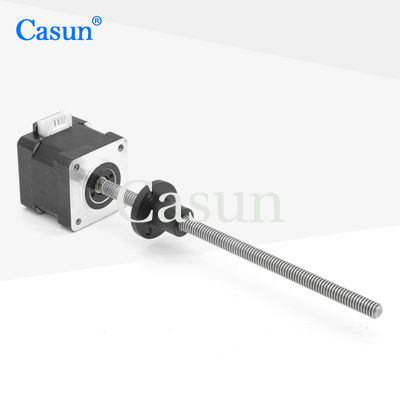

Casun Nema14 35x35x34mm シールドスクリューステップモーター Tr8x4 ((P2) ミニキャプティブステップモーター

NEMA14のキャプティブステップモーターは リードスクロールで設計され 0.2kgの保持トルクを持っています. モーターの寸法は35x35x34mmで,そしてリードスクリューはTR8*4仕様詳細は以下の通りです


モータータイプ: 2相ステップモーター
保持トルク:0.2kg (キログラム)
寸法: 35x35x34mm (幅 × 深さ × 高さ)
鉛螺栓:TR8*4

0.2kgの保持トルクは,回転を防止したり負荷を固定したりするためにモーターが生成できる最大トルクを示し,通常はNm (ニュートンメートル) またはkg.cm (キロセンチメートル) で測定されます.

モーターの寸法は35x35x34mmで,幅,深さ,高さの測定で物理的なサイズを示します.


リードスクリュー仕様 TR8*4は,リードスクリューのスレッドタイプとピッチを指します.TR8は8mmの大直径のトラペゾイドスレッドプロファイルを示し",*4"は4mmのピッチを示唆します.完全な回転ごとに4mmのリードスクリューを前進することを意味します.


このタイプのステップモーターは,医療機器,医療ポンプ,正確な位置付けシステム,制御された線形運動を必要とする他のアプリケーション.



特徴:

  • 双極型または単極型が利用可能

  • ハイブリッドステップパー

  • 単軸または双軸のバージョンで提供されています

  • CEとRoHS認証

  • 要求に応じてカスタマイズ

サイズ

Nema14 35x35x34mm リードスクリューステップモーター Tr8x4 P2 ミニキャプティブステップモーター 0







モーター仕様



義理の天使



1.8°

フレームサイズ



35mm

段階数



2 段階

定位電流



0.4Amp

保持トルク



200mN.m

抵抗力



200オム

誘導力



20mH

ローターの慣性



14g-cm2

モーターの重量



0.2kg

鉛スクリュー



トル8X8

接続



双極性



操作仕様





ステップアングル: 1.8°

最大温度:最大80°C

周囲温度: -20 °Cから50 °C

保存温度: -20 °Cから100 °C

湿度範囲 (%):85%以下,不凝縮

マグネットワイヤ 隔熱:Bクラス 130°C

隔熱抵抗: 500 VDC で 100 M オーム

ダイレクト力: 1分間500VDC

シャフトの放射性プレー:0.02 最大 (450g負荷)

シャフトの軸弾:0.08 最大 (450g負荷)

最大放射力:28N (フレンズから20mm)

最大軸力:10N







トルク曲線





サブモデル



モデル 保持トルク ステップアングル モーターの長さ シャフトの種類 定位電流
42SHD4950 0.13N.m 1.8° 20mm D シャフト 20mm 1.0A
42SHD4003 0.26N.m 1.8° 34mm D シャフト 20mm 0.4A
42SHD0261 0.45N.m 1.8° 40mm D シャフト 20mm 1.68A
42SHD4425 0.59N.m 1.8° 48mm D 軸-24mm 2.0A
42SHD4813 0.8N.m 1.8° 60mm D 軸-24mm 2.1A





身体長さ スクロールの直径 ピッチ スクロールの長さ
20mm

34mm

40mm

48mm

60mm


5 2 20〜1000mm
8
6.35 1.27
3.175
6.35
6.5 3
6.35
8 1
2
4
8
12



ダウンロード







標準モーターが あなたのニーズを満たせないなら

私たちはあなたのニーズに応じてモーターをカスタマイズすることができます


パーソナライズされたコンテンツには,特殊なシャフト,巻き込みパラメータ,設置寸法,特殊な要求のあるリードワイヤ,コネクタなどが含まれますが,これらに限定されません.

オプション:
エンコーダー ブレーキ ギアボックス シャフト

Nema14 35x35x34mm リードスクリューステップモーター Tr8x4 P2 ミニキャプティブステップモーター 1 Nema14 35x35x34mm リードスクリューステップモーター Tr8x4 P2 ミニキャプティブステップモーター 2 Nema14 35x35x34mm リードスクリューステップモーター Tr8x4 P2 ミニキャプティブステップモーター 3 Nema14 35x35x34mm リードスクリューステップモーター Tr8x4 P2 ミニキャプティブステップモーター 4
