| ブランド名: | Casun |
| モデル番号: | 57SHD4811-330NXH-PSM57 |
| MOQ: | 1pc |
| 価格: | $16.68-$30 |
| 支払条件: | D/A、T/T、L/C、D/P |
| Supply Ability: | 40000+PCS+Month |
NEMA23 統合モーター 外部リードスローモーター 2N.M 統合キャプティブステップモーター
Casun 統合外部のリードスクリューステップモーター NEMA 23 2N.M ステップモーター 閉じ込められたステップモーター
カサンの統合型外用リードスクリューステップモーターは,カサンが設計・製造した特定のタイプのステップモーターである.NEMA 23のマウント規格を搭載し,保持トルクが2Nである.m (ニュートンメートル)"統合された外部のリードスクリュー"という用語は,モーターが線形運動アプリケーションに使用される外部のリードスクリューメカニズムを組み込むことを示唆しています.
リードスクリューは,回転運動を線形運動に変換する螺旋軸です.リードスクリューメカニズムをステップモーターに統合することによって,Casun モーターは,正確な線形位置付けを必要とするアプリケーションのためのコンパクトなソリューションを提供します.
"キャプティブステップモーター"とは,モーターが電源を供給していないときに軸が自由に回転するのを防ぐメカニズムを組み込んだステップモーターを指します.この設計は,モーターシャフトが固定位置を維持することを保証します安定性を確保し,望ましくない動きを防止します.
全体的に,Casunの統合外部のリードスクリューステップモーターNEMA 23 2N.Mは,回転運動と線形運動制御の両方を要求するアプリケーションに適しています.正確な位置付けと保持能力を提供します.
特徴:
義理の天使 |
1.8° |
フレームサイズ |
57mm |
段階数 |
2 段階 |
定位電流 |
2.4A |
保持トルク |
2N.m |
抵抗力 |
1.2オーム |
誘導力 |
4.2mH |
ローターの慣性 |
460g-cm2 |
モーターの重量 |
1.4kg |
リード数 |
4 |
接続 |
双極性 |
ステップアングル: 1.8°
最大温度:最大80°C
周囲温度: -20 °Cから50 °C
保存温度: -20 °Cから100 °C
湿度範囲 (%):85%以下,不凝縮
マグネットワイヤ 隔熱:Bクラス 130°C
隔熱抵抗: 500 VDC で 100 M オーム
ダイレクト力: 1分間500VDC
シャフトの放射性プレー:0.02 最大 (450g負荷)
シャフトの軸弾:0.08 最大 (450g負荷)
最大放射力:28N (フレンズから20mm)
最大軸力:10N
|

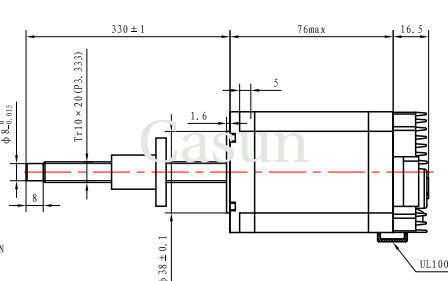

身体長さ
|
スクロールの直径 | ピッチ | スクロールの長さ |
|
41mm
54mm
76mm
83mm
100mm |
8 | 1 | 20 ~ 1000m |
| 2 | |||
| 4 | |||
| 8 | |||
| 9.53 | 1.5875 | ||
| 3.175 | |||
| 25.4 | |||
| 10 | 2 | ||
| 4 | |||
| 10 | |||
| 20 | |||
| 12 | 4 | ||
| 15 | 4 | ||
| 8 |
ダウンロード
基本的なモーターが あなたの要求を満たさない場合 あなたの仕様を満たすためにモーターをカスタマイズすることができます.
独特のシャフト,巻き込みパラメータ,設置測定,独特の必要性のあるリードワイヤ,接続など,カスタマイズされたコンテンツの例です.
エンコーダー |
ブレーキ |
ギアボックス |
シャフト |
|
|
|
|
