鉛ねじステッピング モーター
Created with Pixso.

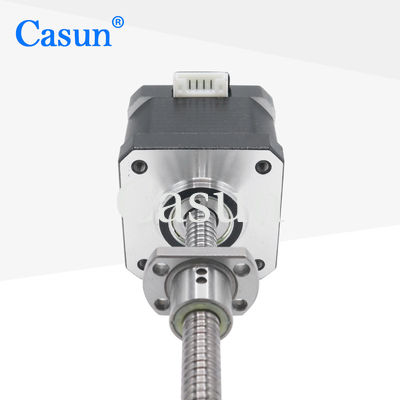

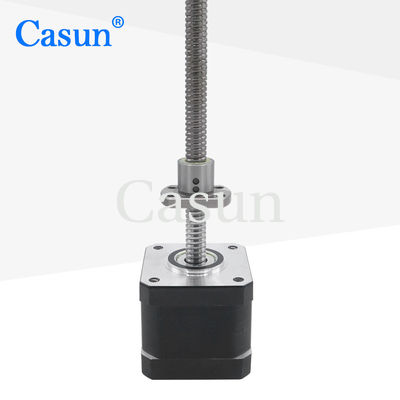

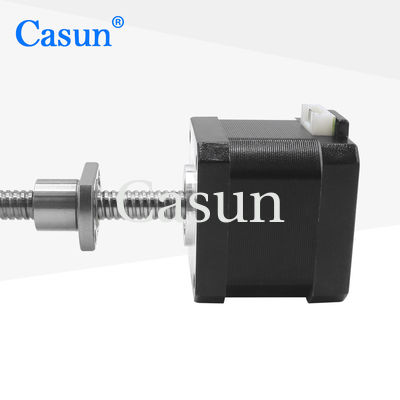

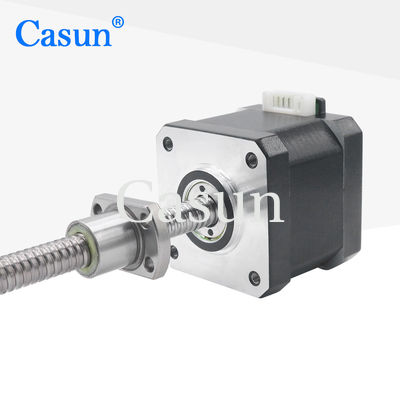

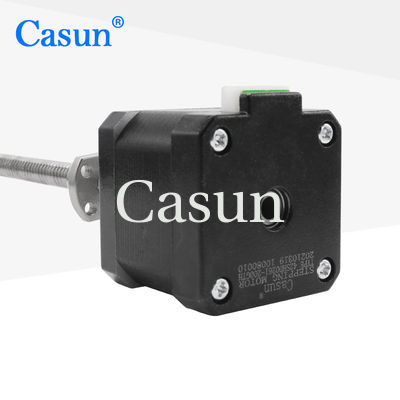

球ねじステッピング モーターNEMA 17 Tr8*2 450mN.Mの二相セリウムISO

球ねじステッピング モーターNEMA 17 Tr8*2 450mN.Mの二相セリウムISO

ブランド名: Casun
モデル番号: 42SHD0261-200GTH
MOQ: 1pc
価格: $12-$12.8
支払条件: D/A、T/T、L/C、D/P
Supply Ability: 40000+PCS+Month
詳細情報
起源の場所:
中国
証明:
CE,ROHS,ISO
ボディ:
40mm
現在:
1.68 Amp
保持トルク:
450mN.m
シャフト:
ボールねじ軸長さ200mm
Customized:
The motor can be designed &manufactured with customized request.
パッケージの詳細:
カートン:38x29xc14m
ハイライト:

球ねじステッピング モーターNEMA 17

,

二相ステッピング モーターNEMA 17

製品の説明

セリウムISOと二相球ねじステッピング モーターNEMA 17 Tr8*2 450mN.m



NEMA 17の球ねじ伝達メカニズムに優秀な耐久性および耐久性があり、長期高い負荷操作の下で良い業績を維持できる。

繊維レーザーの打抜き機、平面の作図装置、小さいCNCの工作機械



特徴:

  • 利用できる両極か単極版

  • 注文仕立てサービスを専門化は私達の専門知識である

  • シングルまたはダブル シャフト版で利用できる

  • 12年間中国で作動して、私達は800人の顧客に役立った

  • あなたの購入は10年の保証によって支持され、あなたの信任を保障する

次元



球ねじステッピング モーターNEMA 17 Tr8*2 450mN.Mの二相セリウムISO 0

















モーター指定



ステップ天使



1.8 °

Framのサイズ



42のmm

段階の数



2フェーズ

評価される流れ



1.68 Amp

トルクの保持



450 mN.m

抵抗



1.95オーム

インダクタンス



4.4 mH

回転子の慣性



57g cm ²

モーター重量



0.3 kg

鉛ねじ



Tr8X2

関係



両極





作動の指定

ステップ角度:1.8°

最高温度:80°C最高

周囲温度:-20 50°Cへの°C

保管温度-20:100°Cへの°C

湿気範囲(%):85%以下、不凝縮

磁石ワイヤー絶縁材:クラスB 130のdeg C

絶縁抵抗:500 VDCの100Mのオーム

絶縁耐力:1分の500 VDC

シャフトの放射状の演劇:0.02Max.(450g負荷)

シャフトの軸演劇:0.08Max.(450g負荷)

最高。放射状力:28N (フランジからの20mm)

最高。軸力):10N







トルクのカーブ







サブモデル



モデル トルクの保持 ステップ角度 モーター長さ タイプのシャフト 評価される流れ
42SHD4950 0.13N.m 1.8° 20mm Dシャフト20mm 1.0A
42SHD4003 0.26N.m 1.8° 34mm Dシャフト20mm 0.4A
42SHD0261 0.45N.m 1.8° 40mm Dシャフト20mm 1.68A
42SHD4425 0.59N.m 1.8° 48mm Dシャフト24mm 2.0A
42SHD4813 0.8N.m 1.8° 60mm Dシャフト24mm 2.1A







ボディ長さ ねじの直径 ピッチ ねじの長さ
20のmm

34のmm

40のmm

48のmm

60のmm

5 2 20-1000のmm
8
6.35 1.27
3.175
6.35
6.5 3
6.35
8 1
2
4
8
12



ダウンロード







私達の標準的なモーターがあなたの必要性を満たすことができなければ

私達はあなたの必要性に従ってモーターをカスタマイズしてもいい


カスタマイズされた内容は、特別な条件、コネクター、等の導線を含んでいるが、特別なシャフト、巻く変数、設置次元に限られない。

選択:
エンコーダー      |        ブレーキ       |       変速機       |      シャフト

球ねじステッピング モーターNEMA 17 Tr8*2 450mN.Mの二相セリウムISO 1 球ねじステッピング モーターNEMA 17 Tr8*2 450mN.Mの二相セリウムISO 2 球ねじステッピング モーターNEMA 17 Tr8*2 450mN.Mの二相セリウムISO 3 球ねじステッピング モーターNEMA 17 Tr8*2 450mN.Mの二相セリウムISO 4





次私達にあなたの条件を言うために「得る引用」ボタンをかちりと鳴らしなさい。
