| 起源の場所 | 中国 |
| ブランド名 | Casun |
| 証明 | CE,ROHS,ISO |
| モデル番号 | 42SHD0244A-306NLH |

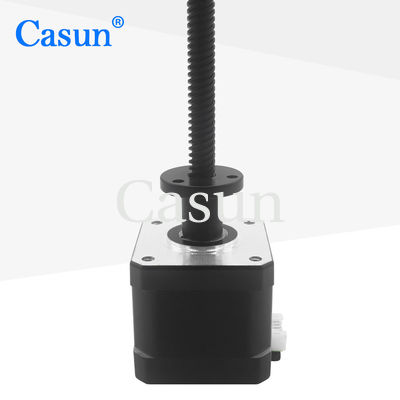

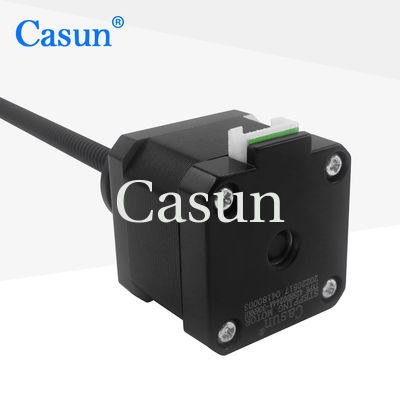

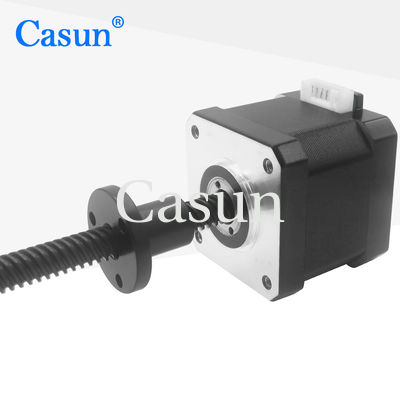

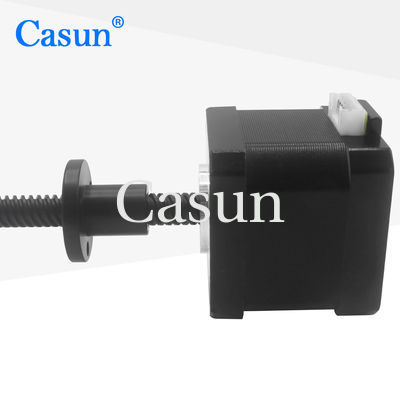

1.8機械処理のための程度NEMA 17のステッピング モーターTr8*4 40mmボディ2.0A
NEMA 17ねじステッピング モーターによい自動閉鎖特徴がある、すなわち、ドライブ信号入力を停止した後現在位置を維持できる。
機械のロボット工学の技術、オートメーション装置処理。
特徴:
|
ステップ天使
|
1.8 ° |
|
Framのサイズ
|
42のmm |
|
段階の数
|
2フェーズ |
|
評価される流れ
|
2Amp |
|
トルクの保持
|
450 mN.m |
|
抵抗
|
1.1オーム |
|
インダクタンス
|
2.6 mH |
|
回転子の慣性
|
57g cm ² |
|
モーター重量
|
0.3kg |
|
鉛ねじ
|
Tr8X4 |
|
関係
|
両極 |
ステップ角度:1.8°
最高温度:80°C最高
周囲温度:-20 50°Cへの°C
保管温度-20:100°Cへの°C
湿気範囲（%）:85%以下、不凝縮
磁石ワイヤー絶縁材:クラスB 130のdeg C
絶縁抵抗:500 VDCの100Mのオーム
絶縁耐力:1分の500 VDC
シャフトの放射状の演劇:0.02Max.（450g負荷）
シャフトの軸演劇:0.08Max.（450g負荷）
最高。放射状力:28N （フランジからの20mm）
最高。軸力）:10N
| モデル | トルクの保持 | ステップ角度 | モーター長さ | タイプのシャフト | 評価される流れ |
| 42SHD4950 | 0.13N.m | 1.8° | 20mm | Dシャフト20mm | 1.0A |
| 42SHD4003 | 0.26N.m | 1.8° | 34mm | Dシャフト20mm | 0.4A |
| 42SHD0261 | 0.45N.m | 1.8° | 40mm | Dシャフト20mm | 1.68A |
| 42SHD4425 | 0.59N.m | 1.8° | 48mm | Dシャフト24mm | 2.0A |
| 42SHD4813 | 0.8N.m | 1.8° | 60mm | Dシャフト24mm | 2.1A |
| ボディ長さ | ねじの直径 | ピッチ | ねじの長さ | ||
| 20のmm 34のmm 40のmm 48のmm 60のmm |
5 | 2 | 20-1000のmm | ||
| 8 | |||||
| 6.35 | 1.27 | ||||
| 3.175 | |||||
| 6.35 | |||||
| 6.5 | 3 | ||||
| 6.35 | |||||
| 8 | 1 | ||||
| 2 | |||||
| 4 | |||||
| 8 | |||||
| 12 | |||||
