商品の詳細

家製品

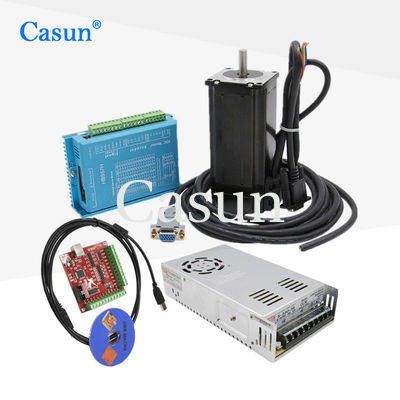

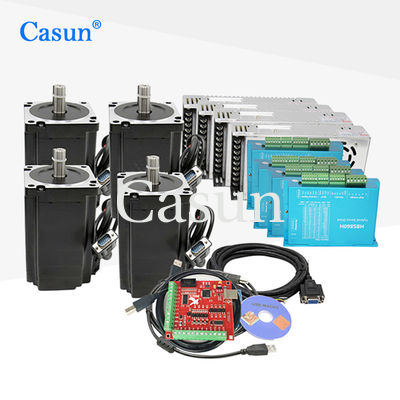

熱い販売NEMA 34 8.5N.m CNC機械のための磁気エンコーダーが付いている3つの軸線の閉じたループのステッピングモーターのキット

ブランド名:	Casun
モデル番号:	86HS8N+HB860H
MOQ:	1個
価格:	$120-$450
支払条件:	D/A、T/T、L/C、D/P
供給能力:	40000+PCS+月

詳細情報

製品の説明

詳細情報

起源の場所:

中国

証明:

CE,ROHS,ISO

義理の天使:

1.8°

保持トルク:

8.5N.m

現在:

4.5A

モーターの長さ:

112mm

軸:

33mmの長さ

カスタマイズされた:

モーターは,カスタマイズされた要求で設計および製造することができます.

パッケージの詳細:

カートン:36x29x14cm

供給の能力:

40000+PCS+月

ハイライト:

3つの軸線の閉じたループのステッピングモーター

NEMA 34の閉じたループのステッピングモーター

製品の説明

ホットセール NEMA 34 8.5N.m 3軸クローズドループステッピングモーターキット（磁気エンコーダー付き）CNCマシン用

NEMA 34 8.5N.m 3軸クローズドループステッピングモーターキット（磁気エンコーダー付き）は、精密製造アプリケーション向けに高性能モーションコントロールソリューションを提供します。

製品概要

NEMA 34はステッピングモーターの標準サイズで、取り付けフランジサイズは3.4インチ（86mm）です。「8.5N.m」の仕様は、モーターの保持トルクを示しており、外部からの力に対して位置を維持する能力を測定します。

磁気エンコーダー付き3軸クローズドループステッピングモーターキットは、CNC（コンピュータ数値制御）マシン用に設計されています。クローズドループステッピングシステムは、エンコーダーなどのフィードバックメカニズムを組み込み、モーターシャフトの位置を監視し、制御システムにフィードバックを提供します。これにより、オープンループステッピングシステムと比較して、より正確な位置決めと、ストールやステップ抜けに対する耐性が向上します。

磁気エンコーダーは、磁石とホール効果センサーを使用してモーターシャフトの位置を検出する位置センサーです。モーターの位置に関する正確なフィードバックを提供し、制御システムがリアルタイムで調整を行い、正確な動きを保証できるようにします。

主な特徴

高トルク・高精度性能
ハイテク産業および電子産業機器に最適
シングルまたはダブルシャフトバージョンで利用可能
12年の製造経験、800社以上の顧客にサービスを提供
専門的な研究開発能力

外観

寸法

モーター仕様

ステップ角	1.8°
フレームサイズ	86mm
相数	2相
定格電流	4.5 A
保持トルク	8.5N.m
抵抗	1.1 オーム
インダクタンス	7.5 mH
ローター慣性	3600 g-cm²
モーター重量	1.6 kg
リード線数	4
接続	バイポーラ

動作仕様

ステップ角	1.8°
最高温度	80℃（最大）
周囲温度	-20℃～50℃
保管温度	-20℃～100℃
湿度範囲	85%以下、結露なきこと
マグネットワイヤー絶縁	クラスB 130℃
絶縁抵抗	500 VDCで100Mオーム
耐電圧	500 VDCで1分間

トルクカーブ

サブモデル

モデル	保持トルク	定格電流	相あたりの抵抗	相あたりのインダクタンス	デテントトルク	ローター慣性	リード線	モーター長
60SHD4201	650 mN.m	0.6 A	15 Ω	20 mH	50 mN.m	280 g.cm²	4本	45 mm
60SHD4401	1500 mN.m	2.8 A	1 Ω	3.3 mH	70 mN.m	450 g.cm²	4本	56 mm
60SHD4601	3200 mN.m	4.2 A	0.75 Ω	3.7 mH	120 mN.m	580 g.cm²	4本	86 mm
60SHD6602	2500 mN.m	3 A	1.55 Ω	3.7 mH	120 mN.m	580 g.cm²	4本

カスタマイズ可能

標準モーターがお客様のニーズを満たせない場合、お客様の要件に合わせてモーターをカスタマイズできます。カスタマイズ内容には、特殊シャフト、巻線パラメータ、取り付け寸法、特殊要件のリード線、コネクタなどが含まれますが、これらに限定されません。

利用可能なオプション

エンコーダー

ブレーキ

ギアボックス

シャフト

見積もりを取得
