近いループ ステッピング モーター
Created with Pixso.

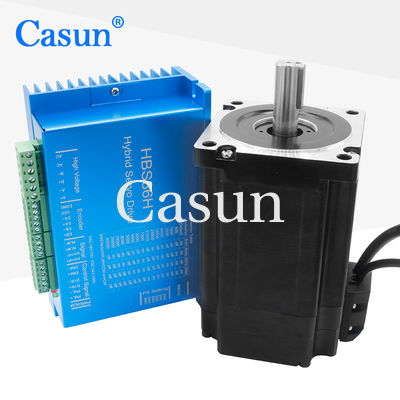

レーザー機械キット86x86x107mm 4.5N.M NEMA 34の閉じたループのステッピング モーターのキットの運転者PSU Mach3

レーザー機械キット86x86x107mm 4.5N.M NEMA 34の閉じたループのステッピング モーターのキットの運転者PSU Mach3

ブランド名: Casun
モデル番号: 86HSE4N+HBS860H
MOQ: 1pc
価格: $100-$140
支払条件: D/A、T/T、L/C、D/P
Supply Ability: 40000+PCS+Month
詳細情報
起源の場所:
中国
証明:
CE,ROHS,ISO
ステップ天使:
1.8°
保持トルク:
4.5N.m
現在:
4.2A
モーターの長さ:
107mm
シャフト:
33mmの長さ
Customized:
The motor can be designed &manufactured with customized request.
パッケージの詳細:
カートン:36x29x14cm
ハイライト:

NEMA 34の閉じたループのステッピング モーター

,

4.5N.Mの閉じたループのステッピング モーター

製品の説明

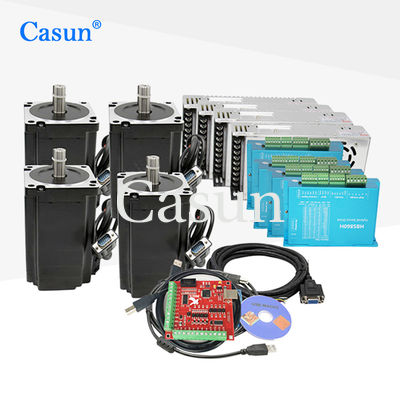

NEMA 34 4.5N.mの閉じたループのステッピング モーターのキットのステッピング モーター+driver+PSU+mach3 CNCのキット





磁気エンコーダーが付いているNEMA 34 Steppperモーター86*86*107mm 4.2A

86mm雑種のステッピング モーター シリーズはいろいろなサイズの強力な把握トルクを提供する。

振動を減らし、より高いステップ決断を達成するのにmicrostepping運転者と使用しなさい。

ベースライン版を選ぶか、またはあなた自身のカスタマイズされた構成を要求しなさい。



特徴:

  • 高いトルクおよび高精度

  • ハイテク産業およびエレクトロニクス産業装置のため

  • シングルまたはダブル シャフト版で利用できる

  • 12年間中国に確立し、800人以上の顧客に役立った。

  • 専門の研究開発の製造業

出現

レーザー機械キット86x86x107mm 4.5N.M NEMA 34の閉じたループのステッピング モーターのキットの運転者PSU Mach3 0

次元

レーザー機械キット86x86x107mm 4.5N.M NEMA 34の閉じたループのステッピング モーターのキットの運転者PSU Mach3 1

モーター指定



ステップ天使

1.8 °

Framのサイズ

86mm

段階の数

2フェーズ

評価される流れ

4.2 A

トルクの保持

4.5N.m

抵抗

-オーム

インダクタンス

- mH

回転子の慣性

- g cm ²

モーター重量

2.5 kg

鉛の数

4

関係

両極

作動の指定

ステップ角度:1.8°

最高温度:80°C最高

周囲温度:-20 50°Cへの°C

保管温度-20:100°Cへの°C

湿気範囲(%):85%以下、不凝縮

磁石ワイヤー絶縁材:クラスB 130のdeg C

絶縁抵抗:500 VDCの100Mのオーム

絶縁耐力:1分の500 VDC







トルクのカーブ



レーザー機械キット86x86x107mm 4.5N.M NEMA 34の閉じたループのステッピング モーターのキットの運転者PSU Mach3 2レーザー機械キット86x86x107mm 4.5N.M NEMA 34の閉じたループのステッピング モーターのキットの運転者PSU Mach3 3







サブモデル

モデル 保有物
トルク
評価される
現在
抵抗
段階ごと
インダクタンス
段階ごと
止め金
トルク
回転子
慣性

ワイヤー
モーター
長さ
mN.m Ω mH mN.m g.cmの² いいえ。 mm
60SHD4201 650 0.6 15 20 50 280 4 45
60SHD4401 1500 2.8 1 3.3 70 450 4 56
60SHD4601 3200 4.2 0.75 3.7 120 580 4 86
60SHD6602 2500 3 1.55 3.7 120 580 4































ダウンロード

Close-loopステッピング モーターは精密な位置が、CNC機械、3Dプリンターのようなの、重大ロボット工学そしてオートメーション システム適用に特に有用である。それらは改善された性能、より高いトルク、および従来のオープン・ループ ステッピング モーターと比較される減らされた位置誤差を高速で提供する。

選択:

エンコーダー

ブレーキ

変速機

シャフト

レーザー機械キット86x86x107mm 4.5N.M NEMA 34の閉じたループのステッピング モーターのキットの運転者PSU Mach3 4 レーザー機械キット86x86x107mm 4.5N.M NEMA 34の閉じたループのステッピング モーターのキットの運転者PSU Mach3 5 レーザー機械キット86x86x107mm 4.5N.M NEMA 34の閉じたループのステッピング モーターのキットの運転者PSU Mach3 6 レーザー機械キット86x86x107mm 4.5N.M NEMA 34の閉じたループのステッピング モーターのキットの運転者PSU Mach3 7



次私達にあなたの条件を言うために「得る引用」ボタンをかちりと鳴らしなさい。
