| ブランド名: | Casun |
| モデル番号: | 57SHD4934-34B |
| MOQ: | 1個 |
| 価格: | $49-$160 |
| 支払条件: | D/A、T/T、L/C、D/P |
| 供給能力: | 40000+PCS+月 |

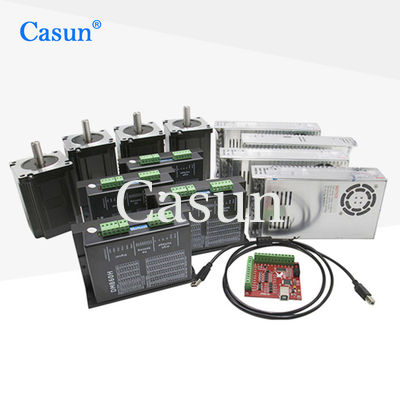

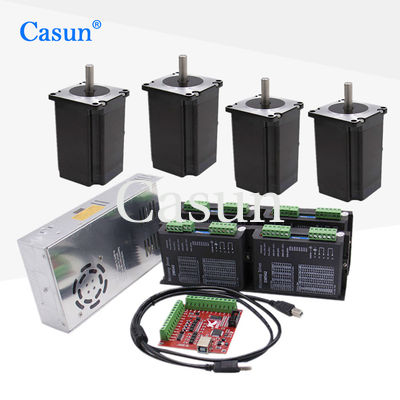

一般的なNEMA23 3N.m CNCキットには、保持トルク3N.mのNEMA23ステッピングモーターが含まれています。NEMA23ステッピングモーターは、様々なモーションコントロールシステムとの互換性があり、精密なモーションコントロールを提供できるため、CNCマシンで広く使用されています。
3N.mの保持トルクは、モーターに通電された際に静止位置を維持し、外部からの力に抵抗するモーターの能力を示します。このトルク仕様は、モーターが切削力を処理し、動作安定性を維持する能力に影響するため、特定のCNCアプリケーションに対するモーターの適合性を判断する上で重要です。
| ステッピング角 | 1.8° |
| フレームサイズ | 57mm |
| 相数 | 2相 |
| 定格電流 | 5 A |
| 保持トルク | 3N.m |
| 抵抗 | 2.8Ω |
| インダクタンス | 7.5 mH |
| ローター慣性 | 650 g-cm² |
| モーター重量 | 1.3 kg |
| リード線数 | 4 |
| 接続 | バイポーラ |
ステッピング角: 1.8° - モーターローターが各ステップで移動する角度距離。
最高温度: 80°C - 性能低下なしの最大安全動作温度。
周囲温度: -20°C ～ 50°C - 有効な動作温度範囲。
保管温度: -20°C ～ 100°C - 安全な保管温度範囲。
| モデル | 保持トルク (mN.m) | 定格電流 (A) | 相あたりの抵抗 (Ω) | 相あたりのインダクタンス (mH) | デテントトルク (mN.m) | ローター慣性 (g.cm²) | リード線 (本) | モーター長 (mm) |
|---|---|---|---|---|---|---|---|---|
| 60SHD4201 | 650 | 0.6 | 15 | 20 | 50 | 280 | 4 | 45 |
| 60SHD4401 | 1500 | 2.8 | 1 | 3.3 | 70 | 450 | 4 | 56 |
| 60SHD4601 | 3200 | 4.2 | 0.75 | 3.7 | 120 | 580 | 4 | 86 |
| 60SHD6602 | 2500 | 3 | 1.55 | 3.7 | 120 | 580 | 4 | - |
標準モーターがお客様のニーズを満たせない場合は、お客様の要件に応じてモーターをカスタマイズできます。
カスタマイズ内容には、特殊シャフト、巻線パラメータ、取り付け寸法、特殊要件のリード線、コネクタなどが含まれますが、これらに限定されません。
以下の「見積もりを依頼する」ボタンをクリックして、お客様の要件をお知らせください。
