CNC機械のためのNEMA 34 86x86mm CNCのキット4の軸線の開ループのステッピング モーター12N.M

CNC機械のためのNEMA 34 86x86mm CNCのキット4の軸線の開ループのステッピング モーター12N.M

ブランド名: Casun
モデル番号: 86SHD4505-37B
MOQ: 1pc
価格: $99.8-$323
支払条件: D/A、T/T、L/C、D/P
Supply Ability: 40000+PCS+Month
詳細情報
起源の場所:
中国
証明:
CE,ROHS,ISO
ステップ天使:
1.8°
保持トルク:
12000mN.m
現在:
5A
モーターの長さ:
149mm
シャフト:
37mmの長さ
Customized:
The motor can be designed &manufactured with customized request.
パッケージの詳細:
カートン:36x29x14cm
ハイライト:

4つの軸線の開ループのステッピング モーター

,

12N.Mの開ループのステッピング モーター

製品の説明

CNC機械のためのNEMA 34 CNCのキット4の軸線の開ループのステッピング モーター12N.mのステップ・モータ

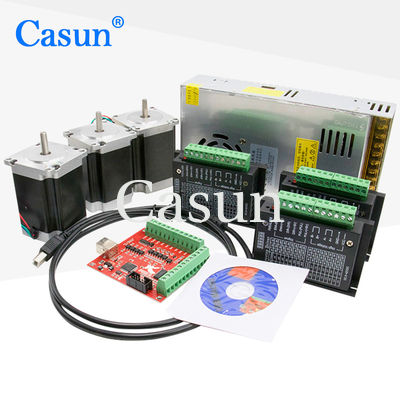

NEMA 34 12N.mの開ループのステッピング モーターのキット4 motor+4 Driver+4力supply+1 mach3



典型的なNEMA34 CNCのキットは次の部品を含むかもしれない:


  1. NEMA34ステッピング モーター:これらはCNC機械斧の動きを制御するのに使用される主要なモーターである。NEMA34モーターはより大きく、より強力、より高いトルクを要求する適用のために適したである。

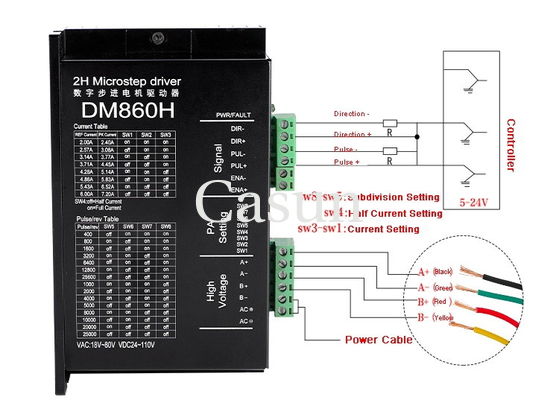

  2. モーター運転者:これらはステッピング モーターの操作を制御する電子デバイスである。それらはCNCのコントローラーから信号を受け取り、モーターに精密な動きに必要な流れおよび力を提供する。


  3. 電源:電源の単位はステッピング モーターおよびモーター運転者に必須の電力を提供するために含まれている。


  4. CNCのコントローラー:これはGコード命令を解釈し、モーター運転者へ信号を送るために責任があるCNC機械の頭脳機械の動きを制御するである。


  5. 配線およびコネクター:キットはまたCNCシステムのさまざまな部品を接続するために必要な配線用ハーネス、コネクターおよびケーブルを含むかもしれない。


  6. 取付金具:特定のキットによって、取付金具があるかもしれないCNC機械のフレームにモーターおよび他の部品を付けるためにまたはハードウェアは含んでいた。

特徴:

  • 高いトルクおよび高精度

  • ハイテク産業およびエレクトロニクス産業装置のため

  • シングルまたはダブル シャフト版で利用できる

  • 12年間中国に確立し、800人以上の顧客に役立った。

  • 専門の研究開発の製造業

出現

CNC機械のためのNEMA 34 86x86mm CNCのキット4の軸線の開ループのステッピング モーター12N.M 0

次元

CNC機械のためのNEMA 34 86x86mm CNCのキット4の軸線の開ループのステッピング モーター12N.M 1

モーター指定



ステップ天使

1.8 °

Framのサイズ

86mm

段階の数

2フェーズ

評価される流れ

5 A

トルクの保持

12N.m

抵抗

1.1ohm

インダクタンス

7.5 mH

回転子の慣性

3600 g cm ²

モーター重量

5.5 kg

鉛の数

4

関係

両極

作動の指定

ステップ角度:1.8°

最高温度:80°C最高

周囲温度:-20 50°Cへの°C

保管温度-20:100°Cへの°C

湿気範囲(%):85%以下、不凝縮

磁石ワイヤー絶縁材:クラスB 130のdeg C

絶縁抵抗:500 VDCの100Mのオーム

絶縁耐力:1分の500 VDC







トルクのカーブ



CNC機械のためのNEMA 34 86x86mm CNCのキット4の軸線の開ループのステッピング モーター12N.M 2







サブモデル

モデル 保有物
トルク
評価される
現在
抵抗
段階ごと
インダクタンス
段階ごと
止め金
トルク
回転子
慣性

ワイヤー
モーター
長さ
mN.m Ω mH mN.m g.cmの² いいえ。 mm
60SHD4201 650 0.6 15 20 50 280 4 45
60SHD4401 1500 2.8 1 3.3 70 450 4 56
60SHD4601 3200 4.2 0.75 3.7 120 580 4 86
60SHD6602 2500 3 1.55 3.7 120 580 4



























ダウンロード

私達の標準的なモーターがあなたの必要性を満たすことができなければ

私達はあなたの必要性に従ってモーターをカスタマイズしてもいい


カスタマイズされた内容は、特別な条件、コネクター、等の導線を含んでいるが、特別なシャフト、巻く変数、設置次元に限られない。

選択:

エンコーダー

ブレーキ

変速機

シャフト

CNC機械のためのNEMA 34 86x86mm CNCのキット4の軸線の開ループのステッピング モーター12N.M 3 CNC機械のためのNEMA 34 86x86mm CNCのキット4の軸線の開ループのステッピング モーター12N.M 4 CNC機械のためのNEMA 34 86x86mm CNCのキット4の軸線の開ループのステッピング モーター12N.M 5 CNC機械のためのNEMA 34 86x86mm CNCのキット4の軸線の開ループのステッピング モーター12N.M 6
