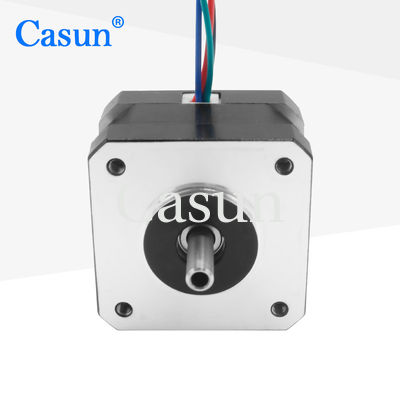

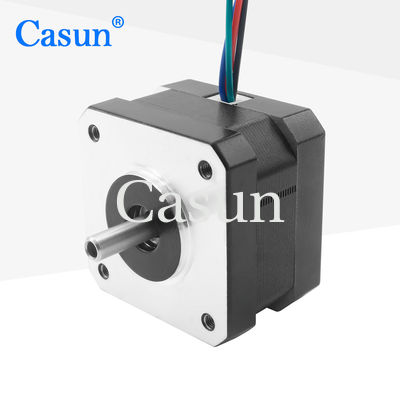

42SHB4202 NEMA 17のステッピング モーター2フェーズ0.9の程度の0.8A 0.13N.Mスマートな装置のための4ワイヤー
42mm雑種のステッピング モーター シリーズに高いトルクの出力および低い振動がある。
プリンター、彫版機械、3Dプリンターおよびロボット
特徴:
ステップ天使 |
0.9の° |
Framのサイズ |
42のmm |
段階の数 |
2フェーズ |
評価される流れ |
0.8 A |
トルクの保持 |
130 mN.m |
抵抗 |
7.2オーム |
インダクタンス |
7.0 mH |
回転子の慣性 |
24のg cm ² |
モーター重量 |
0.18 kg |
鉛の数 |
4 |
関係 |
両極 |
ステップ角度:1.8°
最高温度:80°C最高
周囲温度:-20 50°Cへの°C
保管温度-20:100°Cへの°C
湿気範囲(%):85%以下、不凝縮
磁石ワイヤー絶縁材:クラスB 130のdeg C
絶縁抵抗:500 VDCの100Mのオーム
絶縁耐力:1分の500 VDC
モデル | トルクの保持 | ステップ角度 | モーター長さ | タイプのシャフト | 評価される流れ |
42SHD4950 | 0.13N.m | 1.8° | 20mm | Dシャフト20mm | 1.0A |
42SHD4003 | 0.26N.m | 1.8° | 34mm | Dシャフト20mm | 0.4A |
42SHD0261 | 0.45N.m | 1.8° | 40mm | Dシャフト20mm | 1.68A |
42SHD4425 | 0.59N.m | 1.8° | 48mm | Dシャフト24mm | 2.0A |
42SHD4813 | 0.8N.m | 1.8° | 60mm | Dシャフト24mm | 2.1A |
