パンケーキ ステッピング モーター
Created with Pixso.

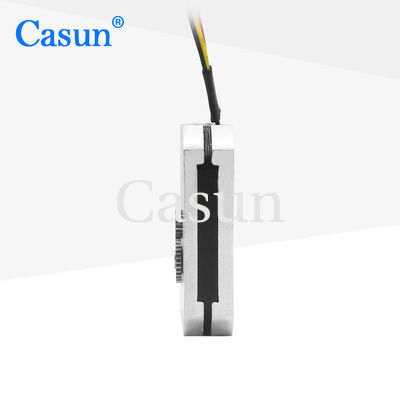

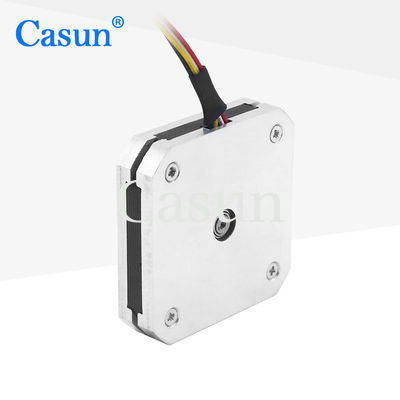

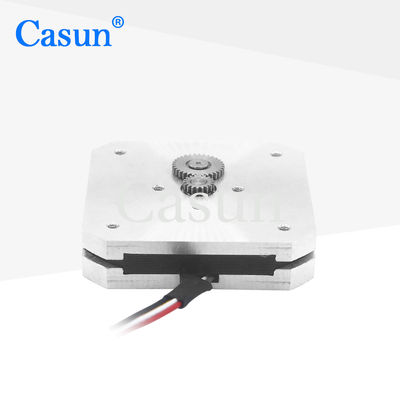

Casun パンケーキ ステッピング モーター 57x57x13mm 高いステッピング モーターが付いている平らな

Casun パンケーキ ステッピング モーター 57x57x13mm 高いステッピング モーターが付いている平らな

ブランド名: Casun
モデル番号: 42SHY4102-2A1
MOQ: 1pc
価格: $8-$10.84
支払条件: D/A、T/T、L/C、D/P
Supply Ability: 40000+PCS+Month
詳細情報
起源の場所:
中国
証明:
CE,ROHS,ISO
prouct:
nema57
保持トルク:
36mN.m
評価される流れ:
0.5A
電圧:
5.2V DC
Customized:
The motor can be designed &manufactured with customized request.
パッケージの詳細:
カートン:36x29x14cm
ハイライト:

パンケーキステッピングモーター 57x57x13mm、フラットパンケーキステッパーモーター

,

Flat Pancake Steppper Motor

製品の説明

Casun パンケーキステッピングモーター 57x57x13mm フラットステッピングモーター、高ステッピングモーター付き



NEMA17 フラットステッピングモーター 42 ミリメートル × 42 ミリメートル × 19.8 ミリメートルパンケーキステップモーター医療美容機器ロボティクス

ハイブリッド ステッピング モーター シリーズは、さまざまなサイズで強力な保持トルクを提供します。

マイクロステッピングドライバーと併用すると、振動が軽減され、より高いステップ分解能が得られます。

ベースライン バージョンを選択するか、独自のカスタマイズされた構成をリクエストします。



特徴:

  • バイポーラまたはユニポーラバージョンが利用可能

  • ハイブリッドステッパー構造

  • シングルシャフトまたはダブルシャフトバージョンで利用可能

  • CEおよびRoHS承認済み

  • リクエストに応じてカスタマイズ

寸法Casun パンケーキ ステッピング モーター 57x57x13mm 高いステッピング モーターが付いている平らな 0

Casun パンケーキ ステッピング モーター 57x57x13mm 高いステッピング モーターが付いている平らな 1





Casun パンケーキ ステッピング モーター 57x57x13mm 高いステッピング モーターが付いている平らな 2

モーター仕様



ステップエンジェル



1.8°

フレームサイズ



42mm

フェーズ数



2フェーズ

定格電流



0.5A

保持トルク



36mN.m

抵抗



3.5時

インダクタンス



1.8mH

ローター慣性



12 g-cm2

モーター重量



0.06kg

リードの数



4

繋がり



バイポーラ



動作仕様





ステップ角: 1.8°

最高温度:最大80℃

周囲温度: -20 °C ~ 50 °C

保存温度 -20: °C ~ 100°C

湿度範囲(%):85%以下、結露なきこと

マグネットワイヤ絶縁:クラスB 130℃

絶縁抵抗: 500 VDC で 100M オーム

耐電圧 :DC500V 1分間









トルク曲線





サブモデル



モデル モーターの長さ 現在 保持トルク
P28SHD4611 9.5mm 0.5A 16mN.m
P28SHD4701 10.6mm 0.5A 20mN.m
P28SHD4750 13-15mm 0.5A 25mN.m
P28SHD4950 17.9mm 0.5A 35mN.m


ダウンロード





当社の標準モーターがお客様のニーズを満たすことができない場合は、

ニーズに応じてモーターをカスタマイズできます


カスタマイズ内容には、特別なシャフト、巻線パラメータ、設置寸法、特別な要件のあるリード線、コネクタなどが含まれますが、これらに限定されません。

オプション:
エンコーダ |ブレーキ |ギアボックス |軸

Casun パンケーキ ステッピング モーター 57x57x13mm 高いステッピング モーターが付いている平らな 3 Casun パンケーキ ステッピング モーター 57x57x13mm 高いステッピング モーターが付いている平らな 4 Casun パンケーキ ステッピング モーター 57x57x13mm 高いステッピング モーターが付いている平らな 5 Casun パンケーキ ステッピング モーター 57x57x13mm 高いステッピング モーターが付いている平らな 6





「」をクリックしてください。見積もりを取得下の「」ボタンをクリックして、ご要望をお知らせください。
