鉛ねじステッピング モーター
Created with Pixso.

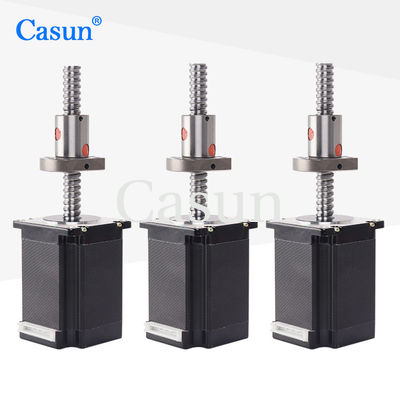

3A ボールねじリニア ステッピング モーター 2000mN.M 57x57x76mm

3A ボールねじリニア ステッピング モーター 2000mN.M 57x57x76mm

ブランド名: Casun
モデル番号: 57SHD4816-150GHH
MOQ: 1pc
価格: $100-$102
支払条件: D/A、T/T、L/C、D/P
Supply Ability: 40000+PCS+Month
詳細情報
起源の場所:
中国
証明:
CE,ROHS,ISO
色:
黒い
現在:
3A
保持トルク:
2000mN.m
Customized:
The motor can be designed &manufactured with customized request.
パッケージの詳細:
カートン:38x29xc14m
ハイライト:

3A ボールねじリニア ステッピング モーター、ボールねじリニア ステッピング モーター、2000mN.M リニア ステッピング モーター

,

Ball Srew Linear Stepper Motor

,

2000mN.M Linear Stepper Motor

製品の説明

Nema 23 外部ボールねじリニアステッピングモーター 2000mNm 3.0A 76 ミリメートル 12 ミリメートル直径リード長さ 150 ミリメートル 3D

57mm ハイブリッド ステッピング モーター シリーズは、さまざまなサイズで強力な保持トルクを提供します。

マイクロステッピングドライバーと併用すると、振動が軽減され、より高いステップ分解能が得られます。

ベースライン バージョンを選択するか、独自のカスタマイズされた構成をリクエストします。



特徴:

  • バイポーラまたはユニポーラバージョンが利用可能

  • ハイブリッドステッパー構造

  • シングルシャフトまたはダブルシャフトバージョンで利用可能

  • CEおよびRoHS承認済み

  • リクエストに応じてカスタマイズ

寸法

3A ボールねじリニア ステッピング モーター 2000mN.M 57x57x76mm 0







モーター仕様



ステップエンジェル



1.8°

フレームサイズ



57mm

フェーズ数



2フェーズ

定格電流



3A

保持トルク



2000mN.m

抵抗



0.95オーム

インダクタンス



3.6mH

ローター慣性



460g-cm2

モーター重量



1.4kg

送りねじ



SPS01210-2.8

繋がり



バイポーラ



動作仕様





ステップ角: 1.8°

最高温度:最大80℃

周囲温度: -20 °C ~ 50 °C

保存温度 -20: °C ~ 100°C

湿度範囲(%):85%以下、結露なきこと

マグネットワイヤ絶縁:クラスB 130℃

絶縁抵抗: 500 VDC で 100M オーム

耐電圧 :DC500V 1分間

シャフトラジアル遊び:0.02Max.(450g荷重)

シャフト軸方向の遊び:0.08Max.(450g荷重)

最大。ラジアル力:28N(フランジから20mm)

最大。軸力):10N







トルク曲線





サブモデル



モデル 保持トルク ステップ角度 モーターの長さ シャフトの種類 定格電流
42SHD4950 0.13N・m 1.8° 20mm Dシャフト-20mm 1.0A
42SHD4003 0.26N・m 1.8° 34mm Dシャフト-20mm 0.4A
42SHD0261 0.45N・m 1.8° 40mm Dシャフト-20mm 1.68A
42SHD4425 0.59Nm 1.8° 48mm Dシャフト-24mm 2.0A
42SHD4813 0.8N・m 1.8° 60mm Dシャフト-24mm 2.1A





身長 ネジの直径 ピッチ ネジの長さ
20mm

34mm

40mm

48mm

60mm


5 2 20~1000mm
8
6.35 1.27
3.175
6.35
6.5 3
6.35
8 1
2
4
8
12



ダウンロード







当社の標準モーターがお客様のニーズを満たすことができない場合は、

ニーズに応じてモーターをカスタマイズできます


カスタマイズ内容には、特別なシャフト、巻線パラメータ、設置寸法、特別な要件のあるリード線、コネクタなどが含まれますが、これらに限定されません。

オプション:
エンコーダ |ブレーキ |ギアボックス |軸

3A ボールねじリニア ステッピング モーター 2000mN.M 57x57x76mm 1 3A ボールねじリニア ステッピング モーター 2000mN.M 57x57x76mm 2 3A ボールねじリニア ステッピング モーター 2000mN.M 57x57x76mm 3 3A ボールねじリニア ステッピング モーター 2000mN.M 57x57x76mm 4
