遊星ギアボックス Casun ステッピング モーター 35 ミリメートル NEMA 14 減速比 51/1 ギア ステッピング モーター

遊星ギアボックス Casun ステッピング モーター 35 ミリメートル NEMA 14 減速比 51/1 ギア ステッピング モーター

ブランド名: Casun
モデル番号: 35SHD0310-51G
MOQ: 1pc
価格: $24.9-$27.9
支払条件: D/A、T/T、L/C、D/P
Supply Ability: 40000+PCS+Month
詳細情報
起源の場所:
中国
証明:
CE,ROHS,ISO
現在/段階:
1.5A
製品名:
連動させられるを用いるステッピング モーター
モーターの長さ:
50mm
Customized:
The motor can be designed &manufactured with customized request.
パッケージの詳細:
カートン:36x29x14cm
ハイライト:

遊星ギアボックス Casun ステッピング モーター、NEMA 14 Casun ステッピング モーター

,

NEMA 14 Casun Steppr Motor

製品の説明

遊星ギアボックス Casun ステッピング モーター 35mm NEMA 14 減速比 51:1 ギア ステッピング モーター



遊星ギアボックス付きステッピング ギア モーター 35 mm 4.05 V ステッピング モーターは、ギア付きステッピング モーターの一種です。このモーターの主な特徴は次のとおりです。

ステッピング モーター: モーターはステッピング モーターの一種であり、連続的に回転するのではなく、正確なステップで動作することを意味します。ステッピング モーターは、正確な位置決めと制御が必要なアプリケーションでよく使用されます。

ギアボックス: モーターには遊星ギアボックスが取り付けられており、トルクを増加させ、速度を低下させるギア減速を提供します。遊星ギアボックスは、高いトルクと精度が必要とされる用途で一般的に使用されます。

サイズ:モーターの直径は35mmで比較的コンパクトなので、狭いスペースでの使用に適しています。

電圧: モーターは 4.05V の電圧で動作しますが、これは他の一部のステッピング モーターと比較して比較的低い電圧です。このため、低電圧が必要なアプリケーションに適しています。

保持トルク: モーターの保持トルクは特定のモデルと動作条件によって異なりますが、通常は 20 Ncm ~ 30 Ncm の範囲です。



特徴:

  • バイポーラまたはユニポーラバージョンが利用可能

  • ハイブリッドステッパー構造

  • シングルシャフトまたはダブルシャフトバージョンで利用可能

  • CEおよびRoHS承認済み

  • リクエストに応じてカスタマイズ

寸法

遊星ギアボックス Casun ステッピング モーター 35 ミリメートル NEMA 14 減速比 51/1 ギア ステッピング モーター 0







モーター仕様



ステップエンジェル



1.8°

フレームサイズ



35mm

フェーズ数



2フェーズ

定格電流



1.5A

保持トルク



35mN.m

抵抗



-om

インダクタンス



-mH

ローター慣性



-g-cm²

モーター重量



0.3kg

減速比





51:1

繋がり



バイポーラ



動作仕様



モーター



ステップ角: 1.8°

最高温度:最大80℃

周囲温度: -20 °C ~ 50 °C

保存温度 -20: °C ~ 100°C

湿度範囲(%):85%以下、結露なきこと

マグネットワイヤ絶縁:クラスB 130℃

絶縁抵抗: 500 VDC で 100M オーム

耐電圧 :DC500V 1分間



ギアボックス



ハウジング材質:金属
出力側ベアリング:ボールベアリング
最大ラジアル荷重(フランジから12mm):≤80N
最大シャフト軸方向荷重:≤30N
シャフトのラジアル遊び(フランジ付近):≤0.06mm
シャフトの軸方向の遊び:≤0.3mm
無負荷バックラッシ:1.5°











トルク曲線







サブモデル

モーターの長さ ギアボックスの長さ ライオ 効率
34mm

40mm

48mm

60mm
27.2mm 3.71 90%
5.18
35mm 13.76 80%
19.2
26.8
42.7mm 51 70%
71
99.5
139


ダウンロード





当社の標準モーターがお客様のニーズを満たすことができない場合は、

ニーズに応じてモーターをカスタマイズできます


カスタマイズ内容には、特別なシャフト、巻線パラメータ、設置寸法、特別な要件のあるリード線、コネクタなどが含まれますが、これらに限定されません。

オプション:
エンコーダ |ブレーキ |ギアボックス |軸

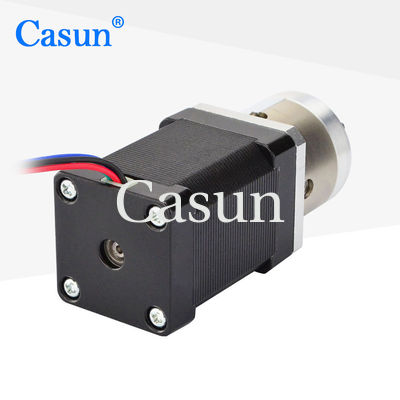

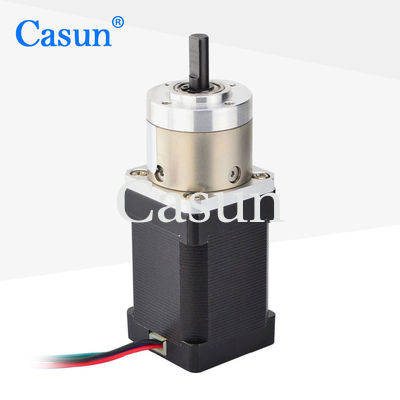

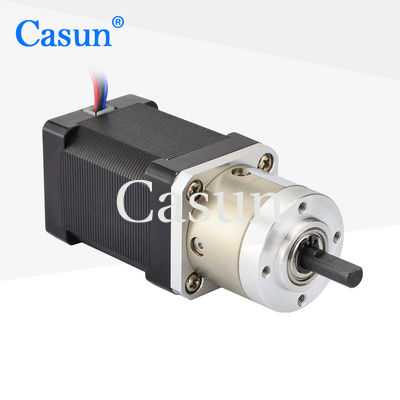

遊星ギアボックス Casun ステッピング モーター 35 ミリメートル NEMA 14 減速比 51/1 ギア ステッピング モーター 1 遊星ギアボックス Casun ステッピング モーター 35 ミリメートル NEMA 14 減速比 51/1 ギア ステッピング モーター 2 遊星ギアボックス Casun ステッピング モーター 35 ミリメートル NEMA 14 減速比 51/1 ギア ステッピング モーター 3 遊星ギアボックス Casun ステッピング モーター 35 ミリメートル NEMA 14 減速比 51/1 ギア ステッピング モーター 4
