パンケーキ ステッピング モーター
Created with Pixso.

SMT 機械のための 0.5A CASUN 平らな Nema 11 ステッピング モーター 25mN.M

SMT 機械のための 0.5A CASUN 平らな Nema 11 ステッピング モーター 25mN.M

ブランド名: Casun
モデル番号: P28SHD4750-2AL2
MOQ: 1pcs-10pcs
価格: $11.9-$15
支払条件: D/A、T/T、L/C、D/P
Supply Ability: 40000+PCS+Month
詳細情報
起源の場所:
中国
証明:
CE,ROHS,ISO
ステップ角度:
1.8degree
段階:
2
評価される電圧:
1.55V
率の流れ:
0.5A
保持トルク:
25mN.m
Customized:
The motor can be designed &manufactured with customized request.
パッケージの詳細:
カートン:36x29x14cm
ハイライト:

フラット Nema 11 ステッピング モーター、25mN.M Nema 11 ステッピング モーター

,

25mN.M Nema 11 Stepper Motor

製品の説明

0.5A CASUN フラット Nema 11 ステッピング モーター 25mN.m ステッピング モーター SMT マシン用 CE 付き



パンケーキ用ステップモーター マイクロフラットステッピングモーター、1.8度、0.5A、25mN.m



ハイブリッド ステッピング モーター シリーズは、さまざまなサイズで強力な保持トルクを提供します。



振動を軽減し、より高いステップ分解能を達成するには、マイクロステッピング ドライバーと併用してください。



標準バージョンを選択するか、特別に構成されたバージョンを要求します。



特徴:

  • バイポーラまたはユニポーラバージョンが利用可能

  • ハイブリッドステッパー構造

  • シングルシャフトまたはダブルシャフトバージョンで利用可能

  • CEおよびRoHS承認済み

  • リクエストに応じてカスタマイズ

寸法

SMT 機械のための 0.5A CASUN 平らな Nema 11 ステッピング モーター 25mN.M 0







モーター仕様



ステップエンジェル



1.8°

フレームサイズ



28mm

フェーズ数



2フェーズ

定格電流



0.5アンペア

保持トルク



25mN.m

抵抗



3.1時

インダクタンス



0.95mH

ローター慣性



2g-cm2

モーター重量



40g

リードの数



4

繋がり



バイポーラ



動作仕様





ステップ角: 1.8°

最高温度:最大80℃

周囲温度: -20 °C ~ 50 °C

保存温度 -20: °C ~ 100°C

湿度範囲(%):85%以下、結露なきこと

マグネットワイヤ絶縁:クラスB 130℃

絶縁抵抗: 500 VDC で 100M オーム

耐電圧 :DC500V 1分間









トルク曲線





サブモデル



モデル モーターの長さ 現在 保持トルク
P28SHD4611 9.5mm 0.5A 16mN.m
P28SHD4701 10.6mm 0.5A 20mN.m
P28SHD4750 13-15mm 0.5A 25mN.m
P28SHD4950 17.9mm 0.5A 35mN.m


ダウンロード





当社の標準モーターがお客様のニーズを満たすことができない場合は、

ニーズに応じてモーターをカスタマイズできます


カスタマイズ内容には、特別なシャフト、巻線パラメータ、設置寸法、特別な要件のあるリード線、コネクタなどが含まれますが、これらに限定されません。

オプション:
エンコーダ |ブレーキ |ギアボックス |軸

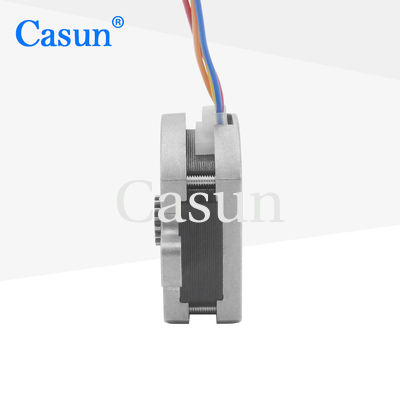

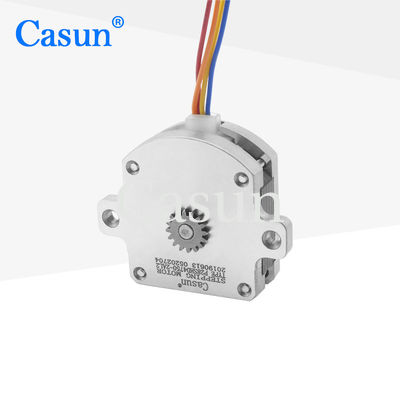

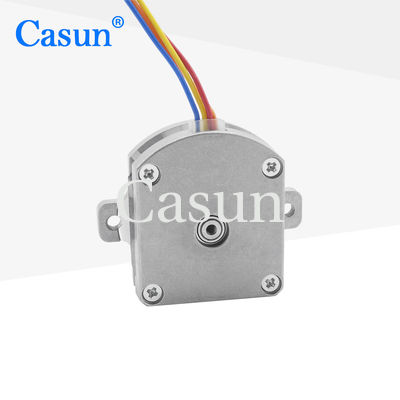

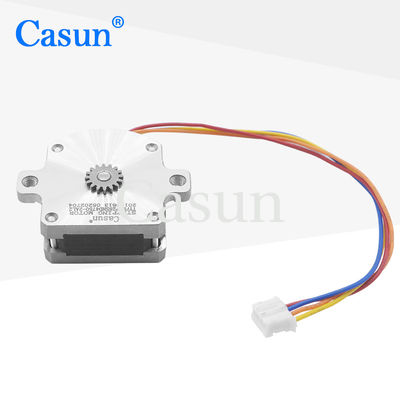

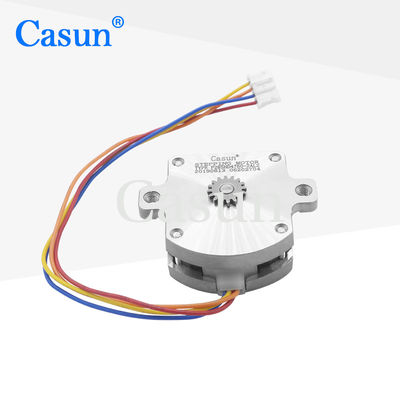

SMT 機械のための 0.5A CASUN 平らな Nema 11 ステッピング モーター 25mN.M 1 SMT 機械のための 0.5A CASUN 平らな Nema 11 ステッピング モーター 25mN.M 2 SMT 機械のための 0.5A CASUN 平らな Nema 11 ステッピング モーター 25mN.M 3 SMT 機械のための 0.5A CASUN 平らな Nema 11 ステッピング モーター 25mN.M 4
