Motori per stadi 0.28A Nema 16 ステッピングモーター Casun 16*16 ミリメートルステッピングモーター 120mN.m ステージライト用
他の種類のモーターと比較して、39mm モーターは騒音が少ないため、環境とユーザーの両方に良い影響を与えることができます。
一部の低ノイズアプリケーション環境では、広く使用されています。
特徴:
ステップエンジェル |
1.8° |
フレームサイズ |
39mm |
フェーズ数 |
2フェーズ |
定格電流 |
0.28A |
保持トルク |
120mN.m |
抵抗 |
44オーム |
インダクタンス |
20mH |
ローター慣性 |
15g-cm2 |
モーター重量 |
0.17kg |
リードの数 |
4 |
繋がり |
バイポーラ |

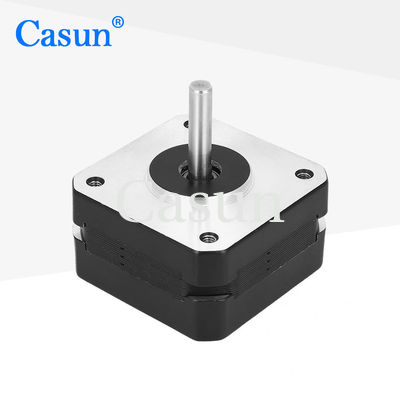

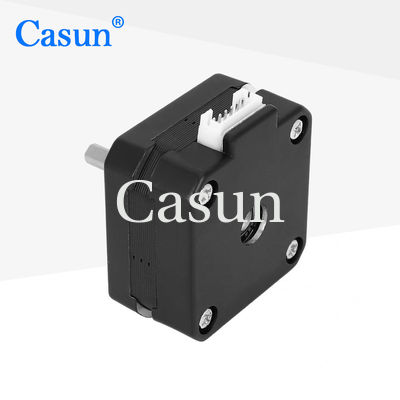

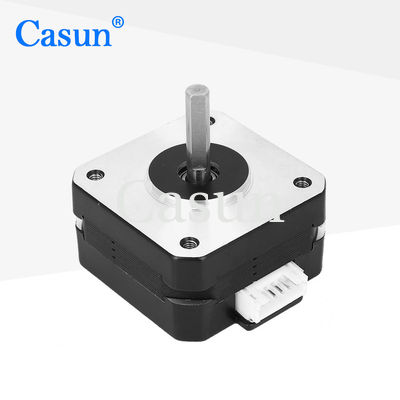

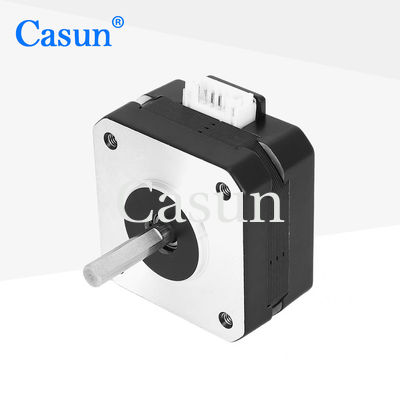

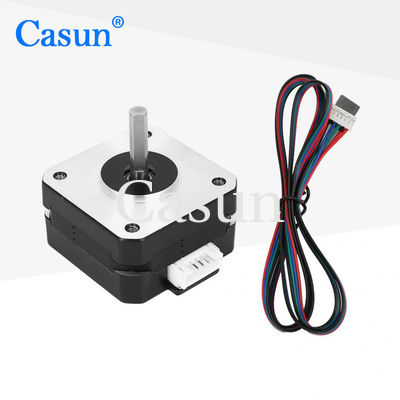

外観
動作仕様
ステップ角: 1.8°
最高温度:最大80℃
周囲温度: -20 °C ~ 50 °C
保存温度 -20: °C ~ 100°C
湿度範囲(%):85%以下、結露なきこと
マグネットワイヤ絶縁:クラスB 130℃
絶縁抵抗: 500 VDC で 100M オーム
耐電圧 :DC500V 1分間
モデル | 保持トルク | ステップ角度 | モーターの長さ | シャフトの種類 | 定格電流 |
39SHD0001-20 | 100mN.m | 1.8° | 20mm | 丸シャフト 20mm |
0.48A |
39SHD0504-20 | 100mN.m | 1.8° | 22mm | 丸シャフト 20mm |
0.4A |
39SHD0611-20 | 200mN.m | 1.8° | 25mm | 丸シャフト 20mm |
0.4A |
39SHD0302-20 | 220mN.m | 1.8° | 34mm | 丸シャフト 20mm |
0.4A |
39SHD0401-24 | 220mN.m | 1.8° | 38mm | 丸シャフト 24mm |
0.4A |
39SHD0801-24B | 220mN.m | 1.8° | 48mm | Dシャフト 24mm |
0.4A |
