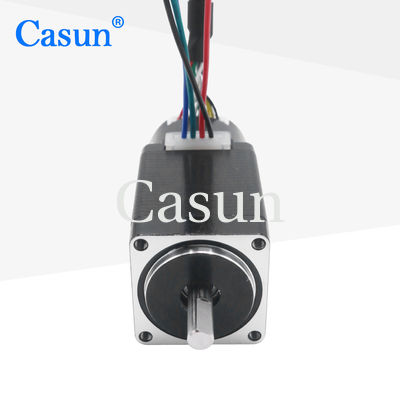

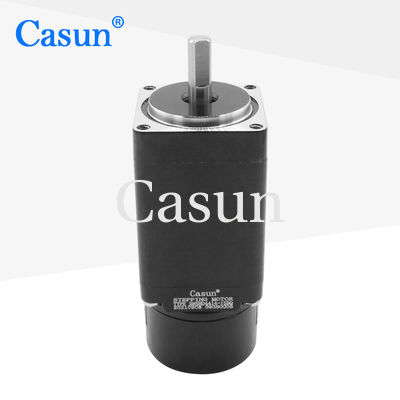

Casun nema 8 ハイブリッド ステッピング モーター18mN.m 20x20x30mm ステッピング モーター、エンコーダー付き
Nema 8 閉ループ ステッピング モーター 18mN.m 0.45Amp エンコーダー付き
エンコーダ付き Nema 8 ステッピング モーターの閉ループ設計により、ステップミスや位置決めエラーのリスクを最小限に抑えながら、正確かつ正確なモーション制御を提供できます。エンコーダは制御システムにフィードバックを提供し、リアルタイムでエラーを修正し、モーターが常に正しい位置にあることを保証します。
特徴:
ステップエンジェル
|
1.8° |
フレームサイズ
|
20mm |
フェーズ数
|
2フェーズ |
定格電流
|
0.6アンペア |
保持トルク
|
18mN.m |
抵抗
|
- うーん |
インダクタンス
|
-mH |
ローター慣性
|
-g-cm² |
モーター重量
|
0.06kg |
エンコーダパルス
|
2000年 |
繋がり
|
バイポーラ |
モーター
ステップ角: 1.8°
最高温度:最大80℃
周囲温度: -20 °C ~ 50 °C
保存温度 -20: °C ~ 100°C
湿度範囲(%):85%以下、結露なきこと
マグネットワイヤ絶縁:クラスB 130℃
絶縁抵抗: 500 VDC で 100M オーム
耐電圧 :DC500V 1分間
エンコーダ
電圧: 5v
出力: A + A - B + B - Z + Z -
モデル | 保持トルク | ステップ角度 | 長さ | シャフトの種類 | 定格電流 |
42SHD4950 | 0.13N・m | 1.8° | 20mm | Dシャフト-20mm | 1.0A |
42SHD4003 | 0.26N・m | 1.8° | 34mm | Dシャフト-20mm | 0.4A |
42SHD0261 | 0.45N・m | 1.8° | 40mm | Dシャフト-20mm | 1.68A |
42SHD4425 | 0.59Nm | 1.8° | 48mm | Dシャフト-24mm | 2.0A |
42SHD4813 | 0.8N・m | 1.8° | 60mm | Dシャフト-24mm | 2.1A |
