| ブランド名: | Casun |
| モデル番号: | 28SHD4303-105NT |
| MOQ: | 1個 |
| 価格: | $8.99-$18 |
| 支払条件: | D/A、T/T、L/C、D/P |
| 供給能力: | 40000+PCS+月 |

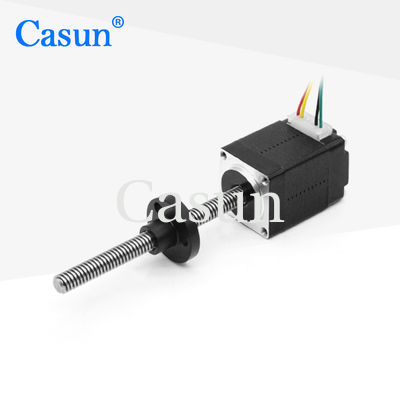

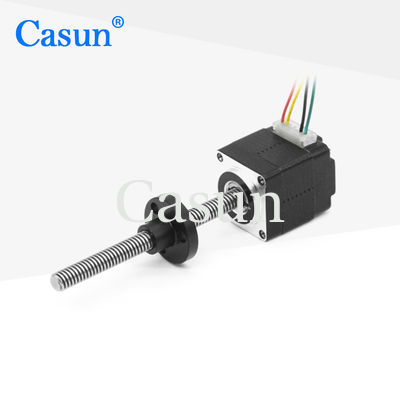

Casun nema8ハイブリッドリードスクリューステップモーター tr4x2リードスクリューステップモーター
ネマ8ステップモーターは,小型のステップモーターで,コンパクトなスペースで正確な運動制御を必要とするアプリケーションで一般的に使用されています.通常は20mm×20mmのフレンズサイズと低いトーク評価があります低電力と高精度を必要とするアプリケーションに適しています.
ネマ8ステップモーターは,精密な線形運動を提供するために使用され,ミニチュア線形アクチュエータ,精密位置位置システム,ミニCNCマシンなどのアプリケーションに理想的です.リードスクリューは,回転運動を線形運動に変換するように設計されたスレッド棒の一種ですステップモーターと組み合わせると 精密で繰り返す線形運動を可能にします
特徴:
|
義理の天使
|
1.8° |
|
フレームサイズ
|
20mm |
|
段階数
|
2 段階 |
|
定位電流
|
0.24Amp |
|
保持トルク
|
13mN.m |
|
抵抗力
|
- ああ |
|
誘導力
|
-MH |
|
ローターの慣性
|
-g-cm2 |
|
モーターの重量
|
0.06kg |
|
鉛スクリュー
|
トル4X2 |
|
接続
|
双極性 |
ステップアングル: 1.8°
最大温度:最大80°C
周囲温度: -20 °Cから50 °C
保存温度: -20 °Cから100 °C
湿度範囲 (%):85%以下,不凝縮
マグネットワイヤ 隔熱:Bクラス 130°C
隔熱抵抗: 500 VDC で 100 M オーム
ダイレクト力: 1分間500VDC
シャフトの放射性プレー:0.02 最大 (450g負荷)
シャフトの軸弾:0.08 最大 (450g負荷)
最大放射力:28N (フレンズから20mm)
最大軸力:10N
| モデル | 保持トルク | ステップアングル | モーターの長さ | シャフトの種類 | 定位電流 |
| 42SHD4950 | 0.13N.m | 1.8° | 20mm | D シャフト 20mm | 1.0A |
| 42SHD4003 | 0.26N.m | 1.8° | 34mm | D シャフト 20mm | 0.4A |
| 42SHD0261 | 0.45N.m | 1.8° | 40mm | D シャフト 20mm | 1.68A |
| 42SHD4425 | 0.59N.m | 1.8° | 48mm | D 軸-24mm | 2.0A |
| 42SHD4813 | 0.8N.m | 1.8° | 60mm | D 軸-24mm | 2.1A |
| 身体長さ | スクロールの直径 | ピッチ | スクロールの長さ | ||
| 20mm 34mm 40mm 48mm 60mm |
5 | 2 | 20〜1000mm | ||
| 8 | |||||
| 6.35 | 1.27 | ||||
| 3.175 | |||||
| 6.35 | |||||
| 6.5 | 3 | ||||
| 6.35 | |||||
| 8 | 1 | ||||
| 2 | |||||
| 4 | |||||
| 8 | |||||
| 12 | |||||
ダウンロード
標準モーターオプションがお客様の特定の要件を満たしていない場合,お客様のニーズを満たすカスタマイズされたソリューションを提供することができます.カスタマイズオプションには以下が含まれますが,これらに限定されません:
- 特殊シャフト: 私たちは,あなたのニーズを満たすために シャフトの直径,長さ,形状,材料をカスタマイズすることができます.
- 巻き込みパラメータ: 私たちは,あなたの特定の要求を満たすために,ポールの数,ワイヤー計量,巻き込みパターンなどの巻き込みパラメータをカスタマイズすることができます.
- 設置寸法: モーターの設置寸法を,あなたのアプリケーションのスペース制限に合わせて変更できます.
- 特殊な要求を持つ鉛線:私たちはあなたの特定のニーズを満たすために長さ,種類,鉛線の数をカスタマイズすることができます.
- コンネクタ: モーターのコンネクタを追加または変更して,あなたのアプリケーションの要件に合わせることができます.
経験豊富なエンジニアのチームがあり あなたのニーズと要求を満たす カスタマイズされたソリューションを開発するために 一緒に働きますあなたのカスタマイズニーズについて議論するために,私たちと連絡してください..
