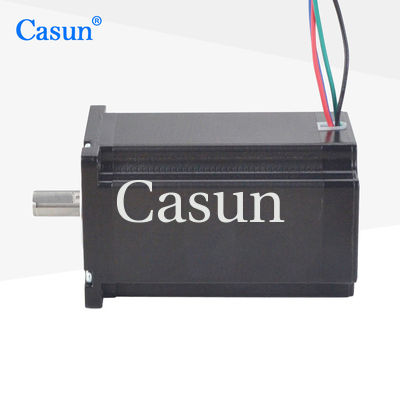

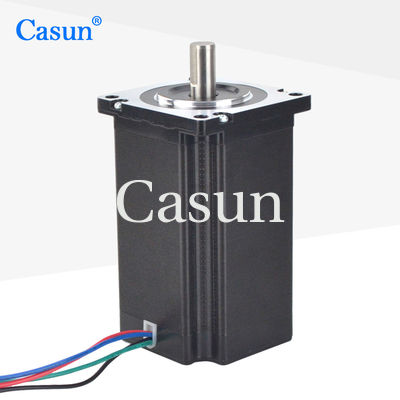

NEMA 24 2300mN.M 60x60x67 オートメーション機器用ハイブリッド ステッピング モーター

NEMA 24 2300mN.M 60x60x67 オートメーション機器用ハイブリッド ステッピング モーター

ブランド名: Casun
モデル番号: 60SHD4503-20
MOQ: 1PC
価格: $8.00-$16
支払条件: D/A、T/T、L/C、D/P
Supply Ability: 40000+PCS+Month
詳細情報
起源の場所:
中国
証明:
CE,ROHS,ISO
色:
黒い
現在/段階:
3.5A
保持トルク:
2300mN.m
ステップ角度:
1.8°
オーダーメイド:
モーターは,カスタマイズされた要求で設計および製造することができます.
パッケージの詳細:
カートン:38x29x18cm
ハイライト:

NEMA 24 ハイブリッド ステッピング モーター、オートメーション機器用ハイブリッド ステッピング モーター

,

Hybrid Stepping Motor For Automation Equipment

製品の説明

ステップモーター NEMA 24 2300mN.m 60x60x67 オートメーション機器用ハイブリッドステッピングモーター

Nema24 60MMX60MM ハイブリッド オープン ループ ステッピング モーターは、ステッピングモーターCNC マシン、3D プリンター、ロボット工学アプリケーションで一般的に使用されます。高トルクを提供するように設計されており、正確な位置決め、幅広い用途に適しています。

Nema24 60MMX60MM ハイブリッドの重要な機能の 1 つオープンループステッピングモーターそれはハイブリッドデザイン、永久磁石と可変リラクタンス ステッピング モーターの両方の最高の機能を組み合わせたものです。これにより、提供できるようになります高トルク効率的かつ確実に動作しながら、正確な位置決めを実現します。



特徴:

  • バイポーラまたはユニポーラバージョンが利用可能

  • ハイブリッドステッパー構造

  • シングルシャフトまたはダブルシャフトバージョンで利用可能

  • CEおよびRoHS承認済み

  • リクエストに応じてカスタマイズ

寸法

NEMA 24 2300mN.M 60x60x67 オートメーション機器用ハイブリッド ステッピング モーター 0







モーター仕様



ステップエンジェル



1.8°

フレームサイズ



60mm

フェーズ数



2フェーズ

定格電流



3.5アンペア

保持トルク



2300mN.m

抵抗



-うーん

インダクタンス



-mH

ローター慣性



-g-cm²

モーター重量



0.8kg















動作仕様



モーター



ステップ角: 1.8°

最高温度:最大80℃

周囲温度: -20 °C ~ 50 °C

保存温度 -20: °C ~ 100°C

湿度範囲(%):85%以下、結露なきこと

マグネットワイヤ絶縁:クラスB 130℃

絶縁抵抗: 500 VDC で 100M オーム

耐電圧 :DC500V 1分間















トルク曲線









サブモデル

モデル 保持トルク ステップ角度 長さ シャフトの種類 定格電流
42SHD4950 0.13N・m 1.8° 20mm Dシャフト-20mm 1.0A
42SHD4003 0.26N・m 1.8° 34mm Dシャフト-20mm 0.4A
42SHD0261 0.45N・m 1.8° 40mm Dシャフト-20mm 1.68A
42SHD4425 0.59Nm 1.8° 48mm Dシャフト-24mm 2.0A
42SHD4813 0.8N・m 1.8° 60mm Dシャフト-24mm 2.1A

ダウンロード





当社は、シャフト、巻線パラメータ、設置寸法、リード線、コネクタなどのモータの機能をカスタマイズする能力を備えており、モータがお客様のアプリケーションに完全に適合することを保証します。これにより、効率が向上し、信頼性が向上し、ダウンタイムが短縮されます。



オプション:
エンコーダ |ブレーキ |ギアボックス |軸
