ハイブリッドステッピングモーター
Created with Pixso.

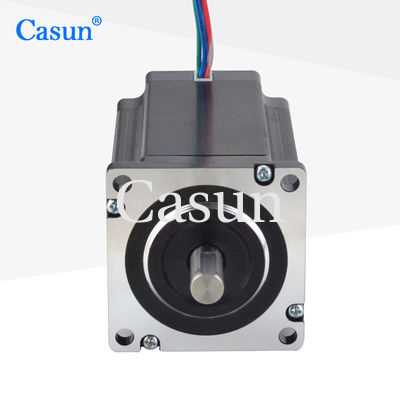

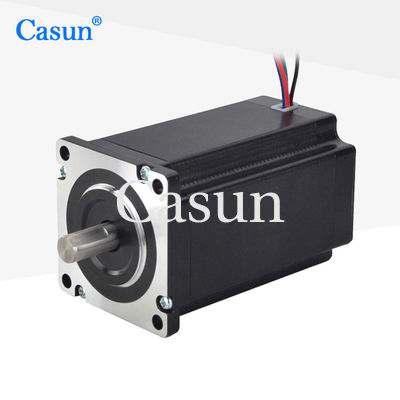

1.8 ° オートメーション装置のための角度 4000mN.M 60x60x98 ハイブリッド ステッピング モーター

1.8 ° オートメーション装置のための角度 4000mN.M 60x60x98 ハイブリッド ステッピング モーター

ブランド名: Casun
モデル番号: 60SHD4702-24B
MOQ: 1PC
価格: $12.00-$16
支払条件: D/A、T/T、L/C、D/P
供給能力: 40000+PCS+Month
詳細情報
起源の場所:
中国
証明:
CE,ROHS,ISO
色:
黒い
現在/段階:
3A
保持トルク:
4N.m
ステップ角度:
1.8°
Customized:
The motor can be designed &manufactured with customized request.
パッケージの詳細:
カートン:38x29x18cm
ハイライト:

4000mN.M ハイブリッド ステッピング モーター、1.8° 角度ハイブリッド ステッピング モーター、NEMA 24 ステッピング モーター

,

1.8° Angle Hybrid Stepper Motor

,

NEMA 24 Stepper Motor

製品の説明

ステッピング モーター NEMA 24 4000mN.m 60x60x98 オートメーション機器用ハイブリッド ステッピング モーター



Nema24 60MMX60MM ハイブリッド オープン ループ ステッピング モーターは、ステッピングモーターCNC マシン、3D プリンター、ロボット工学アプリケーションで一般的に使用されます。高トルクを提供するように設計されており、正確な位置決め、幅広い用途に適しています。

Nema24 60MMX60MM ハイブリッドの重要な機能の 1 つオープンループステッピングモーターそれはハイブリッドデザイン、永久磁石と可変リラクタンス ステッピング モーターの両方の最高の機能を組み合わせたものです。これにより、提供できるようになります高トルク効率的かつ確実に動作しながら、正確な位置決めを実現します。



特徴:

  • バイポーラまたはユニポーラバージョンが利用可能

  • ハイブリッドステッパー構造

  • シングルシャフトまたはダブルシャフトバージョンで利用可能

  • CEおよびRoHS承認済み

  • リクエストに応じてカスタマイズ

寸法

1.8 ° オートメーション装置のための角度 4000mN.M 60x60x98 ハイブリッド ステッピング モーター 0







モーター仕様



ステップエンジェル



1.8°

フレームサイズ



60mm

フェーズ数



2フェーズ

定格電流



3アンペア

保持トルク



4N・m

抵抗



-うーん

インダクタンス



-mH

ローター慣性



-g-cm²

モーター重量



1kg















動作仕様



モーター



ステップ角: 1.8°

最高温度:最大80℃

周囲温度: -20 °C ~ 50 °C

保存温度 -20: °C ~ 100°C

湿度範囲(%):85%以下、結露なきこと

マグネットワイヤ絶縁:クラスB 130℃

絶縁抵抗: 500 VDC で 100M オーム

耐電圧 :DC500V 1分間















トルク曲線









サブモデル

モデル 保持トルク ステップ角度 長さ シャフトの種類 定格電流
42SHD4950 0.13N・m 1.8° 20mm Dシャフト-20mm 1.0A
42SHD4003 0.26N・m 1.8° 34mm Dシャフト-20mm 0.4A
42SHD0261 0.45N・m 1.8° 40mm Dシャフト-20mm 1.68A
42SHD4425 0.59Nm 1.8° 48mm Dシャフト-24mm 2.0A
42SHD4813 0.8N・m 1.8° 60mm Dシャフト-24mm 2.1A

ダウンロード





当社は、シャフト、巻線パラメータ、設置寸法、リード線、コネクタなどのモータの機能をカスタマイズする能力を備えており、モータがお客様のアプリケーションに完全に適合することを保証します。これにより、効率が向上し、信頼性が向上し、ダウンタイムが短縮されます。



オプション:
エンコーダ |ブレーキ |ギアボックス |軸

1.8 ° オートメーション装置のための角度 4000mN.M 60x60x98 ハイブリッド ステッピング モーター 1 1.8 ° オートメーション装置のための角度 4000mN.M 60x60x98 ハイブリッド ステッピング モーター 2 1.8 ° オートメーション装置のための角度 4000mN.M 60x60x98 ハイブリッド ステッピング モーター 3 1.8 ° オートメーション装置のための角度 4000mN.M 60x60x98 ハイブリッド ステッピング モーター 4





「」をクリックしてください。見積もりを取得下の「」ボタンをクリックして、ご要望をお知らせください。
