鉛ねじステッピング モーター
Created with Pixso.

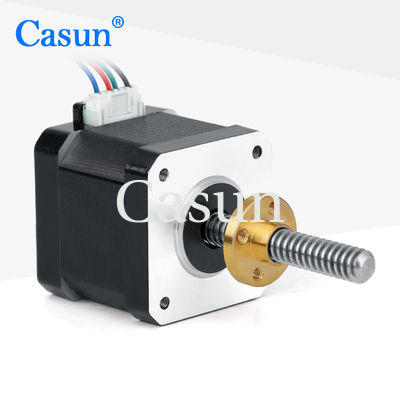

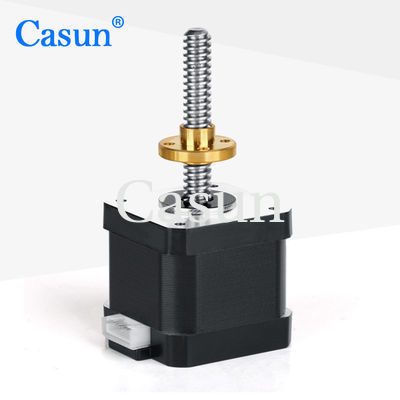

Casun CNC フライス盤用リニア 42x42mm Tr8x8 ハイブリッド ステッピング モーター

Casun CNC フライス盤用リニア 42x42mm Tr8x8 ハイブリッド ステッピング モーター

ブランド名: Casun
モデル番号: 42shd4217-100nkl1
MOQ: 1pc
価格: $12-$18
支払条件: D/A、T/T、L/C、D/P
Supply Ability: 40000+PCS+Month
詳細情報
起源の場所:
中国
証明:
CE,ROHS,ISO
色:
黒い
現在:
1.5AMP
保持トルク:
400mN・m
Customized:
The motor can be designed &manufactured with customized request.
Customized:
The motor can be designed &manufactured with customized request.
パッケージの詳細:
カートン:38x29xc14m
ハイライト:

Casun リニアハイブリッドステッピングモーター、42x42mm ハイブリッドステッピングモーター

,

42x42mm Hybrid Stepper Motor

製品の説明

Casun リニアステッピングモーター 42x42mm tr8x8 ハイブリッドステッピングモーター CNC フライス盤用

42mm x 42mm のフレーム サイズと非脱落型リニア スクリューを備えた Nema17 ステッピング モーターは、CNC フライス盤や直線運動が必要なその他の精密モーション制御アプリケーション向けのもう 1 つのオプションです。このモーターは直線的に動く脱落防止機構付きネジを備えており、正確で正確な位置決めを実現します。


42mm ハイブリッド ステッピング モーター シリーズの他のモーターと同様、このモーターは強力な保持トルクを提供し、マイクロステッピング ドライバーと併用して振動を低減し、より高いステップ分解能を実現できます。このシリーズにはさまざまなサイズがあり、特定の要件に合わせてカスタマイズできます。



特徴:

  • バイポーラまたはユニポーラバージョンが利用可能

  • ハイブリッドステッパー構造

  • シングルシャフトまたはダブルシャフトバージョンで利用可能

  • CEおよびRoHS承認済み

  • リクエストに応じてカスタマイズ

寸法

Casun CNC フライス盤用リニア 42x42mm Tr8x8 ハイブリッド ステッピング モーター 0







モーター仕様



ステップエンジェル



1.8°

フレームサイズ



42mm

フェーズ数



2フェーズ

定格電流



1.2アンペア

保持トルク



260mN.m

抵抗



2.5オーム

インダクタンス



3.3mH

ローター慣性



38g-cm2

モーター重量



0.2kg

送りねじ



Tr6.35X1

繋がり



バイポーラ



動作仕様





ステップ角: 1.8°

最高温度:最大80℃

周囲温度: -20 °C ~ 50 °C

保存温度 -20: °C ~ 100°C

湿度範囲(%):85%以下、結露なきこと

マグネットワイヤ絶縁:クラスB 130℃

絶縁抵抗: 500 VDC で 100M オーム

耐電圧 :DC500V 1分間

シャフトラジアル遊び:0.02Max.(450g荷重)

シャフト軸方向の遊び:0.08Max.(450g荷重)

最大。ラジアル力:28N(フランジから20mm)

最大。軸力):10N







トルク曲線





サブモデル



モデル 保持トルク ステップ角度 モーターの長さ シャフトの種類 定格電流
42SHD4950 0.13N・m 1.8° 20mm Dシャフト-20mm 1.0A
42SHD4003 0.26N・m 1.8° 34mm Dシャフト-20mm 0.4A
42SHD0261 0.45N・m 1.8° 40mm Dシャフト-20mm 1.68A
42SHD4425 0.59Nm 1.8° 48mm Dシャフト-24mm 2.0A
42SHD4813 0.8N・m 1.8° 60mm Dシャフト-24mm 2.1A





身長 ネジの直径 ピッチ ネジの長さ
20mm

34mm

40mm

48mm

60mm


5 2 20~1000mm
8
6.35 1.27
3.175
6.35
6.5 3
6.35
8 1
2
4
8
12



ダウンロード







当社の標準モーター オプションがお客様の特定の要件を満たしていない場合は、お客様のニーズを満たすカスタマイズされたソリューションを提供できます。当社のカスタマイズ オプションには以下が含まれますが、これらに限定されません。

・専用シャフト:シャフト径、長さ、形状、材質などをお客様のご要望に合わせてカスタマイズいたします。

- 巻線パラメータ: お客様の特定の要件に合わせて、極数、ワイヤゲージ、巻線パターンなどの巻線パラメータをカスタマイズできます。

- 設置寸法: アプリケーションのスペース制約に合わせてモーターの設置寸法を変更できます。

- 特殊な要件のリード線: リード線の長さ、種類、本数をお客様の特定のニーズに合わせてカスタマイズできます。

- コネクタ: アプリケーションの要件に合わせて、モーターのコネクタを追加または変更できます。

当社には、お客様と協力して、お客様の特定のニーズや要件を満たすカスタマイズされたソリューションを開発できる経験豊富なエンジニアのチームがいます。カスタマイズのご要望も承りますので、お気軽にお問い合わせください。

オプション:
エンコーダ |ブレーキ |ギアボックス |軸
