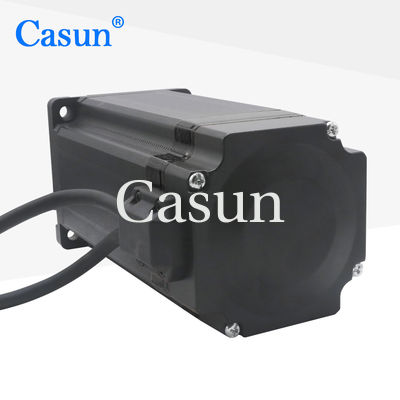

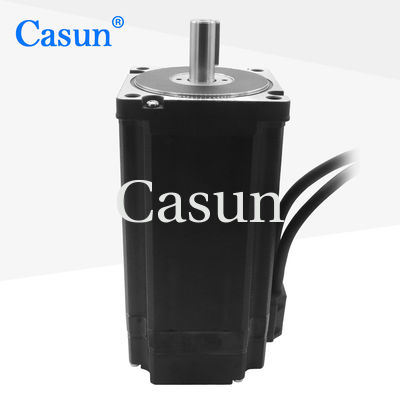

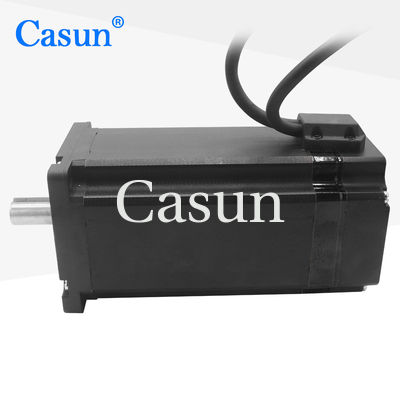

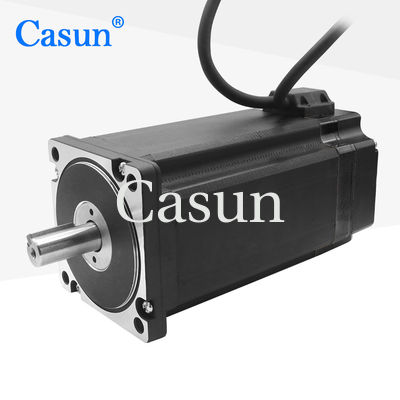

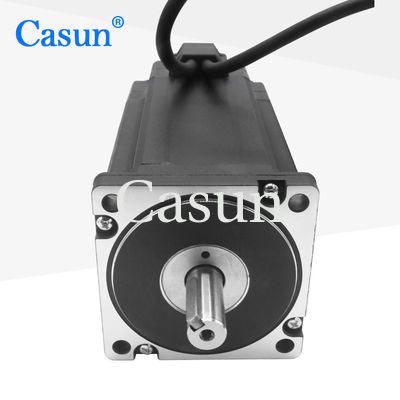

NEMA 34 閉ループステップモーター 86*86*176mm 24V 医療機器のCNCキット

NEMA 34 閉ループステップモーター 86*86*176mm 24V 医療機器のCNCキット

ブランド名: Casun
モデル番号: 86SHD4509-34QH
MOQ: 1pc
価格: $49-$59
支払条件: D/A、T/T、L/C、D/P
Supply Ability: 40000+PCS+Month
詳細情報
起源の場所:
中国
証明:
CE,ROHS,ISO
身体:
150mm
流動:
6つのamp
保持トルク:
12N.M
カスタマイズ:
モーターは,カスタマイズされた要求で設計および製造することができます.
パッケージの詳細:
カートン:38x29x18cm
ハイライト:

NEMA 34の閉じたループの雑種モーター

,

150mmの長さの閉じたループの雑種モーター

製品の説明

86mmハイブリッドステップパーモーターシリーズは,様々なサイズで強力な保持トルクを提供しています.

振動を軽減し,より高いステップ解像度を得るため,マイクロステップドライバーで使用する.

ベースラインバージョンを選択するか,独自の設定を依頼してください.



特徴:

  • 双極型または単極型が利用可能

  • ハイブリッドステップパー

  • 単軸または双軸のバージョンで提供されています

  • CEとRoHS認証

  • 要求に応じてカスタマイズ

サイズ

NEMA 34 閉ループステップモーター 86*86*176mm 24V 医療機器のCNCキット 0



















モーター仕様



義理の天使



1.8°

フレームサイズ



86mm

段階数



2 段階

定位電流



6アンパール

保持トルク



12Nm

抵抗力



0.69 ハム

誘導力



7.2mH

ローターの慣性



3600g-cm2

モーターの重量



5.5kg

エンコーダー パルス



1000

接続



双極性







操作仕様



ステップアングル: 1.8°

最大温度:最大80°C

周囲温度: -20 °Cから50 °C

保存温度: -20 °Cから100 °C

湿度範囲 (%):85%以下,不凝縮

マグネットワイヤ 隔熱:Bクラス 130°C

隔熱抵抗: 500 VDC で 100 M オーム

ダイレクト力: 1分間500VDC



エンコーダー

電圧: 5v

ア + ア - B + B - Z + Z -













トルク曲線









サブモデル

モデル 保持トルク ステップアングル 長さ シャフトの種類 定位電流
42SHD4950 0.13N.m 1.8° 20mm D シャフト 20mm 1.0A
42SHD4003 0.26N.m 1.8° 34mm D シャフト 20mm 0.4A
42SHD0261 0.45N.m 1.8° 40mm D シャフト 20mm 1.68A
42SHD4425 0.59N.m 1.8° 48mm D 軸-24mm 2.0A
42SHD4813 0.8N.m 1.8° 60mm D 軸-24mm 2.1A

ダウンロード



標準モーターが あなたのニーズを満たせないなら

私たちはあなたのニーズに応じてモーターをカスタマイズすることができます


パーソナライズされたコンテンツには,特殊なシャフト,巻き込みパラメータ,設置寸法,特殊な要求のあるリードワイヤ,コネクタなどが含まれますが,これらに限定されません.

オプション:
エンコーダー ブレーキ ギアボックス シャフト
