| 起源の場所 | 中国 |
| ブランド名 | Casun |
| 証明 | CE,ROSH,ISO |
| モデル番号 | P35SHD4150-257T4 |
Casunのオートメーション装置のための線形ステップ・モータNEMA 14の非捕虜の鉛ねじステッピング モーター35x35x34mm Tr6.35 35mm
NEMA 14の非捕虜のステッピング モーター34mmのTr6.35鉛ねじ35mmステップの線形ステップ・モータ
35mm雑種のステッピング モーター シリーズはいろいろなサイズの強力な把握トルクを提供する。
振動を減らし、より高いステップ決断を達成するのにmicrostepping運転者と使用しなさい。
ベースライン版を選ぶか、またはあなた自身のカスタマイズされた構成を要求しなさい。
特徴:
|
ステップ天使
|
1.8 ° |
|
Framのサイズ
|
35のmm |
|
段階の数
|
2フェーズ |
|
評価される流れ
|
1.0A |
|
トルクの保持
|
190 mN.m |
|
抵抗
|
3.5 hm |
|
インダクタンス
|
3.6 mH |
|
回転子の慣性
|
20 g cm ² |
|
モーター重量
|
0.18 kg |
|

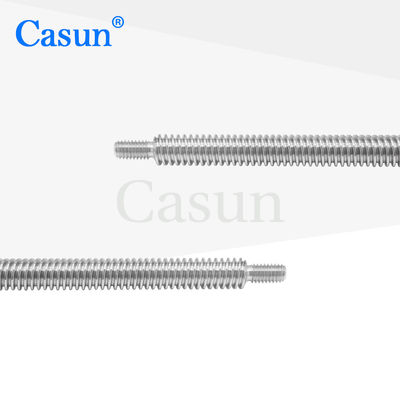

鉛ねじ
|
Tr6.35X2.4384 |
|
関係
|
両極 |
ステップ角度:1.8°
最高温度:80°C最高
周囲温度:-20 50°Cへの°C
保管温度-20:100°Cへの°C
湿気範囲（%）:85%以下、不凝縮
磁石ワイヤー絶縁材:クラスB 130のdeg C
絶縁抵抗:500 VDCの100Mのオーム
絶縁耐力:1分の500 VDC
シャフトの放射状の演劇:0.02Max.（450g負荷）
シャフトの軸演劇:0.08Max.（450g負荷）
最高。放射状力:28N （フランジからの20mm）
最高。軸力）:10N
| モデル | トルクの保持 | ステップ角度 | 長さ | タイプのシャフト | 評価される流れ |
| 35SHD0307-20 | 80mN.m | 1.8° | 20mm | 円形シャフト 20mm |
0.4A |
| 35SHD0001-20 | 100mN.m | 1.8° | 26mm | 円形シャフト 20mm |
0.4A |
| 35SHD0102-20B | 150mN.m | 1.8° | 34mm | Dシャフト20mm | 0.75A |
| 35SHD0801-20B | 280mN.m | 1.8° | 40mm | Dシャフト20mm | 0.5A |
| ボディ長さ | ねじの直径 | ピッチ | ねじの長さ | ||
| 20のmm 26のmm 34のmm 40のmm 50のmm |
5 | 2 | 20-1000のmm | ||
| 4 | |||||
| 5.56 | 9.7536 | ||||
| 6.35 | 6.35 | ||||
| 6.5 | 3 | ||||
| 8 | 2 | ||||
| M5 | 1.6 | ||||
