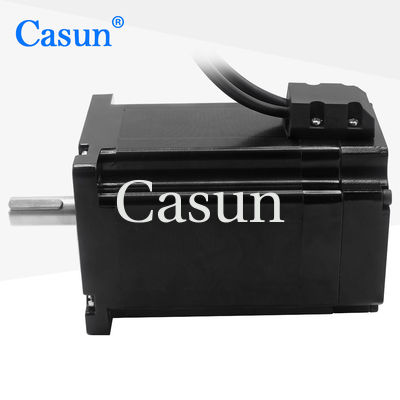

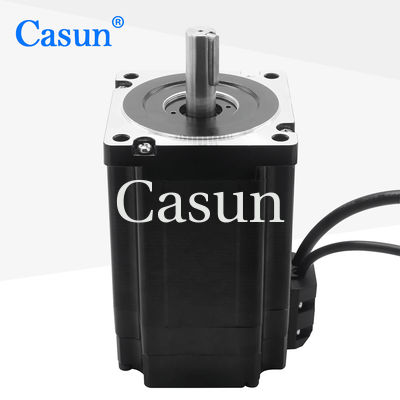

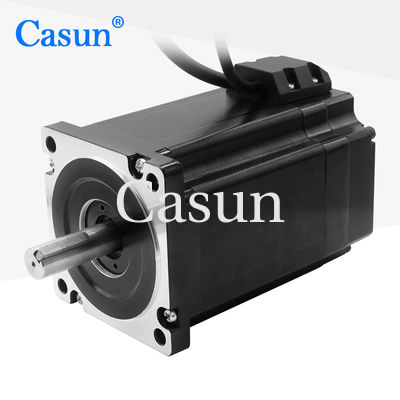

86X86mm NEMA 34の閉じたループ モーターHBS86H 8.5Nm 37mmシャフト6A 3.24V DC

86X86mm NEMA 34の閉じたループ モーターHBS86H 8.5Nm 37mmシャフト6A 3.24V DC

ブランド名: Casun
モデル番号: 86SHD4317-37QH+HBS86H
MOQ: 1pc
価格: $84-$90
支払条件: D/A、T/T、L/C、D/P
Supply Ability: 40000+PCS+Month
詳細情報
起源の場所:
中国
証明:
CE,ROHS,ISO
色:
現在/段階:
6Amp
保持トルク:
8.5N.m
Customized:
The motor can be designed &manufactured with customized request.
パッケージの詳細:
カートン:38x29x18cm
ハイライト:

NEMA 34の閉じたループ モーター

,

37mmシャフトの閉じたループ モーター

,

3.24V DCの終わりのループ ステッピング モーター

製品の説明



Casun 86X86mmのNEMA34閉じたループ モーター+HBS86H 8.5Nm 37mmシャフトDCのステッピング モーター6A 3.24V


Nema23 57MMX57MMのCNC SMTのための雑種の閉じたループのステッピング モーター2.5A 3V DC 1.2Nm 25mmシャフト


42mm雑種のステッピング モーター シリーズはサイズの範囲の高い把握トルクを提供する。


振動を除去し、より高いステップ決断を達成するため、microstepping運転者との使用。


基礎版を選ぶか、またはカスタマイズされた構成を要求しなさい。





特徴:

利用できる両極および単極版がある

      段階的な雑種の構造

      セリウムおよびRoHSの証明は利用できる。

カスタム化要求あり次第

次元



86X86mm NEMA 34の閉じたループ モーターHBS86H 8.5Nm 37mmシャフト6A 3.24V DC 0







モーター指定



ステップ天使



1.8 °

Framのサイズ



86mm

段階の数



2フェーズ

評価される流れ



6つのAmp

トルクの保持



8.5N.m

抵抗



0.54Ohm

インダクタンス



5.0mH

回転子の慣性



2700g cm ²

モーター重量



3.8 kg

エンコーダーPulsh



1000

関係



両極



作動の指定



モーター



ステップ角度:1.8°

最高温度:80°C最高

周囲温度:-20 50°Cへの°C

保管温度-20:100°Cへの°C

湿気範囲(%):85%以下、不凝縮

磁石ワイヤー絶縁材:クラスB 130のdeg C

絶縁抵抗:500 VDCの100Mのオーム

絶縁耐力:1分の500 VDC



エンコーダー







電圧:5ボルト

出力:+ A-B + B -















トルクのカーブ











サブモデル

モデル トルクの保持 ステップ角度 長さ タイプのシャフト 評価される流れ
42SHD4950 0.13N.m 1.8° 20mm Dシャフト20mm 1.0A
42SHD4003 0.26N.m 1.8° 34mm Dシャフト20mm 0.4A
42SHD0261 0.45N.m 1.8° 40mm Dシャフト20mm 1.68A
42SHD4425 0.59N.m 1.8° 48mm Dシャフト24mm 2.0A
42SHD4813 0.8N.m 1.8° 60mm Dシャフト24mm 2.1A

ダウンロード



私達の基本的なモーターがあなたの条件を満たさなければ、私達はあなたの指定に合うためにモーターをカスタマイズするかもしれない。


独特なシャフト、巻く変数、設置測定は、独特な必要性、関係の導線を、等であるカスタマイズされた内容の例。



選択:
エンコーダー      |        ブレーキ       |       変速機       |      シャフト

86X86mm NEMA 34の閉じたループ モーターHBS86H 8.5Nm 37mmシャフト6A 3.24V DC 1 86X86mm NEMA 34の閉じたループ モーターHBS86H 8.5Nm 37mmシャフト6A 3.24V DC 2 86X86mm NEMA 34の閉じたループ モーターHBS86H 8.5Nm 37mmシャフト6A 3.24V DC 3 86X86mm NEMA 34の閉じたループ モーターHBS86H 8.5Nm 37mmシャフト6A 3.24V DC 4





次私達にあなたの条件を言うために「得る引用」ボタンをかちりと鳴らしなさい。
