| 起源の場所 | 中国 |
| ブランド名 | Casun |
| 証明 | CE,ROHS,ISO |
| モデル番号 | 42SHD0244A-306NLH |

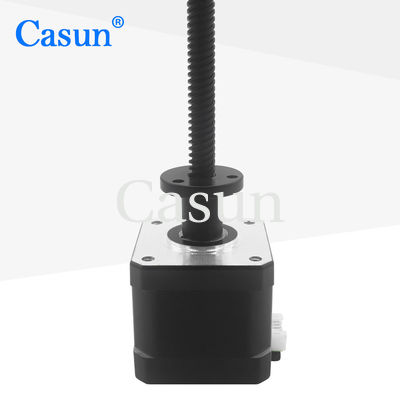

他のタイプのステップモーターと比較して,外駆動のスクリューステップモーターはより高い機械的効率を有することができる.
プリンター,彫刻機,3Dプリンター,ロボットに適しています
特徴:
|
義理の天使
|
1.8° |
|
フレームサイズ
|
42mm |
|
段階数
|
2 段階 |
|
定位電流
|
2Amp |
|
保持トルク
|
450mN.m |
|
抵抗力
|
1.1オーム |
|
誘導力
|
2.6mH |
|
ローターの慣性
|
57g-cm2 |
|
モーターの重量
|
0.3kg |
|

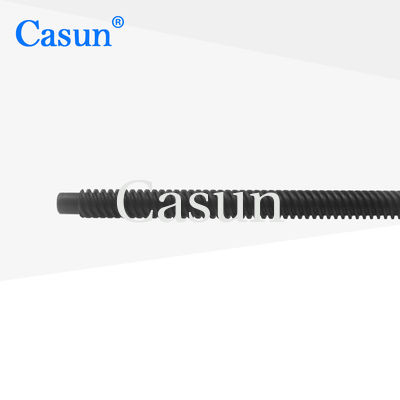

鉛スクリュー
|
トル8X4 |
|
接続
|
双極性 |
ステップアングル: 1.8°
最大温度:最大80°C
周囲温度: -20 °Cから50 °C
保存温度: -20 °Cから100 °C
湿度範囲 (%):85%以下,不凝縮
マグネットワイヤ 隔熱:Bクラス 130°C
隔熱抵抗: 500 VDC で 100 M オーム
ダイレクト力: 1分間500VDC
シャフトの放射性プレー:0.02 最大 (450g負荷)
シャフトの軸弾:0.08 最大 (450g負荷)
最大放射力:28N (フレンズから20mm)
最大軸力:10N
| モデル | 保持トルク | ステップアングル | モーターの長さ | シャフトの種類 | 定位電流 |
| 42SHD4950 | 0.13N.m | 1.8° | 20mm | D シャフト 20mm | 1.0A |
| 42SHD4003 | 0.26N.m | 1.8° | 34mm | D シャフト 20mm | 0.4A |
| 42SHD0261 | 0.45N.m | 1.8° | 40mm | D シャフト 20mm | 1.68A |
| 42SHD4425 | 0.59N.m | 1.8° | 48mm | D 軸-24mm | 2.0A |
| 42SHD4813 | 0.8N.m | 1.8° | 60mm | D 軸-24mm | 2.1A |
| 身体長さ | スクロールの直径 | ピッチ | スクロールの長さ | ||
| 20mm 34mm 40mm 48mm 60mm |
5 | 2 | 20〜1000mm | ||
| 8 | |||||
| 6.35 | 1.27 | ||||
| 3.175 | |||||
| 6.35 | |||||
| 6.5 | 3 | ||||
| 6.35 | |||||
| 8 | 1 | ||||
| 2 | |||||
| 4 | |||||
| 8 | |||||
| 12 | |||||
