鉛ねじステッピング モーター
Created with Pixso.

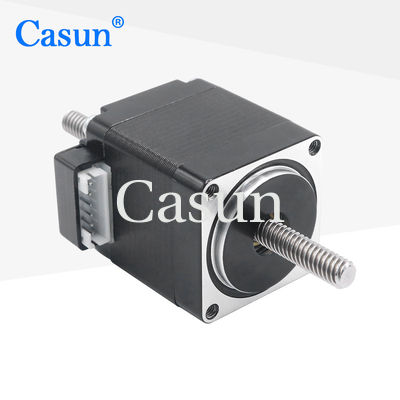

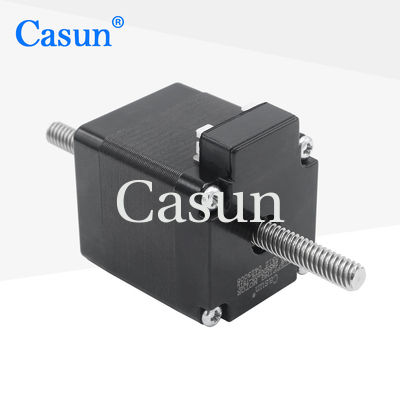

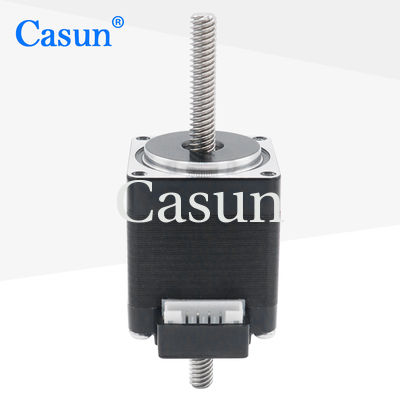

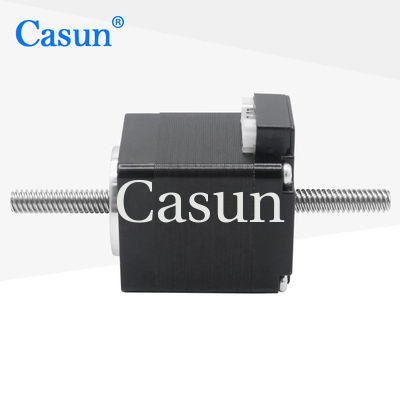

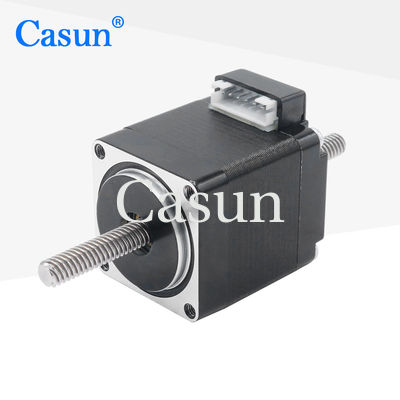

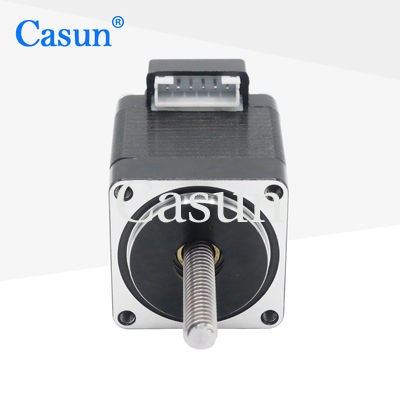

両極鉛ねじTr5X4が付いている非Casun 0.67Aの捕虜3.75V NEMA 11のステッピング モーター

両極鉛ねじTr5X4が付いている非Casun 0.67Aの捕虜3.75V NEMA 11のステッピング モーター

ブランド名: Casun
モデル番号: 28SHD0202-75TL
MOQ: 1PC
価格: $9.94-$12.8
支払条件: D/A、T/T、L/C、D/P
Supply Ability: 40000+PCS+Month
詳細情報
起源の場所:
中国
証明:
CE,ROHS,ISO
色:
黒い
現在:
0.67Amp
トルクの保持:
50mN.m
Steperの角度:
1.8degree
段階:
2
評価される電圧:
3.75V
止め金のトルク:
5mN.m
Customized:
The motor can be designed &manufactured with customized request.
パッケージの詳細:
カートン:38x29xc14m
ハイライト:

NEMA 11のステッピング モーター

,

鉛ねじNEMA 11のステッピング モーター

製品の説明

鉛ねじTr5X4両極黒いのCasun 0.67A非捕虜モーター3.75V NEMA 11のステッピング モーター



3Dのためのトルク50mN.m 0.12kg tr5*4を保持する鉛ねじが付いている鉛ねじステッピング モーターを通したNEMA11

42mm雑種のステッピング モーター シリーズはいろいろなサイズの強力な把握トルクを提供する。

振動を減らし、より高いステップ決断を達成するのにmicrostepping運転者と使用しなさい。

ベースライン版を選ぶか、またはあなた自身のカスタマイズされた構成を要求しなさい。



特徴:

  • 利用できる両極か単極版

  • 雑種の段階的な構造

  • シングルまたはダブル シャフト版で利用できる

  • セリウムおよびRoHSは承認した

  • カスタム化要求あり次第

次元



両極鉛ねじTr5X4が付いている非Casun 0.67Aの捕虜3.75V NEMA 11のステッピング モーター 0







モーター指定



ステップ天使



1.8 °

Framのサイズ



28mm

段階の数



2フェーズ

評価される流れ



0.67Amp

トルクの保持



50 mN.m

抵抗



5.6オーム

インダクタンス



3.9mH

回転子の慣性



9g cm ²

モーター重量



0.12kg

鉛ねじ



Tr5X4

関係



両極



作動の指定





ステップ角度:1.8°

最高温度:80°C最高

周囲温度:-20 50°Cへの°C

保管温度-20:100°Cへの°C

湿気範囲(%):85%以下、不凝縮

磁石ワイヤー絶縁材:クラスB 130のdeg C

絶縁抵抗:500 VDCの100Mのオーム

絶縁耐力:1分の500 VDC

シャフトの放射状の演劇:0.02Max.(450g負荷)

シャフトの軸演劇:0.08Max.(450g負荷)

最高。放射状力:28N (フランジからの20mm)

最高。軸力):10N







トルクのカーブ







サブモデル



モデル トルクの保持 ステップ角度 モーター長さ タイプのシャフト 評価される流れ
42SHD4950 0.13N.m 1.8° 20mm Dシャフト20mm 1.0A
42SHD4003 0.26N.m 1.8° 34mm Dシャフト20mm 0.4A
42SHD0261 0.45N.m 1.8° 40mm Dシャフト20mm 1.68A
42SHD4425 0.59N.m 1.8° 48mm Dシャフト24mm 2.0A
42SHD4813 0.8N.m 1.8° 60mm Dシャフト24mm 2.1A





ボディ長さ ねじの直径 ピッチ ねじの長さ
20のmm

34のmm

40のmm

48のmm

60のmm

5 2 20-1000のmm
8
6.35 1.27
3.175
6.35
6.5 3
6.35
8 1
2
4
8
12



ダウンロード







私達の標準的なモーターがあなたの必要性を満たすことができなければ

私達はあなたの必要性に従ってモーターをカスタマイズしてもいい


カスタマイズされた内容は、特別な条件、コネクター、等の導線を含んでいるが、特別なシャフト、巻く変数、設置次元に限られない。

選択:
エンコーダー      |        ブレーキ       |       変速機       |      シャフト

両極鉛ねじTr5X4が付いている非Casun 0.67Aの捕虜3.75V NEMA 11のステッピング モーター 1 両極鉛ねじTr5X4が付いている非Casun 0.67Aの捕虜3.75V NEMA 11のステッピング モーター 2 両極鉛ねじTr5X4が付いている非Casun 0.67Aの捕虜3.75V NEMA 11のステッピング モーター 3 両極鉛ねじTr5X4が付いている非Casun 0.67Aの捕虜3.75V NEMA 11のステッピング モーター 4





次私達にあなたの条件を言うために「得る引用」ボタンをかちりと鳴らしなさい。
