| ブランド名: | Casun |
| モデル番号: | 60SHF0504-24Q |
| MOQ: | 1個 |
| 価格: | $3.14-$5 |
| 支払条件: | D/A、T/T、L/C、D/P |
| 供給能力: | 40000+PCS+月 |

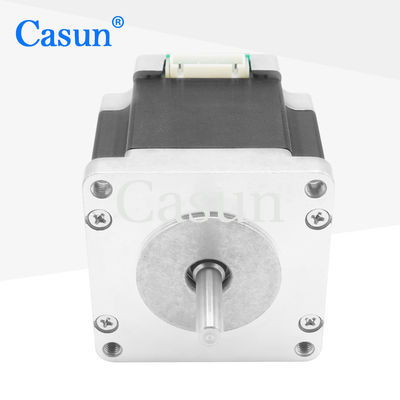

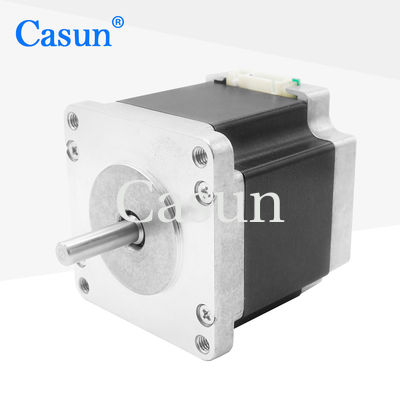

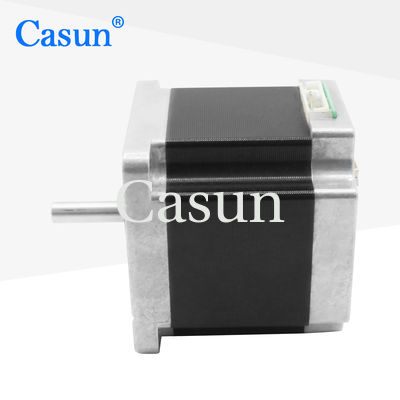

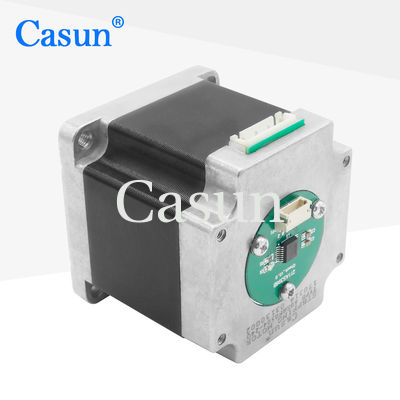

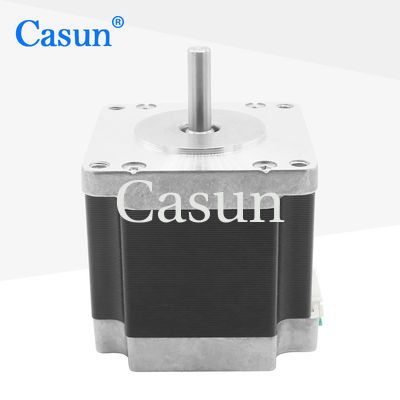

60mmハイブリッドステッピングモーターシリーズは、様々なサイズで強力な保持トルクを提供します。マイクロステップドライバと組み合わせることで、振動を低減し、より高いステップ解像度を実現します。標準バージョンまたはお客様の特定の要件に合わせてカスタマイズ可能です。
| ステッピング角 | 1.2° |
| フレームサイズ | 60 mm |
| 相数 | 3相 |
| 定格電流 | 1.5 A |
| 保持トルク | 800 mN.m |
| 抵抗 | 3.6 オーム |
| インダクタンス | 7.0 mH |
| ローター慣性 | 260 g-cm² |
| モーター重量 | 0.6 kg |
| リード線数 | 4 |
| 接続 | バイポーラ |
| ステッピング角 | 1.8° |
| 最高温度 | 80℃（最大） |
| 周囲温度 | -20℃～50℃ |
| 保管温度 | -20℃～100℃ |
| 湿度範囲 | 85%以下、結露なきこと |
| マグネットワイヤー絶縁 | クラスB 130℃ |
| 絶縁抵抗 | 100MΩ（500VDC） |
| 耐電圧 | 500VDC 1分間 |
| モデル | 保持トルク | 定格電流 | 相あたりの抵抗 | 相あたりのインダクタンス | デテントトルク | ローター慣性 | リード線 | モーター長 |
|---|---|---|---|---|---|---|---|---|
| 60SHD4201 | 650 mN.m | 0.6 A | 15 Ω | 20 mH | 50 mN.m | 280 g.cm² | 4 | 45 mm |
| 60SHD4401 | 1500 mN.m | 2.8 A | 1 Ω | 3.3 mH | 70 mN.m | 450 g.cm² | 4 | 56 mm |
| 60SHD4601 | 3200 mN.m | 4.2 A | 0.75 Ω | 3.7 mH | 120 mN.m | 580 g.cm² | 4 | 86 mm |
| 60SHD6602 | 2500 mN.m | 3 A | 1.55 Ω | 3.7 mH | 120 mN.m | 580 g.cm² | 4 | - |
標準モーターがお客様のニーズを満たせない場合は、お客様の要件に合わせてモーターをカスタマイズできます。カスタマイズ内容には、特殊シャフト、巻線パラメータ、取り付け寸法、特殊要件のリード線、コネクタなどが含まれますが、これらに限定されません。
以下の「見積もりを依頼する」ボタンをクリックして、お客様の要件をお知らせください。
