| ブランド名: | Casun |
| モデル番号: | B20SHD4351-56GPQ |
| MOQ: | 1個 |
| 価格: | $24.94-$35 |
| 支払条件: | D/A、T/T、L/C、D/P |
| 供給能力: | 40000+PCS+月 |

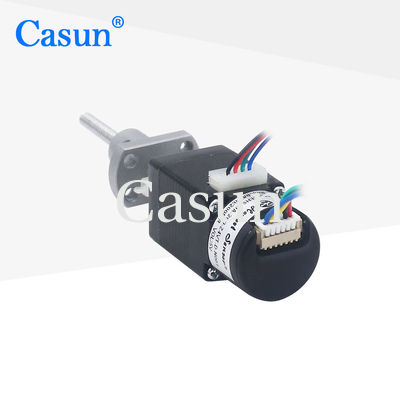

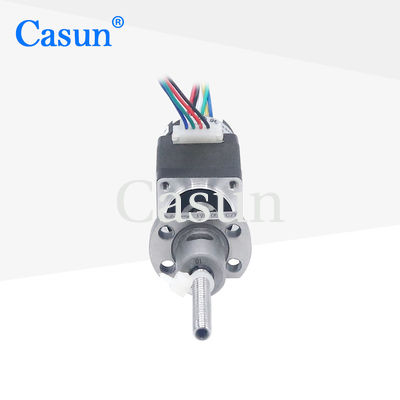

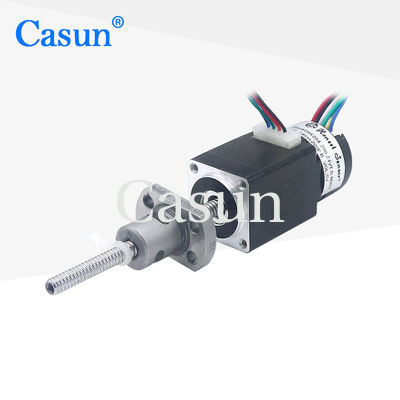

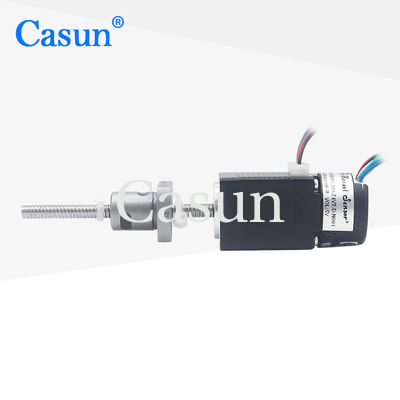

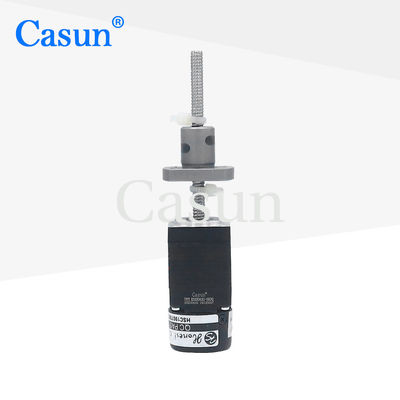

Nema 8 14mN.m 0.5A スチーパーモーターとボールスクリュー L200/250/300MMモーター
42mmハイブリッドステップパーモーターシリーズは,様々なサイズで強力な保持トルクを提供しています.
振動を軽減し,より高いステップ解像度を得るため,マイクロステップドライバーで使用する.
ベースラインバージョンを選択するか,独自の設定を依頼してください.
特徴:
|
義理の天使
|
1.8° |
|
フレームサイズ
|
20mm |
|
段階数
|
2 段階 |
|
定位電流
|
0.5A |
|
保持トルク
|
14mN.m |
|
抵抗力
|
5.5オム |
|
誘導力
|
1.5mH |
|
ローターの慣性
|
2g-cm2 |
|
モーターの重量
|
0.08kg |
|
鉛スクリュー
|
SF0401 |
|
接続
|
双極性 |
ステップアングル: 1.8°
最大温度:最大80°C
周囲温度: -20 °Cから50 °C
保存温度: -20 °Cから100 °C
湿度範囲 (%):85%以下,不凝縮
マグネットワイヤ 隔熱:Bクラス 130°C
隔熱抵抗: 500 VDC で 100 M オーム
ダイレクト力: 1分間500VDC
シャフトの放射性プレー:0.02 最大 (450g負荷)
シャフトの軸弾:0.08 最大 (450g負荷)
最大放射力:28N (フレンズから20mm)
最大軸力:10N
| モデル | 保持トルク | ステップアングル | モーターの長さ | シャフトの種類 | 定位電流 |
| 42SHD4950 | 0.13N.m | 1.8° | 20mm | D シャフト 20mm | 1.0A |
| 42SHD4003 | 0.26N.m | 1.8° | 34mm | D シャフト 20mm | 0.4A |
| 42SHD0261 | 0.45N.m | 1.8° | 40mm | D シャフト 20mm | 1.68A |
| 42SHD4425 | 0.59N.m | 1.8° | 48mm | D 軸-24mm | 2.0A |
| 42SHD4813 | 0.8N.m | 1.8° | 60mm | D 軸-24mm | 2.1A |
| 身体長さ | スクロールの直径 | ピッチ | スクロールの長さ | ||
| 20mm 34mm 40mm 48mm 60mm |
5 | 2 | 20〜1000mm | ||
| 8 | |||||
| 6.35 | 1.27 | ||||
| 3.175 | |||||
| 6.35 | |||||
| 6.5 | 3 | ||||
| 6.35 | |||||
| 8 | 1 | ||||
| 2 | |||||
| 4 | |||||
| 8 | |||||
| 12 | |||||
