起源の場所 | 中国 |
ブランド名 | Casun |
証明 | CE,ROHS,ISO |
モデル番号 | 39SHD0609-40N |

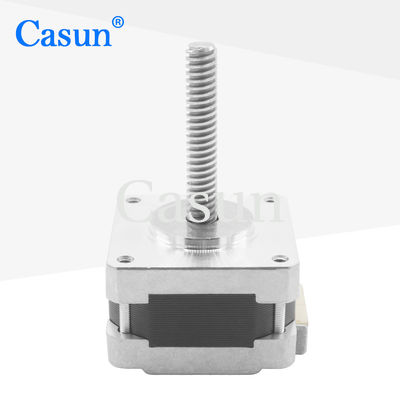

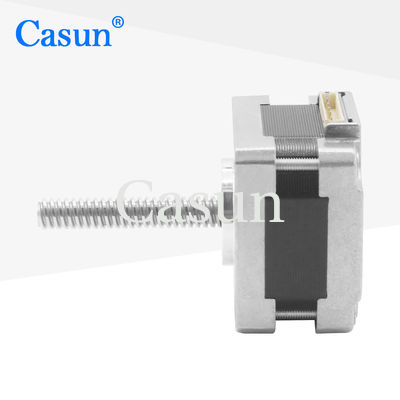

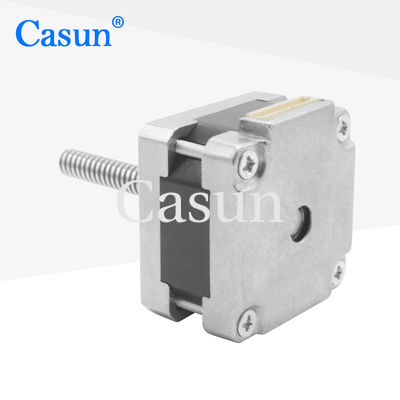

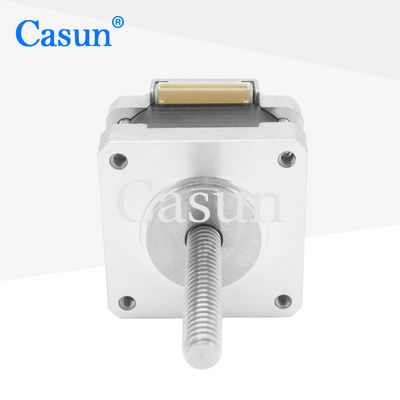

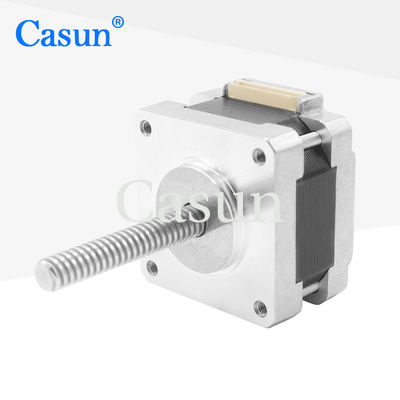

39の外付けドライブねじステッピング モーターに高精度、長い耐用年数、低負荷の消費、大きいトルク、よい逆特徴および便利な取付けのような利点がある。
オートメーション装置、医療機器、印刷機械類、織物の機械類、等のような分野で広く利用された。
特徴:
ステップ天使 |
1.8 ° |
Framのサイズ |
39のmm |
段階の数 |
4段階 |
評価される流れ |
0.28 A |
トルクの保持 |
120 mN.m |
抵抗 |
44オーム |
インダクタンス |
20 mH |
回転子の慣性 |
15 g cm ² |
モーター重量 |
0.17 kg |
鉛の数 |
6 |
関係 |
両極 |
ステップ角度:1.8°
最高温度:80°C最高
周囲温度:-20 50°Cへの°C
保管温度-20:100°Cへの°C
湿気範囲(%):85%以下、不凝縮
磁石ワイヤー絶縁材:クラスB 130のdeg C
絶縁抵抗:500 VDCの100Mのオーム
絶縁耐力:1分の500 VDC
シャフトの放射状の演劇:0.02Max.(450g負荷)
シャフトの軸演劇:0.08Max.(450g負荷)
最高。放射状力:28N (フランジからの20mm)
最高。軸力):10N
ボディ長さ
|
ねじの直径 | ピッチ | ねじの長さ |
20mm 22mm 23mm 25mm 29mm 30mm 34mm 38mm 48mm |
5 | 1 | 20 | 1000m |
2 | |||
6 | 1 | ||
6.5 | 3 | ||
8 | 20 | ||
M5 | 0.8 | ||
1.6 |
