| ブランド名: | Casun |
| モデル番号: | P35SHD4118-19G |
| MOQ: | 1個 |
| 価格: | $18.9-$24 |
| 支払条件: | D/A、T/T、L/C、D/P |
| 供給能力: | 40000+PCS+月 |

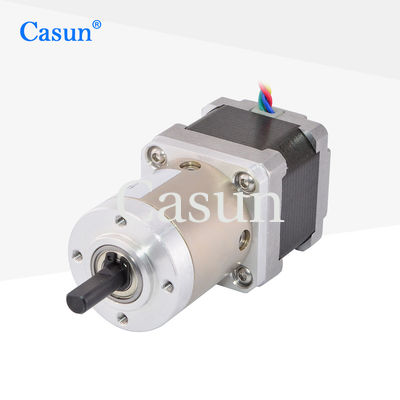

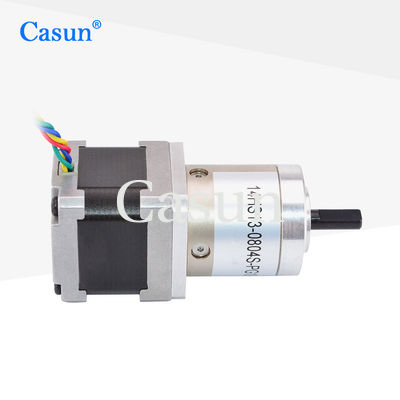

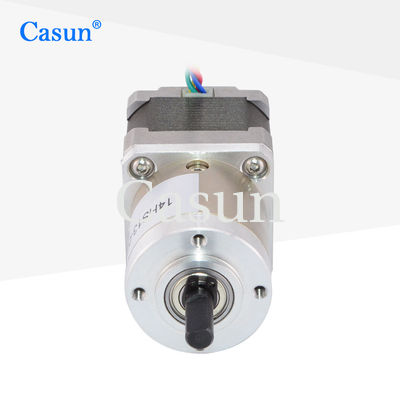

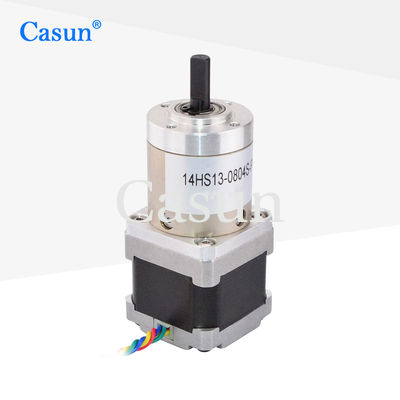

6.8V、1A、180mN.mのトルクを備えたNEMA 14ギアードステッピングモーターは、19:1のギア減速比を持つ高効率プラネタリーギアボックス減速機を特徴としています。この14HS13-0804S-PG19 NEMA 14ステッピングモーターは、コンパクトな42mmハイブリッドステッピングモーター設計で強力な保持トルクを提供します。
マイクロステッピングドライバーと組み合わせて使用すると、振動を低減し、より高いステップ解像度を実現できます。標準バージョンから選択するか、特定の要件を満たすためにカスタマイズされた構成をリクエストしてください。
| ステップ角 | 1.8° |
| フレームサイズ | 35 mm |
| 相数 | 2相 |
| 定格電流 | 1.0 A |
| 保持トルク | 180 mN.m |
| 抵抗 | 6.8 オーム |
| インダクタンス | 10 mH |
| ローター慣性 | 180 g-cm² |
| モーター重量 | 0.4 kg |
| ギア減速比 | 19.2:1 |
| 接続 | バイポーラ |
| ステップ角 | 1.8° |
| 最高温度 | 80℃以下 |
| 周囲温度 | -20℃～50℃ |
| 保管温度 | -20℃～100℃ |
| 湿度範囲 | 85%以下、結露なきこと |
| マグネットワイヤー絶縁 | クラスB 130℃ |
| 絶縁抵抗 | 500 VDCで100Mオーム |
| 耐電圧 | 500 VDCで1分間 |
| ハウジング材質 | 金属 |
| 出力部ベアリング | ボールベアリング |
| 最大ラジアル荷重（フランジから12mm） | ≤80N |
| 最大軸方向荷重 | ≤30N |
| シャフトのラジアル遊び（フランジ付近） | ≤0.06m |
| シャフトの軸方向遊び | ≤0.3mm |
| 無負荷時のバックラッシ | ≤1.5° |
| モーター長 | ギアボックス長 | 比率 | 効率 |
|---|---|---|---|
| 26 mm | |||
| 34 mm | |||
| 40 mm | 29.1 mm | 3.71 | 90% |
| 36.8 mm | 13.76 | 80% | |
| 44.6 mm | 51 | 70% | |
| 71 | |||
| 99.5 | |||
| 139 |
カスタマイズ可能:標準モーターがお客様のニーズを満たせない場合、お客様の要件に合わせてモーターをカスタマイズできます。カスタマイズ内容には、特殊シャフト、巻線パラメータ、取り付け寸法、特殊要件のリード線、コネクタなどが含まれますが、これらに限定されません。
