起源の場所 | 中国 |
ブランド名 | Casun |
証明 | CE,ROHS,ISO |
モデル番号 | 57SHD0408-160NT |

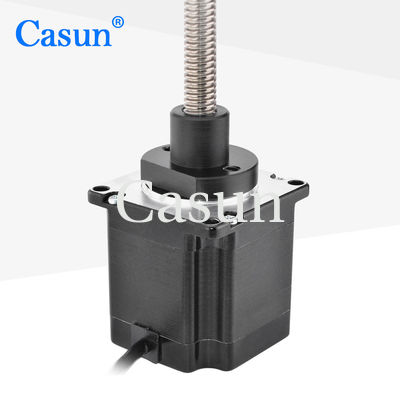

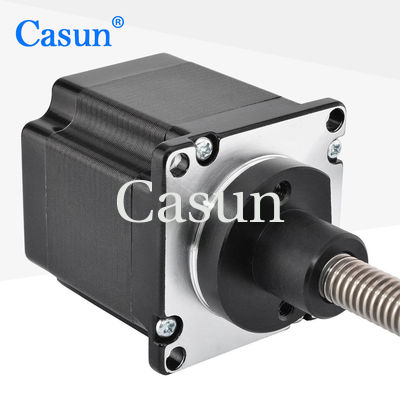

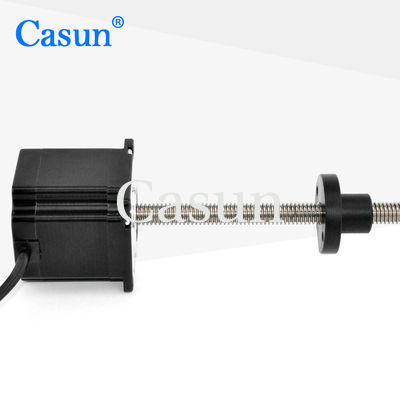

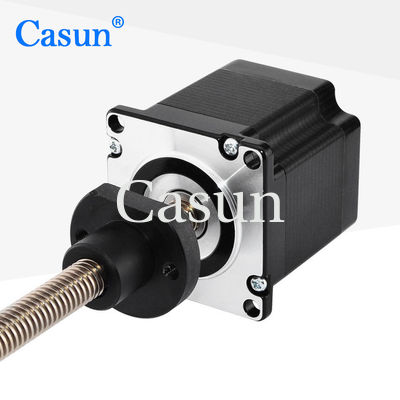

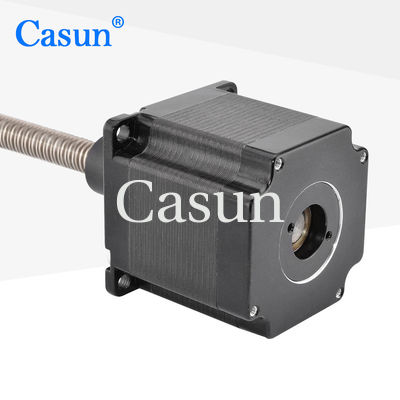

57個のねじステッピング モーターのねじドライブ構造はモーター動きを、モーター振動の確率および共鳴を減らすために安定でき、制御システムの安定性を改善する。
振動を減らし、より高いステップ決断を達成するのにmicrostepping運転者と使用しなさい。
特徴:
ステップ天使 |
1.8 ° |
Framのサイズ |
57のmm |
段階の数 |
2フェーズ |
評価される流れ |
2.8 A |
トルクの保持 |
1000 mN.m |
抵抗 |
1.2オーム |
インダクタンス |
4.2 mH |
回転子の慣性 |
260 g cm ² |
モーター重量 |
0.8 kg |
鉛の数 |
4 |
関係 |
両極 |
ステップ角度:1.8°
最高温度:80°C最高
周囲温度:-20 50°Cへの°C
保管温度-20:100°Cへの°C
湿気範囲(%):85%以下、不凝縮
磁石ワイヤー絶縁材:クラスB 130のdeg C
絶縁抵抗:500 VDCの100Mのオーム
絶縁耐力:1分の500 VDC
シャフトの放射状の演劇:0.02Max.(450g負荷)
シャフトの軸演劇:0.08Max.(450g負荷)
最高。放射状力:28N (フランジからの20mm)
最高。軸力):10N
ボディ長さ
|
ねじの直径 | ピッチ | ねじの長さ |
41mm
54mm
76mm
83mm
100mm |
8 | 1 | 20 | 1000m |
2 | |||
4 | |||
8 | |||
9.53 | 1.5875 | ||
3.175 | |||
25.4 | |||
10 | 2 | ||
4 | |||
10 | |||
20 | |||
12 | 4 | ||
15 | 4 | ||
8 |
