鉛ねじステッピング モーター
Created with Pixso.

鉛ねじ捕虜のステッピング モーターが付いている20X20X27mm NEMA 8のステッピング モーター

鉛ねじ捕虜のステッピング モーターが付いている20X20X27mm NEMA 8のステッピング モーター

ブランド名: Casun
モデル番号: 42SHD0034-81NP
MOQ: 1pc
価格: $9.68-$14
支払条件: D/A、T/T、L/C、D/P
Supply Ability: 40000+PCS+Month
詳細情報
起源の場所:
中国
証明:
CE,ROHS,ISO
ステップ天使:
1.8°
保持トルク:
14mN.m
現在:
0.5A
モーターの長さ:
27.5mm
シャフト:
ねじシャフト81mmの長さ
Customized:
The motor can be designed &manufactured with customized request.
パッケージの詳細:
カートン:38x29xc14m
ハイライト:

20X20X27mm NEMA 8

,

27mm NEMA 8のステッピング モーター

,

NEMA 8の捕虜のステッピング モーター

製品の説明

20mm外ねじモータの外ねじ駆動構造により、モータの動作が安定し、モータの振動や共振の可能性が低減され、制御システムの安定性が向上します。

コンパクトな構造で、スペースが限られたシーンに適しています。



特徴:

  • バイポーラまたはユニポーラバージョンが利用可能

  • ハイブリッドステッパー構造

  • シングルシャフトまたはダブルシャフトのバージョンが利用可能

  • ハイテク産業および電子産業機器に「複数の国際認証」を提供

  • 当社のエンジニアが 48 時間以内にご連絡し、最適なソリューションを提供いたします





モーター仕様

ステップエンジェル

1.8°

フレームサイズ

20mm

フェーズ数

2フェーズ

定格電流

0.5A

保持トルク

14mN.m

抵抗

5.5オーム

インダクタンス

1.5mH

ローター慣性

2g-cm2

モーター重量

0.08kg

リードの数

4

繋がり

バイポーラ

寸法

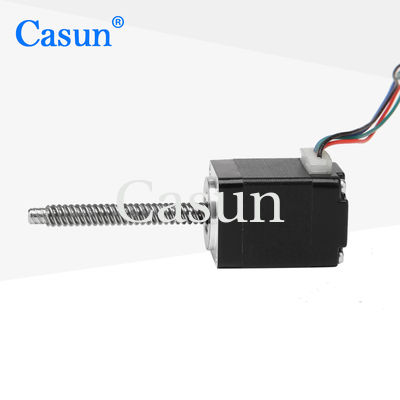

鉛ねじ捕虜のステッピング モーターが付いている20X20X27mm NEMA 8のステッピング モーター 0

















動作仕様



ステップ角: 1.8°

最高温度:最大80℃

周囲温度: -20 °C ~ 50 °C

保存温度 -20: °C ~ 100°C

湿度範囲(%):85%以下、結露なきこと

マグネットワイヤ絶縁:クラスB 130℃

絶縁抵抗: 500 VDC で 100M オーム

耐電圧 :DC500V 1分間

シャフトラジアル遊び:0.02Max.(450g荷重)

シャフト軸方向の遊び:0.08Max.(450g荷重)

最大。ラジアル力:28N(フランジから20mm)

最大。軸力):10N







サブモデル





身長



ネジの直径 ピッチ ネジの長さ

27mm



30mm



38mm



42mm



47mm

3.5 0.696 20~1000m
1.2192
2.44
4
4 2
4.76 5.08
5 2
4
8
5.08
5.56 4.8765





ダウンロード

当社の標準モーターがお客様のニーズを満たすことができない場合は、

ニーズに応じてモーターをカスタマイズできます


カスタマイズ内容には、特別なシャフト、巻線パラメータ、設置寸法、特別な要件のあるリード線、コネクタなどが含まれますが、これらに限定されません。

オプション:

エンコーダ

ブレーキ

ギアボックス

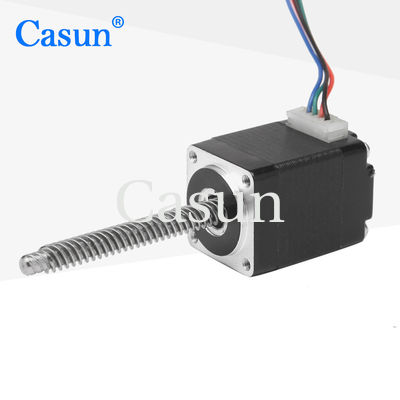

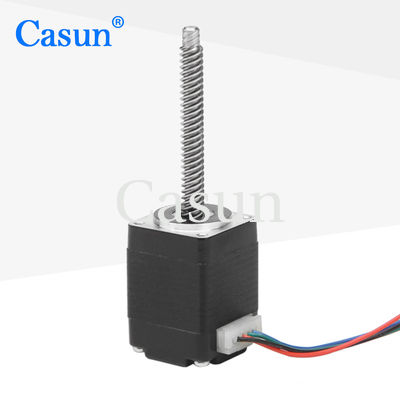

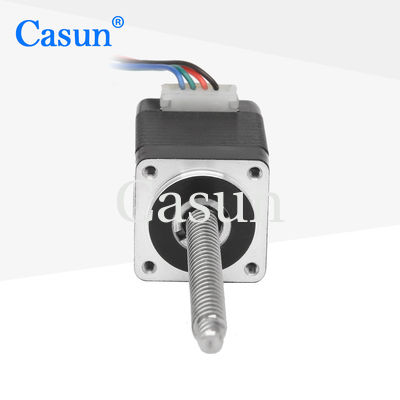

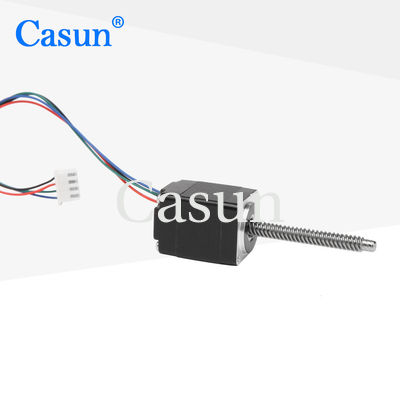

鉛ねじ捕虜のステッピング モーターが付いている20X20X27mm NEMA 8のステッピング モーター 1 鉛ねじ捕虜のステッピング モーターが付いている20X20X27mm NEMA 8のステッピング モーター 2 鉛ねじ捕虜のステッピング モーターが付いている20X20X27mm NEMA 8のステッピング モーター 3 鉛ねじ捕虜のステッピング モーターが付いている20X20X27mm NEMA 8のステッピング モーター 4
