| ブランド名: | Casun |
| モデル番号: | 57SHD4816-201GHH |
| MOQ: | 1個 |
| 価格: | $100-$102 |
| 支払条件: | D/A、T/T、L/C、D/P |
| 供給能力: | 40000+PCS+月 |

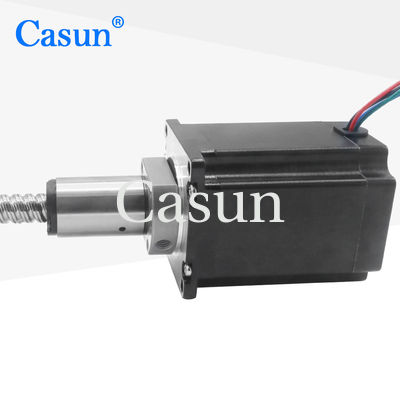

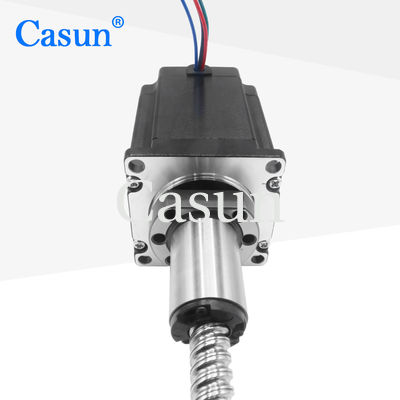

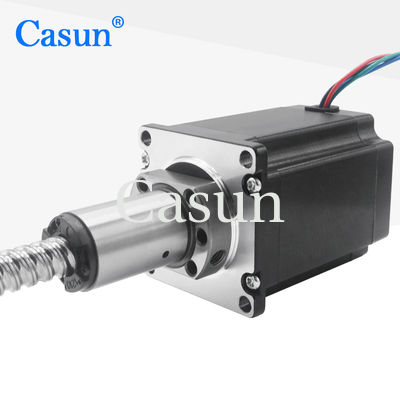

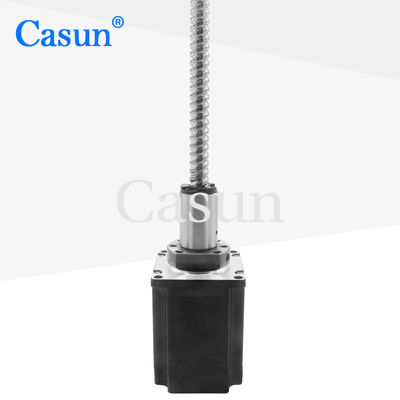

Nema 23 外付けボールねじリニアステッピングモーター、保持トルク2000mNm、定格電流4.0A、長さ76mm、リードねじ径24mm。リード長201mmで、3Dプリンター用途や精密モーションコントロールシステムに最適です。
42mmハイブリッドステッピングモーターシリーズは、様々なサイズで強力な保持トルクを提供します。マイクロステップドライバーと併用することで、振動を低減し、より高いステップ解像度を実現します。標準バージョンまたはカスタマイズ構成で利用可能です。
| 仕様 | 値 |
|---|---|
| ステップ角 | 1.8° |
| フレームサイズ | 42 mm |
| 相数 | 2相 |
| 定格電流 | 3A |
| 保持トルク | 2000 mN.m |
| 抵抗 | 0.95 ohm |
| インダクタンス | 3.6 mH |
| ローター慣性 | 460 g-cm² |
| モーター重量 | 1.4 kg |
| リードねじ | SPS01210-2.8 |
| 接続 | バイポーラ |
| パラメータ | 仕様 |
|---|---|
| ステップ角 | 1.8° |
| 最高温度 | 80℃（最大） |
| 周囲温度 | -20℃～50℃ |
| 保管温度 | -20℃～100℃ |
| 湿度範囲 | 85%以下、結露なきこと |
| マグネットワイヤー絶縁 | クラスB 130℃ |
| 絶縁抵抗 | 100MΩ（500VDC） |
| 耐電圧 | 500VDC 1分間 |
| シャフトラジアルプレイ | 0.02（最大）（450g負荷） |
| シャフトアキシャルプレイ | 0.08（最大）（450g負荷） |
| 最大ラジアルフォース | 28N（フランジから20mm） |
| 最大アキシャルフォース | 10N |
| モデル | 保持トルク | ステップ角 | モーター長 | シャフトタイプ | 定格電流 |
|---|---|---|---|---|---|
| 42SHD4950 | 0.13N.m | 1.8° | 20mm | Dシャフト-20mm | 1.0A |
| 42SHD4003 | 0.26N.m | 1.8° | 34mm | Dシャフト-20mm | 0.4A |
| 42SHD0261 | 0.45N.m | 1.8° | 40mm | Dシャフト-20mm | 1.68A |
| 42SHD4425 | 0.59N.m | 1.8° | 48mm | Dシャフト-24mm | 2.0A |
| 42SHD4813 | 0.8N.m | 1.8° | 60mm | Dシャフト-24mm | 2.1A |
標準モーターがお客様のニーズを満たせない場合、お客様の要件に合わせてモーターをカスタマイズできます。カスタマイズ内容には、特殊シャフト、巻線パラメータ、取り付け寸法、特殊要件のリード線、コネクタなどが含まれますが、これらに限定されません。
下記の「見積もり依頼」ボタンをクリックして、お客様の要件をお知らせください。
見積もり依頼
