ハイブリッドステッピングモーター
Created with Pixso.

550mN.M 2フェーズ3.0V DC NEMA 17の雑種のステッピング モーター42x42mm

550mN.M 2フェーズ3.0V DC NEMA 17の雑種のステッピング モーター42x42mm

ブランド名: Casun
モデル番号: 42SHD0437-24BH
MOQ: 1pc
価格: $3.14-$5
支払条件: D/A、T/T、L/C、D/P
Supply Ability: 40000+PCS+Month
詳細情報
起源の場所:
中国
証明:
CE,ROSH,ISO
ステップ天使:
1.8°
保持トルク:
550mN.m
現在:
1.68A
モーターの長さ:
48mm
シャフト:
製粉の平らなシャフト24mmの長さ
Customized:
The motor can be designed &manufactured with customized request.
パッケージの詳細:
カートン:36x29x14cm
ハイライト:

2フェーズ3.0V DC NEMA 17

,

雑種のステッピング モーター42x42mm

,

550mN.M NEMA 17

製品の説明

42mm雑種のステッピング モーター シリーズはサイズの範囲入って来、強い把握トルクを提供する。

振動および増加のステップ決断を下げるのにmicrostepping運転者と共に使用しなさい。

ベース モデルを選ぶか、またはあなたに独特である構成を頼みなさい。



特徴:

  • 単極か両極の版は提供される

  • 電子産業設備およびハイテク産業装置のため

  • シングルまたはダブル シャフトとの変化で利用できる

  • 「多数の国際的な証明」は要求される

  • 巧妙な製造の研究開発





モーター指定



ステップ天使

1.8 °

Framのサイズ

42のmm

段階の数

2フェーズ

評価される流れ

1.68のA

トルクの保持

550 mN.m

抵抗

1.8オーム

インダクタンス

4.5 mH

回転子の慣性

72 g cm ²

モーター重量

0.38 kg

鉛の数

4

関係

両極

出現

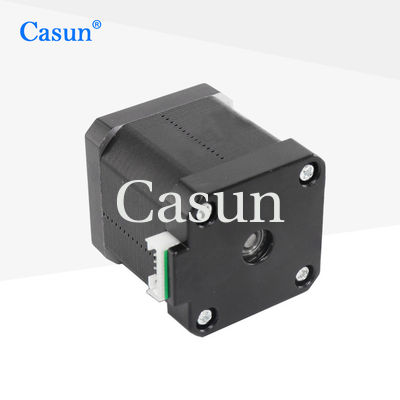

550mN.M 2フェーズ3.0V DC NEMA 17の雑種のステッピング モーター42x42mm 0

次元

550mN.M 2フェーズ3.0V DC NEMA 17の雑種のステッピング モーター42x42mm 1


作動の指定

ステップ角度:1.8°

最高温度:80°C最高

周囲温度:-20 50°Cへの°C

保管温度-20:100°Cへの°C

湿気範囲(%):85%以下、不凝縮

磁石ワイヤー絶縁材:クラスB 130のdeg C

絶縁抵抗:500 VDCの100Mのオーム

絶縁耐力:1分の500 VDC







トルクのカーブ















サブモデル

モデル トルクの保持 ステップ角度 モーター長さ タイプのシャフト 評価される流れ
42SHD4950 0.13N.m 1.8° 20mm Dシャフト20mm 1.0A
42SHD4003 0.26N.m 1.8° 34mm Dシャフト20mm 0.4A
42SHD0261 0.45N.m 1.8° 40mm Dシャフト20mm 1.68A
42SHD4425 0.59N.m 1.8° 48mm Dシャフト24mm 2.0A
42SHD4813 0.8N.m 1.8° 60mm Dシャフト24mm 2.1A





ダウンロード

私達の標準的なモーターがあなたの必要性を満たすことができなければ

私達はあなたの必要性に従ってモーターをカスタマイズしてもいい


カスタマイズされた内容は、特別な条件、コネクター、等の導線を含んでいるが、特別なシャフト、巻く変数、設置次元に限られない。

選択:

エンコーダー

ブレーキ

変速機

シャフト

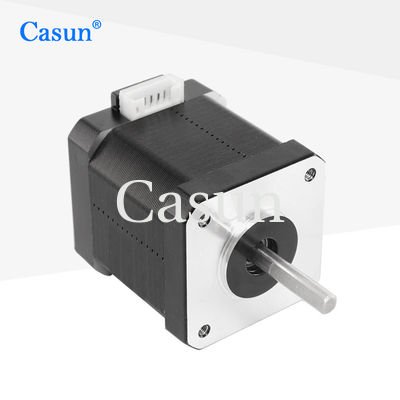

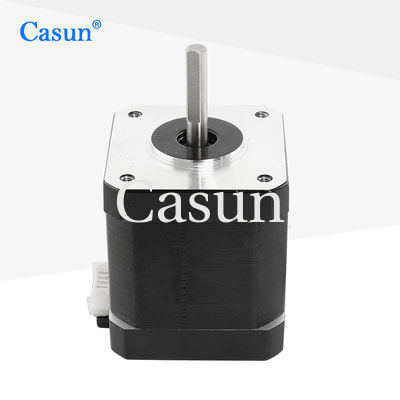

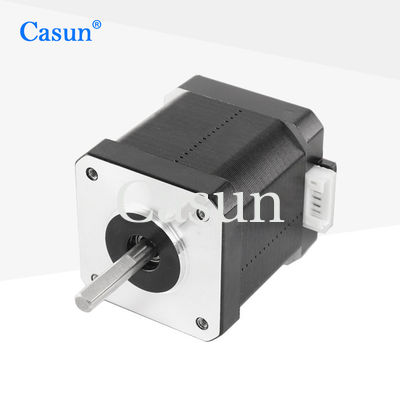

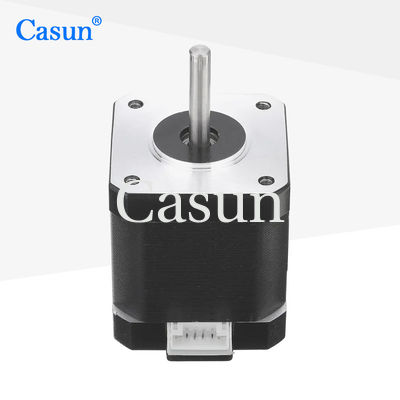

550mN.M 2フェーズ3.0V DC NEMA 17の雑種のステッピング モーター42x42mm 2 550mN.M 2フェーズ3.0V DC NEMA 17の雑種のステッピング モーター42x42mm 3 550mN.M 2フェーズ3.0V DC NEMA 17の雑種のステッピング モーター42x42mm 4 550mN.M 2フェーズ3.0V DC NEMA 17の雑種のステッピング モーター42x42mm 5



次私達にあなたの条件を言うために「得る引用」ボタンをかちりと鳴らしなさい。
