起源の場所 | 中国 |
ブランド名 | Casun |
証明 | CE,ROHS,ISO |
モデル番号 | 42SHD0423-22B |

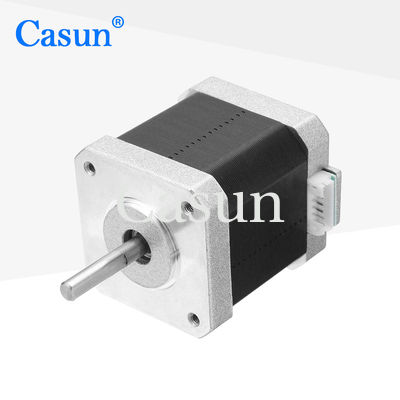

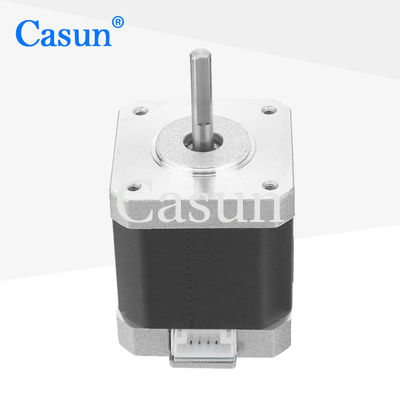

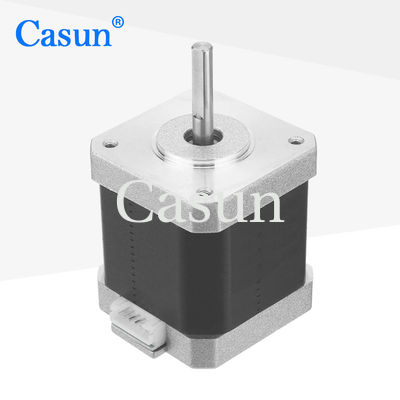

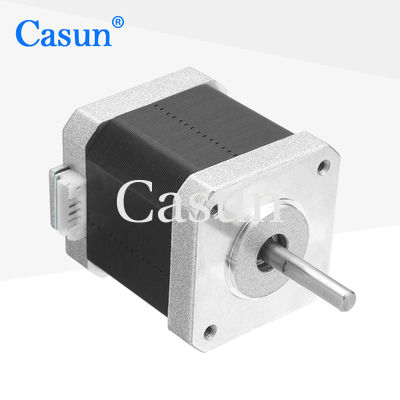

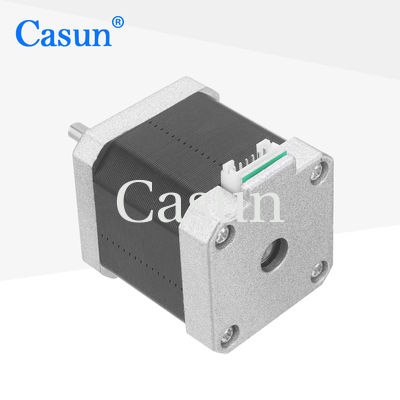

42mm雑種のステッピング モーターによいトルクの特徴があり、低い速度および高い負荷で安定した出力トルクを提供できる。
ロボット工学、3Dプリンター、装置およびプリンターを刻む。
特徴:
ステップ天使 |
1.8 ° |
Framのサイズ |
42のmm |
段階の数 |
2フェーズ |
評価される流れ |
1.5 A |
トルクの保持 |
550 mN.m |
抵抗 |
2.4オーム |
インダクタンス |
4.0 mH |
回転子の慣性 |
72 g cm ² |
モーター重量 |
0.38 kg |
鉛の数 |
4 |
関係 |
両極 |
ステップ角度:1.8°
最高温度:80°C最高
周囲温度:-20 50°Cへの°C
保管温度-20:100°Cへの°C
湿気範囲(%):85%以下、不凝縮
磁石ワイヤー絶縁材:クラスB 130のdeg C
絶縁抵抗:500 VDCの100Mのオーム
絶縁耐力:1分の500 VDC
モデル | トルクの保持 | ステップ角度 | モーター長さ | タイプのシャフト | 評価される流れ |
42SHD4950 | 0.13N.m | 1.8° | 20mm | Dシャフト20mm | 1.0A |
42SHD4003 | 0.26N.m | 1.8° | 34mm | Dシャフト20mm | 0.4A |
42SHD0261 | 0.45N.m | 1.8° | 40mm | Dシャフト20mm | 1.68A |
42SHD4425 | 0.59N.m | 1.8° | 48mm | Dシャフト24mm | 2.0A |
42SHD4813 | 0.8N.m | 1.8° | 60mm | Dシャフト24mm | 2.1A |
