ハイブリッドステッピングモーター
Created with Pixso.

【42SHD0440の】 NEMA 17 CNCのキット400mN.mのトルク12V DC 42x48mmのサイズの1.8度のステップ モーター

【42SHD0440の】 NEMA 17 CNCのキット400mN.mのトルク12V DC 42x48mmのサイズの1.8度のステップ モーター

ブランド名: Casun
モデル番号: 42SHD0440-26B
MOQ: 1pc
価格: $3.14-$5
支払条件: D/A、T/T、L/C、D/P
供給能力: 40000+PCS+Month
詳細情報
起源の場所:
中国
証明:
CE,ROHS,ISO
ステップ天使:
1.8°
保持トルク:
400mN・m
現在:
0.4A
モーターの長さ:
48mm
シャフト:
製粉の平らなシャフト26mmの長さ
Customized:
The motor can be designed &manufactured with customized request.
パッケージの詳細:
カートン:36x29x14cm
ハイライト:

1.8度 NEMA 17 CNCキット

,

400mN.m NEMA 17 CNC キット

,

12V DC NEMA 17 CNC キット

製品の説明

NEMA 17 モーターは、市場で一般的に見られる標準サイズの 1 つであるため、一般に広く供給され、サポートされています。

プリンター、彫刻ツール、ロボット工学など



特徴:

  • バイポーラまたはユニポーラバージョンが利用可能

  • 最適なソリューションを提供するために、当社のエンジニアが 48 時間以内にご連絡します。

  • ディーラー募集中!!

  • プロのドライブトレイン ソリューション スペシャリスト

  • 10年保証で安心してお買い物





モーター仕様



ステップエンジェル

1.8°

フレームサイズ

42mm

フェーズ数

2フェーズ

定格電流

0.4A

保持トルク

400mN.m

抵抗

30オーム

インダクタンス

37mH

ローター慣性

72 g-cm2

モーター重量

0.38kg

リードの数

4

繋がり

バイポーラ

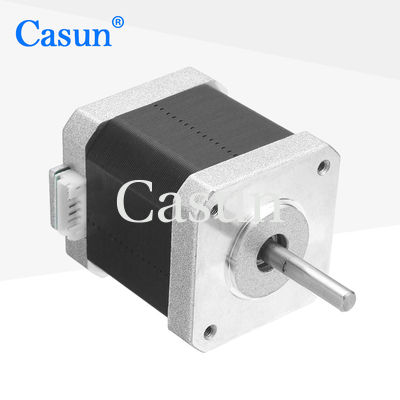

外観

【42SHD0440の】 NEMA 17 CNCのキット400mN.mのトルク12V DC 42x48mmのサイズの1.8度のステップ モーター 0

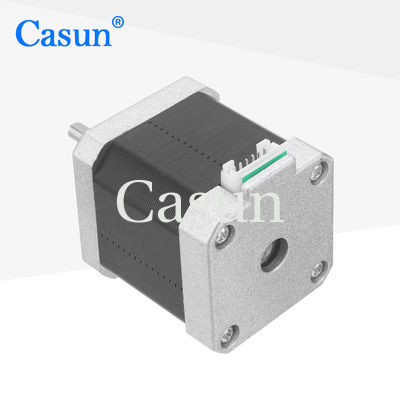

寸法

【42SHD0440の】 NEMA 17 CNCのキット400mN.mのトルク12V DC 42x48mmのサイズの1.8度のステップ モーター 1


動作仕様

ステップ角: 1.8°

最高温度:最大80℃

周囲温度: -20 °C ~ 50 °C

保存温度 -20: °C ~ 100°C

湿度範囲(%):85%以下、結露なきこと

マグネットワイヤ絶縁:クラスB 130℃

絶縁抵抗: 500 VDC で 100M オーム

耐電圧 :DC500V 1分間







トルク曲線













サブモデル

モデル 保持トルク ステップ角度 モーターの長さ シャフトの種類 定格電流
42SHD4950 0.13N・m 1.8° 20mm Dシャフト-20mm 1.0A
42SHD4003 0.26N・m 1.8° 34mm Dシャフト-20mm 0.4A
42SHD0261 0.45N・m 1.8° 40mm Dシャフト-20mm 1.68A
42SHD4425 0.59Nm 1.8° 48mm Dシャフト-24mm 2.0A
42SHD4813 0.8N・m 1.8° 60mm Dシャフト-24mm 2.1A





ダウンロード

当社の標準モーターがお客様のニーズを満たすことができない場合は、

ニーズに応じてモーターをカスタマイズできます


カスタマイズ内容には、特別なシャフト、巻線パラメータ、設置寸法、特別な要件のあるリード線、コネクタなどが含まれますが、これらに限定されません。

オプション:

エンコーダ

ブレーキ

ギアボックス

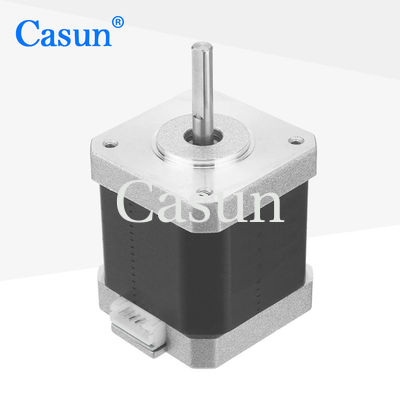

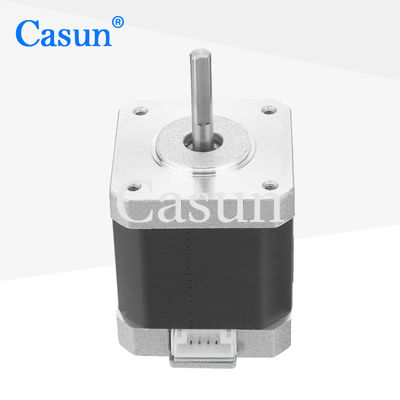

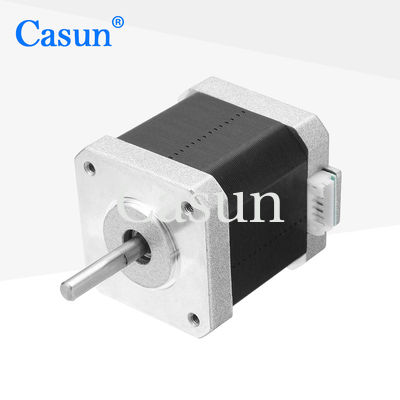

【42SHD0440の】 NEMA 17 CNCのキット400mN.mのトルク12V DC 42x48mmのサイズの1.8度のステップ モーター 2 【42SHD0440の】 NEMA 17 CNCのキット400mN.mのトルク12V DC 42x48mmのサイズの1.8度のステップ モーター 3 【42SHD0440の】 NEMA 17 CNCのキット400mN.mのトルク12V DC 42x48mmのサイズの1.8度のステップ モーター 4 【42SHD0440の】 NEMA 17 CNCのキット400mN.mのトルク12V DC 42x48mmのサイズの1.8度のステップ モーター 5
