ハイブリッドステッピングモーター
Created with Pixso.

【42SHD0441の】 42x42x48mm 3Dプリンター雑種NEMA 17のステッピング モーターのための1.8度2フェーズ1.2A

【42SHD0441の】 42x42x48mm 3Dプリンター雑種NEMA 17のステッピング モーターのための1.8度2フェーズ1.2A

ブランド名: Casun
モデル番号: 42SHD0441-24B1
MOQ: 1pc
価格: $3.14-$5
支払条件: D/A、T/T、L/C、D/P
Supply Ability: 40000+PCS+Month
詳細情報
起源の場所:
中国
証明:
CE,ROHS,ISO
ステップ天使:
1.8°
保持トルク:
420mN・m
現在:
1.2A
モーターの長さ:
48mm
シャフト:
製粉の平らなシャフト24mmの長さ
Customized:
The motor can be designed &manufactured with customized request.
パッケージの詳細:
カートン:36x29x14cm
ハイライト:

1.8程度NEMA 17のステッピング モーター

,

1.2A NEMA 17 ステップモーター

,

3Dプリンタ NEMA 17 ステップモーター

製品の説明

NEMA 17 モーターは、より高いトルクを提供できるため、比較的高速でスムーズな動作を維持しながら、より大きな負荷を駆動することができます。

マイクロステッピングドライバーと併用すると、振動が軽減され、より高いステップ分解能が得られます。



特徴:

  • バイポーラまたはユニポーラバージョンが利用可能

  • ハイテク産業・電子産業機器向け

  • 当社では受託製造と専門サービスの両方をご利用いただけます。ディーラーが必要です!

  • プロのドライブトレイン ソリューション スペシャリスト

  • 10年間の保証があるので安心して購入できます





モーター仕様



ステップエンジェル

1.8°

フレームサイズ

42mm

フェーズ数

2フェーズ

定格電流

1.2A

保持トルク

420mN.m

抵抗

3.2オーム

インダクタンス

6.0mH

ローター慣性

72 g-cm2

モーター重量

0.38kg

リードの数

4

繋がり

バイポーラ

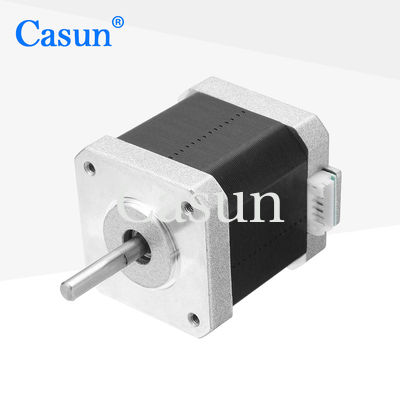

外観

【42SHD0441の】 42x42x48mm 3Dプリンター雑種NEMA 17のステッピング モーターのための1.8度2フェーズ1.2A 0

寸法

【42SHD0441の】 42x42x48mm 3Dプリンター雑種NEMA 17のステッピング モーターのための1.8度2フェーズ1.2A 1


動作仕様

ステップ角: 1.8°

最高温度:最大80℃

周囲温度: -20 °C ~ 50 °C

保存温度 -20: °C ~ 100°C

湿度範囲(%):85%以下、結露なきこと

マグネットワイヤ絶縁:クラスB 130℃

絶縁抵抗: 500 VDC で 100M オーム

耐電圧 :DC500V 1分間







トルク曲線













サブモデル

モデル 保持トルク ステップ角度 モーターの長さ シャフトの種類 定格電流
42SHD4950 0.13N・m 1.8° 20mm Dシャフト-20mm 1.0A
42SHD4003 0.26N・m 1.8° 34mm Dシャフト-20mm 0.4A
42SHD0261 0.45N・m 1.8° 40mm Dシャフト-20mm 1.68A
42SHD4425 0.59Nm 1.8° 48mm Dシャフト-24mm 2.0A
42SHD4813 0.8N・m 1.8° 60mm Dシャフト-24mm 2.1A





ダウンロード

当社の標準モーターがお客様のニーズを満たすことができない場合は、

ニーズに応じてモーターをカスタマイズできます


カスタマイズ内容には、特別なシャフト、巻線パラメータ、設置寸法、特別な要件のあるリード線、コネクタなどが含まれますが、これらに限定されません。

オプション:

エンコーダ

ブレーキ

ギアボックス

【42SHD0441の】 42x42x48mm 3Dプリンター雑種NEMA 17のステッピング モーターのための1.8度2フェーズ1.2A 2 【42SHD0441の】 42x42x48mm 3Dプリンター雑種NEMA 17のステッピング モーターのための1.8度2フェーズ1.2A 3 【42SHD0441の】 42x42x48mm 3Dプリンター雑種NEMA 17のステッピング モーターのための1.8度2フェーズ1.2A 4 【42SHD0441の】 42x42x48mm 3Dプリンター雑種NEMA 17のステッピング モーターのための1.8度2フェーズ1.2A 5
