| ブランド名: | Casun |
| モデル番号: | 42SHD0246-5G1 |
| MOQ: | 1個 |
| 価格: | $20.92-$23.92 |
| 支払条件: | D/A、T/T、L/C、D/P |
| 供給能力: | 40000+PCS+月 |

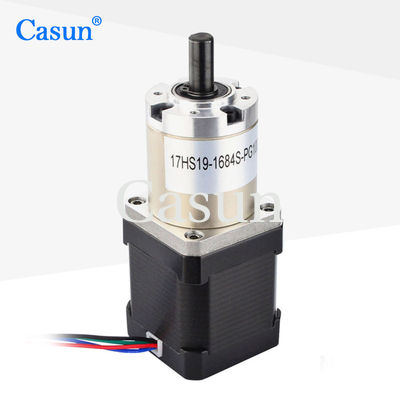

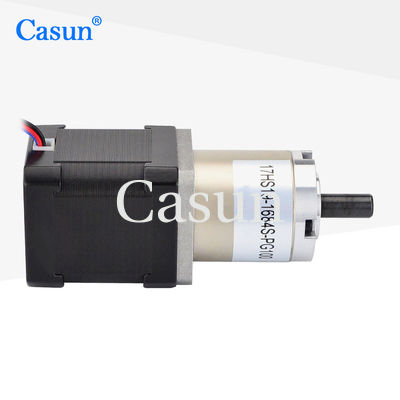

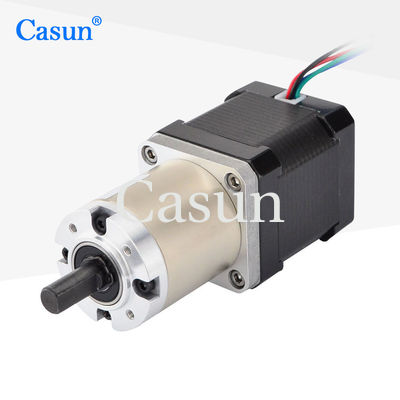

NEMA17ステッピングモーターギア減速機 8.4V 0.7A 0.5KG 2相ステッピングモーター（医療機器および印刷機械用）。42mmハイブリッドステッピングモーターシリーズは、様々なサイズで強力な保持トルクを提供します。マイクロステップドライバーと併用することで、振動を低減し、より高いステップ解像度を実現します。ベースラインバージョンを選択するか、独自のカスタマイズ構成をリクエストしてください。
| ステップ角 | 1.8° |
|---|---|
| フレームサイズ | 42 mm |
| 相数 | 2相 |
| 定格電流 | 0.7 Amp |
| 保持トルク | 400mN.m |
| 抵抗 | 12Ω |
| インダクタンス | 20mH |
| ローター慣性 | 57g-cm² |
| モーター重量 | 0.5kg |
| ギア減速比 | 5.18:1 |
| 接続 | バイポーラ |
| ステップ角 | 1.8° |
|---|---|
| 最高温度 | 80℃（最大） |
| 周囲温度 | -20℃～50℃ |
| 保管温度 | -20℃～100℃ |
| 湿度範囲 | 85%以下、結露なきこと |
| マグネットワイヤ絶縁 | クラスB 130℃ |
| 絶縁抵抗 | 100MΩ（500VDCにて） |
| 耐電圧 | 500VDC（1分間） |
| ハウジング材質 | 金属 |
|---|---|
| 出力部ベアリング | ボールベアリング |
| 最大ラジアル荷重（フランジから12mm） | ≤80N |
| 最大軸方向荷重 | ≤30N |
| シャフトのラジアルプレイ（フランジ付近） | ≤0.06mm |
| シャフトの軸方向プレイ | ≤0.3mm |
| 無負荷時のバックラッシ | 1.5° |
| モーター長 | ギアボックス長 | 比率 | 効率 |
|---|---|---|---|
| 34 mm | 27.2 mm | 3.71 | 90% |
| 40 mm | 35 mm | 5.18 | 80% |
| 48 mm | 42.7 mm | 13.76 | 70% |
| 60 mm | 42.7 mm | 19.2 | 70% |
標準モーターがお客様のニーズを満たせない場合、お客様の要件に合わせてモーターをカスタマイズできます。カスタマイズ内容には、特殊シャフト、巻線パラメータ、取り付け寸法、特殊要件のリード線、コネクタなどが含まれますが、これらに限定されません。
ご要望をお聞かせいただくには、以下の「見積もりを依頼する」ボタンをクリックしてください。
