起源の場所:
中国
ブランド名:
Casun
証明:
CE,ROHS,ISO
モデル番号:
86SHD4101-10G
私達に連絡しなさい

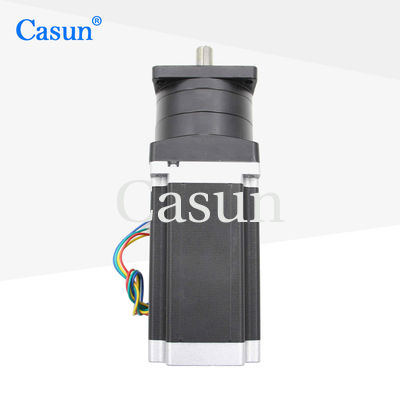

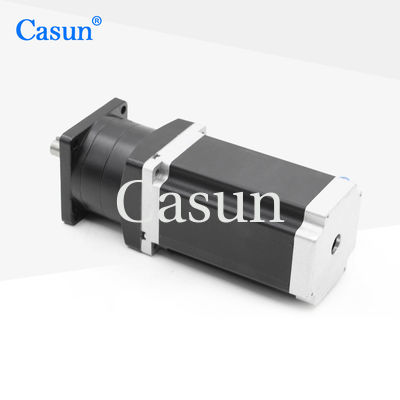

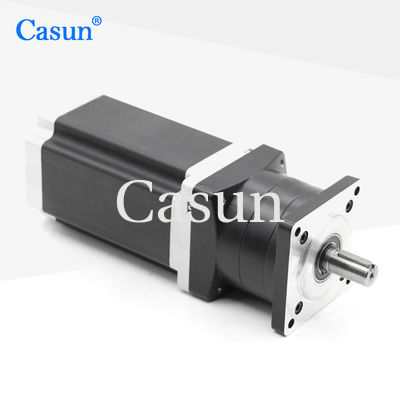

NEMA34は印刷のためのステッピング モーター4.5N 2.3KGのステッピング モーター、化学器械を連動させた
42mm雑種のステッピング モーター シリーズはいろいろなサイズの強力な把握トルクを提供する。
振動を減らし、より高いステップ決断を達成するのにmicrostepping運転者と使用しなさい。
ベースライン版を選ぶか、またはあなた自身のカスタマイズされた構成を要求しなさい。
特徴:
|
ステップ天使
|
1.8 ° |
|
Framのサイズ
|
86mm |
|
段階の数
|
2フェーズ |
|
評価される流れ
|
4.0Amp |
|
トルクの保持
|
4.5N.m |
|
抵抗
|
0.87om |
|
インダクタンス
|
7.3mH |
|
回転子の慣性
|
1400g cm ² |
|
モーター重量
|
2.3kg |
|
ギヤ縮小率
|
10:1 |
|
関係
|
両極 |
モーター
ステップ角度:1.8°
最高温度:80°C最高
周囲温度:-20 50°Cへの°C
保管温度-20:100°Cへの°C
湿気範囲（%）:85%以下、不凝縮
磁石ワイヤー絶縁材:クラスB 130のdeg C
絶縁抵抗:500 VDCの100Mのオーム
絶縁耐力:1分の500 VDC
ギヤ ボックス
材料の収容:金属
出力の忍耐:玉軸受
Max.Radialの負荷（フランジからの12mm）:≤80N
Max.Shaftの軸負荷:≤30N
シャフトの放射状の演劇（近くフランジを付けたようになるため）:≤0.06mm
シャフトの軸演劇:≤0.3mm
正価格販売のバックラッシュ:1.5°
| モーター長さ | 変速機の長さ | Raio | 効率 | ||
| 34のmm 40のmm 48のmm 60のmm |
27.2 mm | 3.71 | 90% | ||
| 5.18 | |||||
| 35のmm | 13.76 | 80% | |||
| 19.2 | |||||
| 26.8 | |||||
| 42.7 mm | 51 | 70% | |||
| 71 | |||||
| 99.5 | |||||
| 139 | |||||
