| ブランド名: | Casun |
| モデル番号: | 57SHD4833-4G |
| MOQ: | 1個 |
| 価格: | $27.38.38-$30.38 |
| 支払条件: | D/A、T/T、L/C、D/P |
| 供給能力: | 40000+PCS+月 |

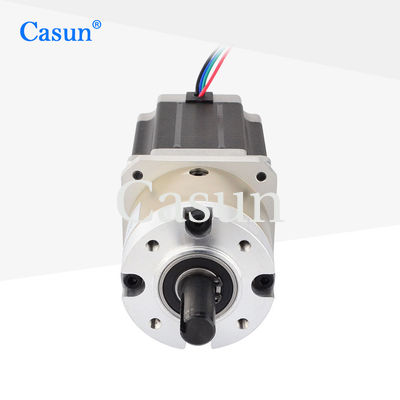

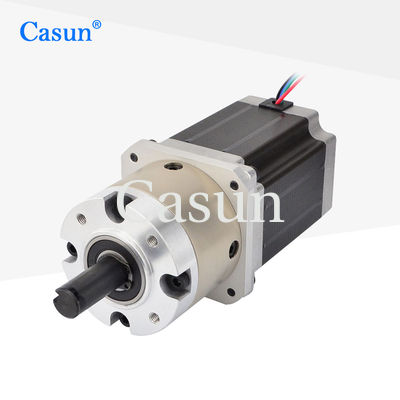

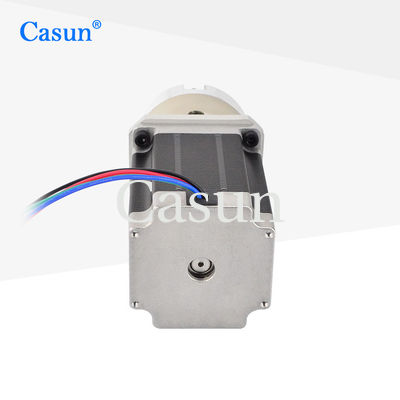

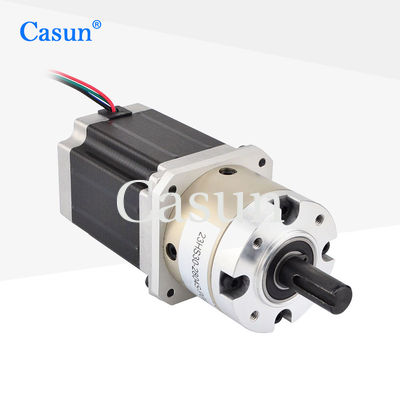

NEMA23 57MMX57MM ギア付きステッピングモーター 1.89mN 1.4KG ステップモーター（プラネタリーギアボックス付き）
57mm ハイブリッドステッピングモーターシリーズは、様々なサイズで強力な保持トルクを提供します。マイクロステップドライバと組み合わせて使用することで、振動を低減し、より高いステップ分解能を実現できます。標準バージョンを選択するか、独自のカスタム構成をリクエストしてください。
| ステップ角 | 1.8° |
| フレームサイズ | 57mm |
| 相数 | 2相 |
| 定格電流 | 2.8A |
| 保持トルク | 1.89N.m |
| 抵抗 | 1.13Ω |
| インダクタンス | 5.6mH |
| ローター慣性 | 460g-cm² |
| モーター重量 | 1.4kg |
| ギア減速比 | 4.25:1 |
| 接続 | バイポーラ |
| ステップ角 | 1.8° |
| 最高温度 | 80℃（最大） |
| 周囲温度 | -20℃～50℃ |
| 保管温度 | -20℃～100℃ |
| 湿度範囲 | 85%以下、結露なきこと |
| マグネットワイヤ絶縁 | クラスB 130℃ |
| 絶縁抵抗 | 100MΩ（500VDC） |
| 耐電圧 | 500VDC 1分間 |
| ハウジング材質 | 金属 |
| 出力部ベアリング | ボールベアリング |
| 最大ラジアル荷重（フランジから12mm） | ≤80N |
| 最大軸方向荷重 | ≤30N |
| シャフトのラジアルプレイ（フランジ付近） | ≤0.06mm |
| シャフトの軸方向プレイ | ≤0.3mm |
| 無負荷時のバックラッシ | 1.5° |
| モーター長 | ギアボックス長 | 比率 | 効率 |
|---|---|---|---|
| 34 mm | 27.2 mm | 3.71 | 90% |
| 40 mm | 5.18 | ||
| 48 mm | 35 mm | ||
| 60 mm | 13.76 | ||
| 19.2 mm | 42.7 mm | 26.8 | 80% |
| 42.7 mm | 51 | ||
| 71 mm | 71 | ||
| 99.5 mm | 99.5 | ||
| 139 mm | - | 139 | 70% |
標準モーターがお客様のニーズを満たせない場合は、お客様の要件に合わせてモーターをカスタマイズできます。カスタマイズ内容には、特殊シャフト、巻線パラメータ、取り付け寸法、特殊要件付きリード線、コネクタなどが含まれますが、これらに限定されません。
お客様の要件をお知らせいただくために、以下の「見積もり依頼」ボタンをクリックしてください。
