| ブランド名: | Casun |
| モデル番号: | 20SHD4303-16G-2 |
| MOQ: | 1個 |
| 価格: | $23.8-$26.9 |
| 支払条件: | D/A、T/T、L/C、D/P |
| 供給能力: | 40000+PCS+月 |

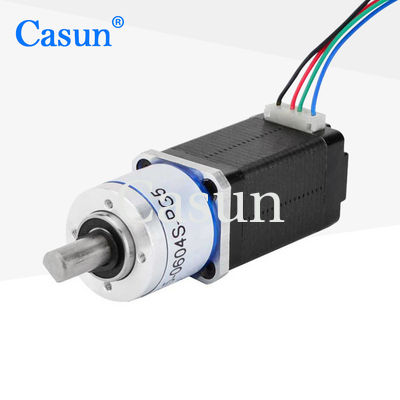

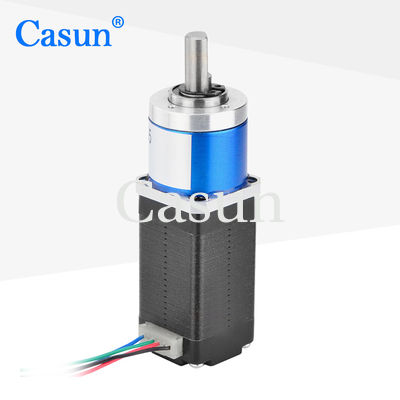

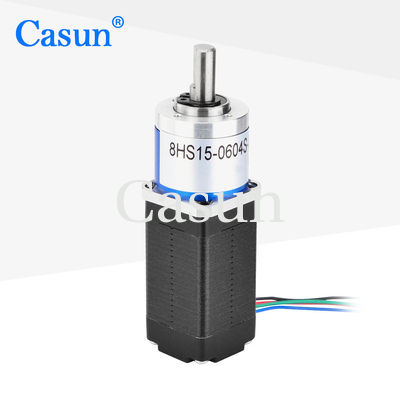

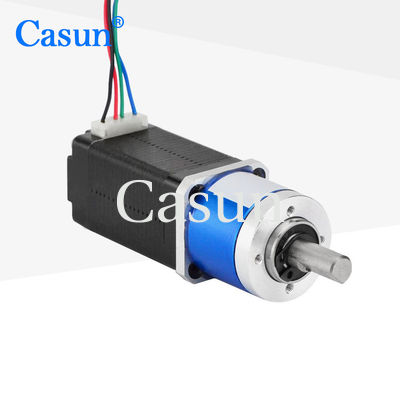

ステップモーターギア減速器 20mmx20mm 2相ミニチュア減速ステップモーター
42mmハイブリッドステップパーモーターシリーズは,様々なサイズで強力な保持トルクを提供しています.
振動を軽減し,より高いステップ解像度を得るため,マイクロステップドライバーで使用する.
ベースラインバージョンを選択するか,独自の設定を依頼してください.
特徴:
|
義理の天使
|
1.8° |
|
フレームサイズ
|
20mm |
|
段階数
|
2 段階 |
|
定位電流
|
0.2アンペア |
|
保持トルク
|
14mN.m |
|
抵抗力
|
22時間 |
|
誘導力
|
6.0mH |
|
ローターの慣性
|
2g-cm2 |
|
モーターの重量
|
0.1kg |
|
ギア減速比
|
16:1 |
|
接続
|
双極性 |
モーター
ステップアングル: 1.8°
最大温度:最大80°C
周囲温度: -20 °Cから50 °C
保存温度: -20 °Cから100 °C
湿度範囲 (%):85%以下,不凝縮
マグネットワイヤ 隔熱:Bクラス 130°C
隔熱抵抗: 500 VDC で 100 M オーム
ダイレクト力: 1分間500VDC
ギアボックス
収納材:金属
出力時の軸承:ボール軸承
最大.フレンズから12mmの半径負荷:≤80N
最大軸負荷:≤30N
シャフトの放射性プレー (フラングの近く):≤0.06mm
軸の振動:≤0.3mm
負荷なしでの反発:1.5°
| モーターの長さ | ギアボックス長さ | レイオ | 効率性 | ||
| 34mm 40mm 48mm 60mm |
27.2mm | 3.71 | 90% | ||
| 5.18 | |||||
| 35mm | 13.76 | 80% | |||
| 19.2 | |||||
| 26.8 | |||||
| 42.7mm | 51 | 70% | |||
| 71 | |||||
| 99.5 | |||||
| 139 | |||||
