連動させられたステッピング モーター
Created with Pixso.

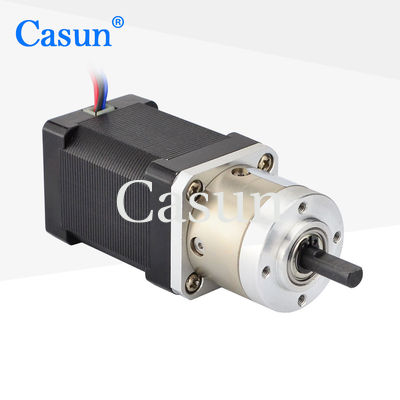

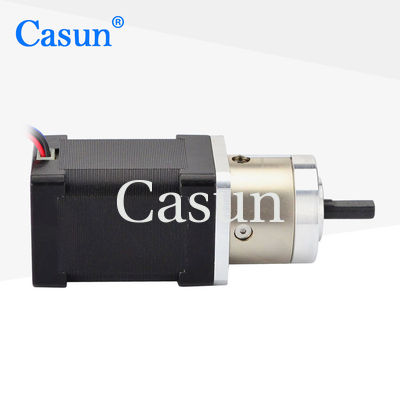

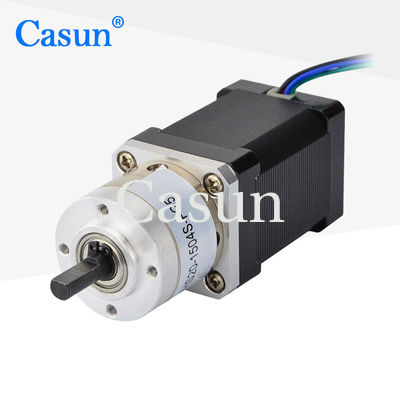

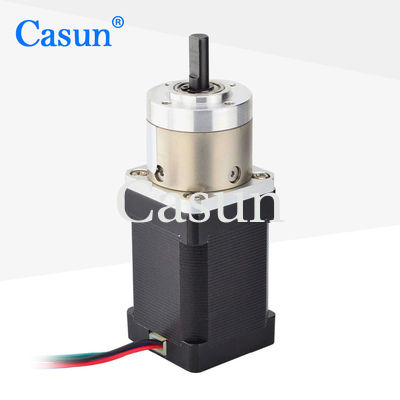

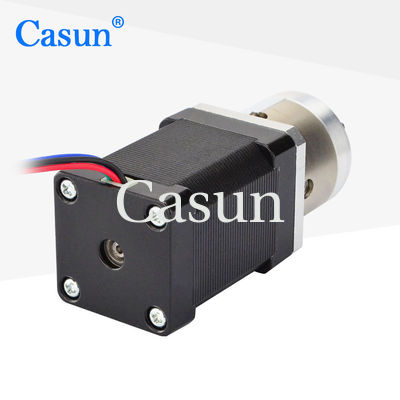

35mm NEMA 14の連動させられたステッピング モーター12Vの惑星の変速機のCasunモーター

35mm NEMA 14の連動させられたステッピング モーター12Vの惑星の変速機のCasunモーター

ブランド名: Casun
モデル番号: 35SHD0602-4G
MOQ: 1pc
価格: $24.9-$27.9
支払条件: D/A、T/T、L/C、D/P
Supply Ability: 40000+PCS+Month
詳細情報
起源の場所:
中国
証明:
CE,ROHS,ISO
現在/段階:
0.5A
製品名:
連動させられるを用いるステッピング モーター
モーター長さ:
50mm
Customized:
The motor can be designed &manufactured with customized request.
Customized:
The motor can be designed &manufactured with customized request.
パッケージの詳細:
カートン:36x29x14cm
ハイライト:

35mm NEMA 14はステッピング モーターを連動させた

,

NEMA 14はステッピング モーター12Vを連動させた

,

12V惑星の変速機のCasunモーター

製品の説明

食糧機械類、医療機器のための惑星の変速機が付いている段階的なギヤ モーター35mm 12Vステッピング モーター

42mm雑種のステッピング モーター シリーズはいろいろなサイズの強力な把握トルクを提供する。

振動を減らし、より高いステップ決断を達成するのにmicrostepping運転者と使用しなさい。

ベースライン版を選ぶか、またはあなた自身のカスタマイズされた構成を要求しなさい。



特徴:

  • 利用できる両極か単極版

  • 雑種の段階的な構造

  • シングルまたはダブル シャフト版で利用できる

  • セリウムおよびRoHSは承認した

  • カスタム化要求あり次第

次元



35mm NEMA 14の連動させられたステッピング モーター12Vの惑星の変速機のCasunモーター 0







モーター指定



ステップ天使



1.8 °

Framのサイズ



35のmm

段階の数



2フェーズ

評価される流れ



0.5 A

トルクの保持



300 mN.m

抵抗



24om

インダクタンス



42 mH

回転子の慣性



28g cm ²

モーター重量



0.3kg

ギヤ縮小率





3.7:1

関係



両極



作動の指定



モーター



ステップ角度:1.8°

最高温度:80°C最高

周囲温度:-20 50°Cへの°C

保管温度-20:100°Cへの°C

湿気範囲(%):85%以下、不凝縮

磁石ワイヤー絶縁材:クラスB 130のdeg C

絶縁抵抗:500 VDCの100Mのオーム

絶縁耐力:1分の500 VDC



ギヤ ボックス



材料の収容:金属
出力の忍耐:玉軸受
Max.Radialの負荷(フランジからの12mm):≤80N
Max.Shaftの軸負荷:≤30N
シャフトの放射状の演劇(近くフランジを付けたようになるため):≤0.06mm
シャフトの軸演劇:≤0.3mm
正価格販売のバックラッシュ:1.5°











トルクのカーブ









サブモデル

モーター長さ 変速機の長さ Raio 効率
34のmm

40のmm

48のmm

60のmm
27.2 mm 3.71 90%
5.18
35のmm 13.76 80%
19.2
26.8
42.7 mm 51 70%
71
99.5
139


ダウンロード





私達の標準的なモーターがあなたの必要性を満たすことができなければ

私達はあなたの必要性に従ってモーターをカスタマイズしてもいい


カスタマイズされた内容は、特別な条件、コネクター、等の導線を含んでいるが、特別なシャフト、巻く変数、設置次元に限られない。

選択:
エンコーダー      |        ブレーキ       |       変速機       |      シャフト

35mm NEMA 14の連動させられたステッピング モーター12Vの惑星の変速機のCasunモーター 1 35mm NEMA 14の連動させられたステッピング モーター12Vの惑星の変速機のCasunモーター 2 35mm NEMA 14の連動させられたステッピング モーター12Vの惑星の変速機のCasunモーター 3 35mm NEMA 14の連動させられたステッピング モーター12Vの惑星の変速機のCasunモーター 4





次私達にあなたの条件を言うために「得る引用」ボタンをかちりと鳴らしなさい。
