| ブランド名: | Casun |
| モデル番号: | B20SHD4701-14G1 |
| MOQ: | 1個 |
| 価格: | $27.53-$30.53 |
| 支払条件: | D/A、T/T、L/C、D/P |
| 供給能力: | 40000+PCS+月 |

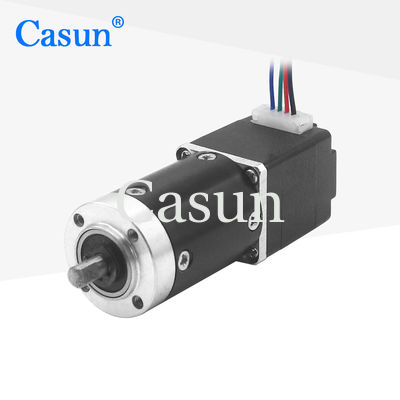

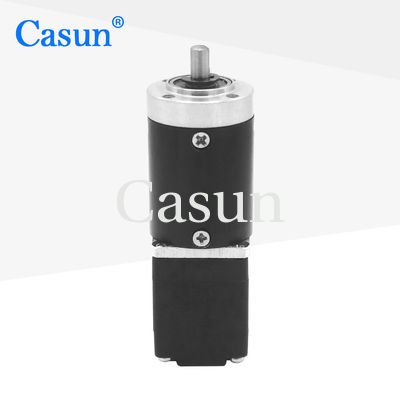

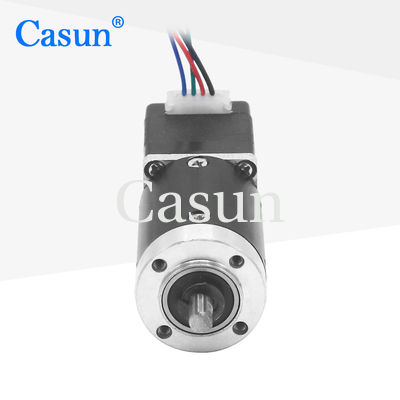

医療用美容機器用プラネタリギアボックス付きミニチュアステップモーター 20mmx20mmx24.8mm
42mmハイブリッドステップパーモーターシリーズは,様々なサイズで強力な保持トルクを提供しています.
振動を軽減し,より高いステップ解像度を得るため,マイクロステップドライバーで使用する.
ベースラインバージョンを選択するか,独自の設定を依頼してください.
特徴:
|
義理の天使
|
1.8° |
|
フレームサイズ
|
20mm |
|
段階数
|
2 段階 |
|
定位電流
|
0.24Amp |
|
保持トルク
|
10mN.m |
|
抵抗力
|
2オーム |
|
誘導力
|
5mH |
|
ローターの慣性
|
2g-cm2 |
|
モーターの重量
|
0.08kg |
|
ギア減速比
|
13.76:1 |
|
接続
|
双極性 |
モーター
ステップアングル: 1.8°
最大温度:最大80°C
周囲温度: -20 °Cから50 °C
保存温度: -20 °Cから100 °C
湿度範囲 (%):85%以下,不凝縮
マグネットワイヤ 隔熱:Bクラス 130°C
隔熱抵抗: 500 VDC で 100 M オーム
ダイレクト力: 1分間500VDC
ギアボックス
収納材:金属
出力時の軸承:ボール軸承
最大.フレンズから12mmの半径負荷:≤80N
最大軸負荷:≤30N
シャフトの放射性プレー (フラングの近く):≤0.06mm
軸の振動:≤0.3mm
負荷なしでの反発:1.5°
| モーターの長さ | ギアボックス長さ | レイオ | 効率性 | ||
| 34mm 40mm 48mm 60mm |
27.2mm | 3.71 | 90% | ||
| 5.18 | |||||
| 35mm | 13.76 | 80% | |||
| 19.2 | |||||
| 26.8 | |||||
| 42.7mm | 51 | 70% | |||
| 71 | |||||
| 99.5 | |||||
| 139 | |||||
