商品の詳細

家製品

3.9V 20mN NEMA 8はステッピングモーター20x20X33mmの比率の5.2:1を連動させた

ブランド名:	Casun
モデル番号:	B20SHD4501-5G
MOQ:	1個
価格:	$28.46-$31.46
支払条件:	D/A、T/T、L/C、D/P
供給能力:	40000+PCS+月

詳細情報

製品の説明

詳細情報

起源の場所:

中国

証明:

CE,ROHS,ISO

キーワード:

ギヤードステッピングモーター

電圧:

3.9V DC

ステップ角(度):

1.8度

比率:

5.2:1

カスタマイズされた:

モーターは,カスタマイズされた要求で設計および製造することができます.

パッケージの詳細:

カートン:36x29x14cm

供給の能力:

40000+PCS+月

ハイライト:

20mN NEMA 8はステッピングモーターを連動させた

3.9V NEMA 8はステッピングモーターを連動させた

連動させられたステッピングモーター20x20X33mm

製品の説明

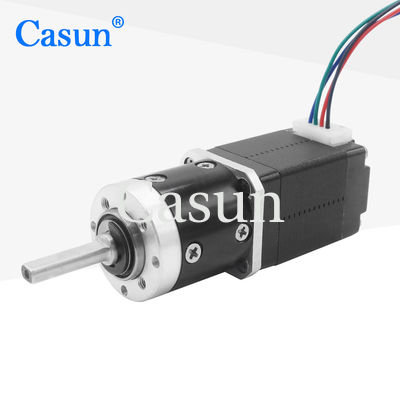

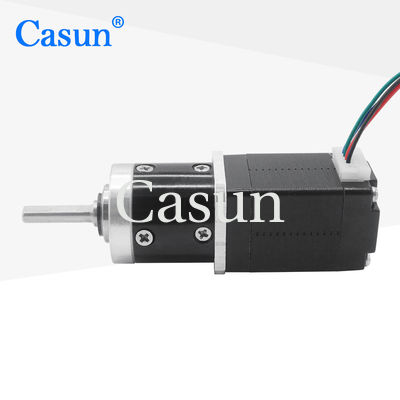

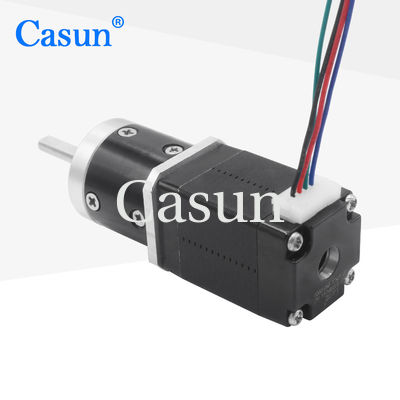

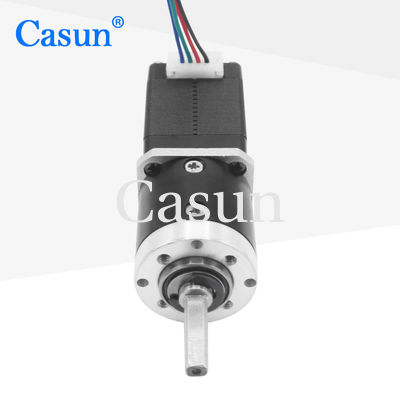

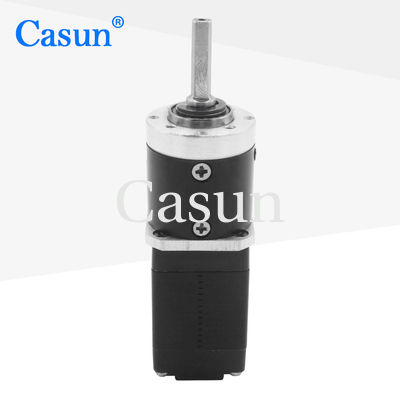

3.9V 20mN NEMA 8 ギアードステッピングモーター 20x20x33mm ギア比 5.2:1

このコンパクトな 20x20x33mm ギアードステッピングモーターは、3.9Vで20mNのトルクを発生し、ギア比は5.2:1です。ハイブリッドステッピングモーターシリーズは、様々なサイズで強力な保持トルクを提供します。マイクロステッピングドライバーと併用することで、振動を低減し、より高いステップ解像度を実現できます。標準品またはお客様の仕様に合わせてカスタマイズ可能です。

主な特徴

バイポーラまたはユニポーラバージョンあり
ハイブリッドステッピング構造
シングルまたはダブルシャフトバージョンあり
CEおよびRoHS認証取得
ご要望に応じてカスタマイズ可能

寸法

モーター仕様

仕様	値
ステップ角	1.8°
フレームサイズ	28mm
相数	2相
定格電流	0.6A
保持トルク	20mN.m
抵抗	6.5Ω
インダクタンス	2.2mH
ローター慣性	9g-cm²
モーター重量	0.2kg
ギア比	5.2:1
接続	バイポーラ

動作仕様

モーター

ステップ角	1.8°
最高温度	80℃（最大）
周囲温度	-20℃～50℃
保管温度	-20℃～100℃
湿度範囲	85%以下、結露なきこと
マグネットワイヤー絶縁	クラスB 130℃
絶縁抵抗	100MΩ (500VDC)
耐電圧	500VDC 1分間

ギアボックス

ハウジング材質	金属
出力部ベアリング	ボールベアリング
最大ラジアル荷重（フランジから12mm）	≤80N
最大軸方向荷重	≤30N
シャフトのラジアルプレイ（フランジ付近）	≤0.06mm
シャフトの軸方向プレイ	≤0.3mm
無負荷バックラッシ	1.5°

利用可能なモデル

モーター長	ギアボックス長	比率	効率
34 mm	27.2 mm	3.71	90%
40 mm		5.18	90%
48 mm		35 mm	80%
60 mm		42.7 mm	70%

カスタムモーターソリューション

標準モーターがお客様の要件を満たせない場合は、お客様の特定のニーズに合わせてモーターをカスタマイズできます。カスタマイズ内容には、特殊シャフト、巻線パラメータ、取り付け寸法、特殊要件のリード線、コネクタなどが含まれますが、これらに限定されません。

利用可能なオプション

エンコーダー

ブレーキ

ギアボックス

シャフト

見積もりを依頼する
