ハイブリッドステッピングモーター
Created with Pixso.

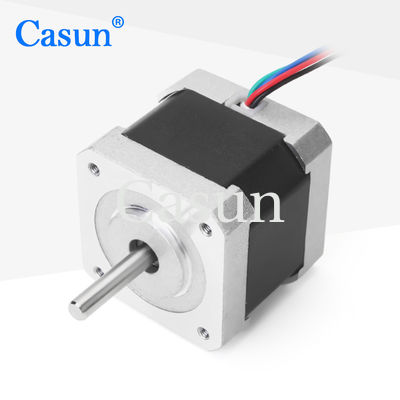

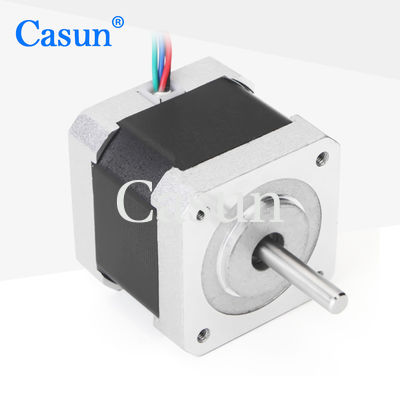

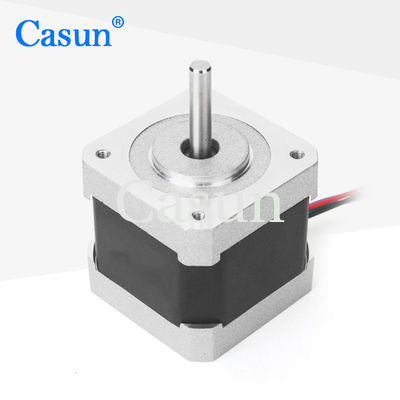

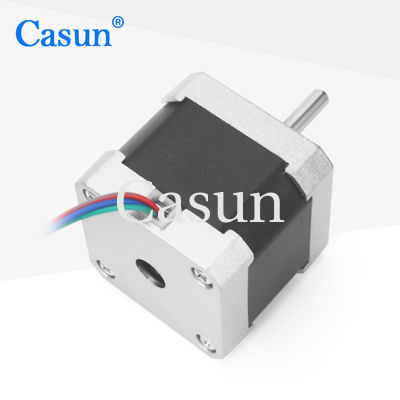

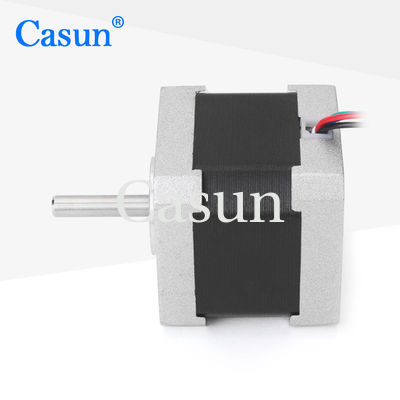

段階ライト ロボットのための4本のワイヤーが付いている【42SHD4259の】 NEMA 17両極2フェーズ1.2A 7.2Vのステッピング モーター48cmN.m

段階ライト ロボットのための4本のワイヤーが付いている【42SHD4259の】 NEMA 17両極2フェーズ1.2A 7.2Vのステッピング モーター48cmN.m

ブランド名: Casun
モデル番号: 42SHD4259-22
MOQ: 1pc
価格: $3.14-$5
支払条件: D/A、T/T、L/C、D/P
Supply Ability: 40000+PCS+Month
詳細情報
起源の場所:
中国
証明:
CE,ROHS,ISO
ステップ天使:
1.8°
保持トルク:
480mN.m
現在:
1.2A
モーターの長さ:
40mm
シャフト:
円形シャフト22mmの長さ
Customized:
The motor can be designed &manufactured with customized request.
パッケージの詳細:
カートン:36x29x14cm
ハイライト:

4本のワイヤー NEMA 17ステップモーター

,

7.2V NEMA 17 ステップモーター

,

42SHD4259 NEMA 17 ステップモーター

製品の説明

NEMA 17 ステッピング モーターは非常に正確な位置制御を実現でき、その動作は所定のステップに従って実行でき、どの位置でも高精度に維持できます。

ベースライン バージョンを選択するか、独自のカスタマイズされた構成をリクエストします。



特徴:

  • 専門的なサービスを提供し、受託製造も歓迎します

  • 10年保証、安心してお買い求めください

  • シングルシャフトまたはダブルシャフトバージョンで利用可能

  • プロのドライブトレイン ソリューション スペシャリスト

  • 中国で12年間設立され、800社以上の顧客にサービスを提供してきました。





モーター仕様



ステップエンジェル

1.8°

フレームサイズ

40mm

フェーズ数

2フェーズ

定格電流

1.2A

保持トルク

480mN.m

抵抗

6.0オーム

インダクタンス

11.0mH

ローター慣性

57 g-cm2

モーター重量

0.24kg

リードの数

4

繋がり

バイポーラ

外観

段階ライト ロボットのための4本のワイヤーが付いている【42SHD4259の】 NEMA 17両極2フェーズ1.2A 7.2Vのステッピング モーター48cmN.m 0

寸法

段階ライト ロボットのための4本のワイヤーが付いている【42SHD4259の】 NEMA 17両極2フェーズ1.2A 7.2Vのステッピング モーター48cmN.m 1


動作仕様

ステップ角: 1.8°

最高温度:最大80℃

周囲温度: -20 °C ~ 50 °C

保存温度 -20: °C ~ 100°C

湿度範囲(%):85%以下、結露なきこと

マグネットワイヤ絶縁:クラスB 130℃

絶縁抵抗: 500 VDC で 100M オーム

耐電圧 :DC500V 1分間







トルク曲線













サブモデル

モデル 保持トルク ステップ角度 モーターの長さ シャフトの種類 定格電流
42SHD4950 0.13N・m 1.8° 20mm Dシャフト-20mm 1.0A
42SHD4003 0.26N・m 1.8° 34mm Dシャフト-20mm 0.4A
42SHD0261 0.45N・m 1.8° 40mm Dシャフト-20mm 1.68A
42SHD4425 0.59Nm 1.8° 48mm Dシャフト-24mm 2.0A
42SHD4813 0.8N・m 1.8° 60mm Dシャフト-24mm 2.1A





ダウンロード

当社の標準モーターがお客様のニーズを満たすことができない場合は、

ニーズに応じてモーターをカスタマイズできます


カスタマイズ内容には、特別なシャフト、巻線パラメータ、設置寸法、特別な要件のあるリード線、コネクタなどが含まれますが、これらに限定されません。

オプション:

エンコーダ

ブレーキ

ギアボックス

段階ライト ロボットのための4本のワイヤーが付いている【42SHD4259の】 NEMA 17両極2フェーズ1.2A 7.2Vのステッピング モーター48cmN.m 2 段階ライト ロボットのための4本のワイヤーが付いている【42SHD4259の】 NEMA 17両極2フェーズ1.2A 7.2Vのステッピング モーター48cmN.m 3 段階ライト ロボットのための4本のワイヤーが付いている【42SHD4259の】 NEMA 17両極2フェーズ1.2A 7.2Vのステッピング モーター48cmN.m 4 段階ライト ロボットのための4本のワイヤーが付いている【42SHD4259の】 NEMA 17両極2フェーズ1.2A 7.2Vのステッピング モーター48cmN.m 5
