パンケーキ ステッピング モーター
Created with Pixso.

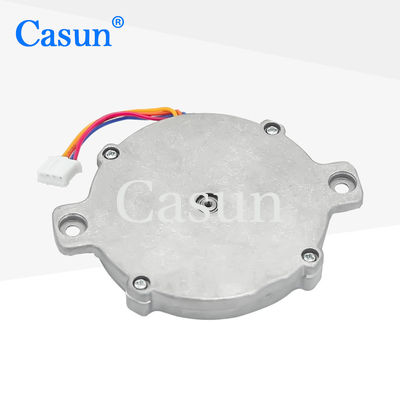

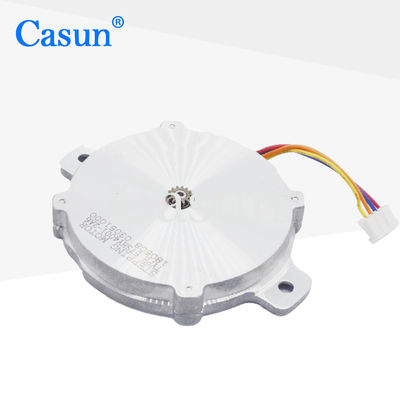

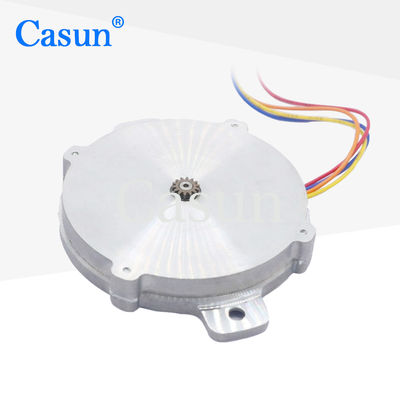

57mmのパンケーキNEMA 23段階的なCctvの円形500V DCのステッピング モーター

57mmのパンケーキNEMA 23段階的なCctvの円形500V DCのステッピング モーター

ブランド名: Casun
モデル番号: 57SHY4001-2A6
MOQ: 1pc
価格: $12.3-13.8
支払条件: D/A、T/T、L/C、D/P
Supply Ability: 40000+PCS+Month
詳細情報
起源の場所:
中国
証明:
CE,ROHS,ISO
Customized:
The motor can be designed &manufactured with customized request.
パッケージの詳細:
カートン:36x29x14cm
ハイライト:

段階パンケーキNEMA 23

,

57mmのパンケーキNEMA 23

,

パンケーキ500V DCのステッピング モーター

製品の説明

500 Vdcのステッピング モーターのあたりのNEMA23 57mmのパンケーキCctvモーター段階的な1.8degree


雑種のステッピング モーター シリーズはいろいろなサイズの強力な把握トルクを提供する。

振動を減らし、より高いステップ決断を達成するのにmicrostepping運転者と使用しなさい。

ベースライン版を選ぶか、またはあなた自身のカスタマイズされた構成を要求しなさい。



特徴:

  • 利用できる両極か単極版

  • 雑種の段階的な構造

  • シングルまたはダブル シャフト版で利用できる

  • セリウムおよびRoHSは承認した

  • カスタム化要求あり次第

次元



57mmのパンケーキNEMA 23段階的なCctvの円形500V DCのステッピング モーター 0







モーター指定



ステップ天使



1.8 °

Framのサイズ



57mm

段階の数



2フェーズ

評価される流れ



0.8A

トルクの保持



60 mN.m

抵抗



3.5om

インダクタンス



1.8mH

回転子の慣性



15 g cm ²

モーター重量



75 g

鉛の数



4

関係



両極



作動の指定





ステップ角度:1.8°

最高温度:80°C最高

周囲温度:-20 50°Cへの°C

保管温度-20:100°Cへの°C

湿気範囲(%):85%以下、不凝縮

磁石ワイヤー絶縁材:クラスB 130のdeg C

絶縁抵抗:500 VDCの100Mのオーム

絶縁耐力:1分の500 VDC









トルクのカーブ







サブモデル



モデル モーター長さ 現在 トルクの保持
P28SHD4611 9.5mm 0.5A 16mN.m
P28SHD4701 10.6mm 0.5A 20mN.m
P28SHD4750 13-15mm 0.5A 25mN.m
P28SHD4950 17.9mm 0.5A 35mN.m


ダウンロード





私達の標準的なモーターがあなたの必要性を満たすことができなければ

私達はあなたの必要性に従ってモーターをカスタマイズしてもいい


カスタマイズされた内容は、特別な条件、コネクター、等の導線を含んでいるが、特別なシャフト、巻く変数、設置次元に限られない。

選択:
エンコーダー      |        ブレーキ       |       変速機       |      シャフト

57mmのパンケーキNEMA 23段階的なCctvの円形500V DCのステッピング モーター 1 57mmのパンケーキNEMA 23段階的なCctvの円形500V DCのステッピング モーター 2 57mmのパンケーキNEMA 23段階的なCctvの円形500V DCのステッピング モーター 3 57mmのパンケーキNEMA 23段階的なCctvの円形500V DCのステッピング モーター 4





次私達にあなたの条件を言うために「得る引用」ボタンをかちりと鳴らしなさい。
