パンケーキ ステッピング モーター
Created with Pixso.

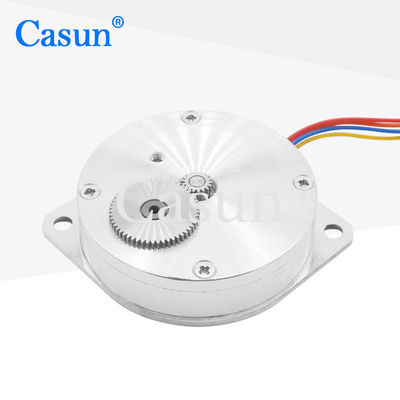

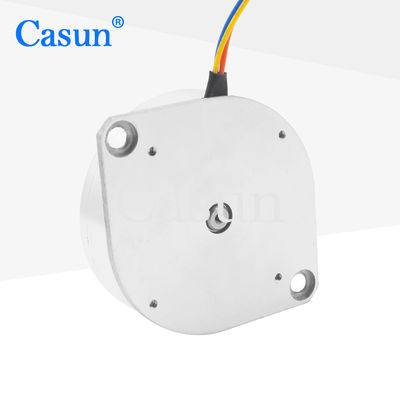

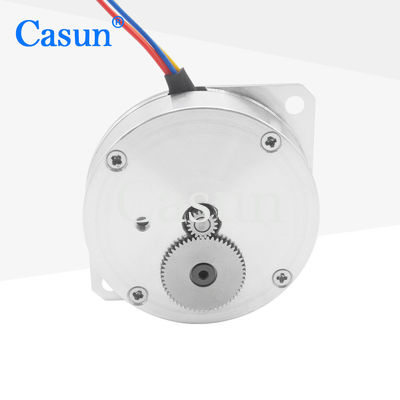

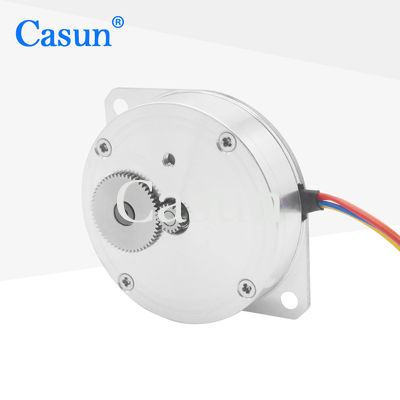

平らなタイプのステッピング モーターのパンケーキ ステッピング モーターの雑種のステップ・モータのセリウムの承認

平らなタイプのステッピング モーターのパンケーキ ステッピング モーターの雑種のステップ・モータのセリウムの承認

ブランド名: Casun
モデル番号: 46SHY4401-2A1
MOQ: 1pc
価格: $13.8-15.38
支払条件: D/A、T/T、L/C、D/P
Supply Ability: 40000+PCS+Month
詳細情報
起源の場所:
中国
証明:
CE,ROHS,ISO
モーター:
平らなモーター
保持トルク:
52mN.m
Customized:
The motor can be designed &manufactured with customized request.
パッケージの詳細:
カートン:36x29x14cm
ハイライト:

平らなタイプ パンケーキ ステッピング モーター

,

パンケーキ雑種のステップ・モータ

,

セリウムの承認のパンケーキ ステッピング モーター

製品の説明

私達の基本的なモーターがあなたの条件を満たさなければ、私達はあなたの指定に合うためにモーターをカスタマイズするかもしれない。


独特なシャフト、巻く変数、設置測定は、独特な必要性、関係の導線を、等であるカスタマイズされた内容の例。


特徴:

両極*Bothおよび利用できる単極版。

*Stepperの雑種の構造

単一および二重シャフト構成で*Available。

*Customizationsは要求あり次第セリウムであり、RoHSは承認した。

次元



平らなタイプのステッピング モーターのパンケーキ ステッピング モーターの雑種のステップ・モータのセリウムの承認 0







モーター指定



ステップ天使



1.8 °

Framのサイズ



46mm

段階の数



2フェーズ

評価される流れ



1.0Amp

トルクの保持



52 mN.m

抵抗



2.5 om

インダクタンス



1.7mH

回転子の慣性



7 g cm ²

モーター重量



0.1kg

鉛の数



4

関係



両極



作動の指定





ステップ角度:1.8°

最高温度:80°C最高

周囲温度:-20 50°Cへの°C

保管温度-20:100°Cへの°C

湿気範囲(%):85%以下、不凝縮

磁石ワイヤー絶縁材:クラスB 130のdeg C

絶縁抵抗:500 VDCの100Mのオーム

絶縁耐力:1分の500 VDC









トルクのカーブ







サブモデル



モデル モーター長さ 現在 トルクの保持
P28SHD4611 9.5mm 0.5A 16mN.m
P28SHD4701 10.6mm 0.5A 20mN.m
P28SHD4750 13-15mm 0.5A 25mN.m
P28SHD4950 17.9mm 0.5A 35mN.m


ダウンロード





私達の標準的なモーターがあなたの必要性を満たすことができなければ

私達はあなたの必要性に従ってモーターをカスタマイズしてもいい


カスタマイズされた内容は、特別な条件、コネクター、等の導線を含んでいるが、特別なシャフト、巻く変数、設置次元に限られない。

選択:
エンコーダー      |        ブレーキ       |       変速機       |      シャフト

平らなタイプのステッピング モーターのパンケーキ ステッピング モーターの雑種のステップ・モータのセリウムの承認 1 平らなタイプのステッピング モーターのパンケーキ ステッピング モーターの雑種のステップ・モータのセリウムの承認 2 平らなタイプのステッピング モーターのパンケーキ ステッピング モーターの雑種のステップ・モータのセリウムの承認 3 平らなタイプのステッピング モーターのパンケーキ ステッピング モーターの雑種のステップ・モータのセリウムの承認 4





次私達にあなたの条件を言うために「得る引用」ボタンをかちりと鳴らしなさい。
