起源の場所 | 中国 |
ブランド名 | Casun |
証明 | CE,ROHS,ISO |
モデル番号 | 42SHD4244-24B |

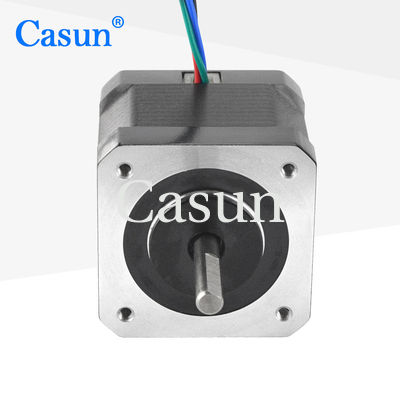

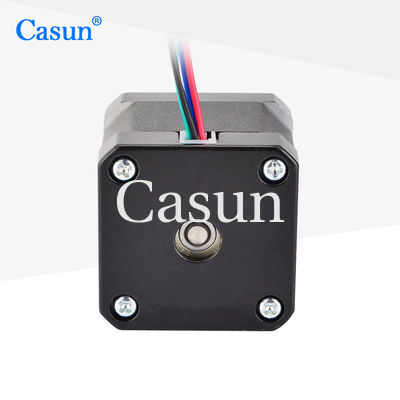

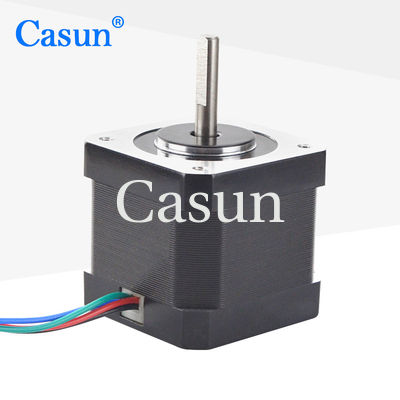

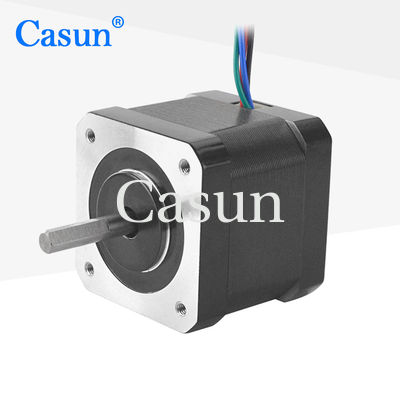

42mmのステッピング モーターにそれにより装置の信頼性を高めるより長い寿命およびより低い故障率が、ある。
それは産業オートメーション、ロボット工学、織物および印刷のような分野で広く適用された。
特徴:
ステップ天使 |
1.8 ° |
Framのサイズ |
40のmm |
段階の数 |
2フェーズ |
評価される流れ |
2.0 A |
トルクの保持 |
450 mN.m |
抵抗 |
1.1オーム |
インダクタンス |
2.6 mH |
回転子の慣性 |
57 g cm ² |
モーター重量 |
0.3 kg |
鉛の数 |
4 |
関係 |
両極 |
ステップ角度:1.8°
最高温度:80°C最高
周囲温度:-20 50°Cへの°C
保管温度-20:100°Cへの°C
湿気範囲(%):85%以下、不凝縮
磁石ワイヤー絶縁材:クラスB 130のdeg C
絶縁抵抗:500 VDCの100Mのオーム
絶縁耐力:1分の500 VDC
モデル | トルクの保持 | ステップ角度 | モーター長さ | タイプのシャフト | 評価される流れ |
42SHD4950 | 0.13N.m | 1.8° | 20mm | Dシャフト20mm | 1.0A |
42SHD4003 | 0.26N.m | 1.8° | 34mm | Dシャフト20mm | 0.4A |
42SHD0261 | 0.45N.m | 1.8° | 40mm | Dシャフト20mm | 1.68A |
42SHD4425 | 0.59N.m | 1.8° | 48mm | Dシャフト24mm | 2.0A |
42SHD4813 | 0.8N.m | 1.8° | 60mm | Dシャフト24mm | 2.1A |
