ハイブリッドステッピングモーター
Created with Pixso.

42x42x34mm 2相 1.8度 ネマ 17ステップモーター 12V DC

42x42x34mm 2相 1.8度 ネマ 17ステップモーター 12V DC

ブランド名: Casun
モデル番号: 42SHD4077-24BH
MOQ: 1pc
価格: $3.14-$5
支払条件: D/A、T/T、L/C、D/P
Supply Ability: 40000+PCS+Month
詳細情報
起源の場所:
中国
証明:
CE,ROSH,ISO
義理の天使:
1.8°
保持トルク:
192mN.m
流動:
0.24A
モーターの長さ:
34mm
シャフト:
製粉の平らなシャフト24mmの長さ
オーダーメイド:
モーターは,カスタマイズされた要求で設計および製造することができます.
パッケージの詳細:
カートン:36x29x14cm
ハイライト:

12V DC NEMA 17 ステップモーター

製品の説明

NEMA 17 ステップモーターは,微米までステップ解像度を持つ非常に正確な運動制御を提供することができます.

パルス信号制御によって 複雑な動き経路を 容易に達成できます



特徴:

  • 双極型または単極型が利用可能

  • 私たちのステップモーターのモデルは,幅広いアプリケーションに適しています

  • 我々は,異なる契約製造オプションに接しています

  • CEとRoHS認証

  • 要求に応じてカスタマイズ

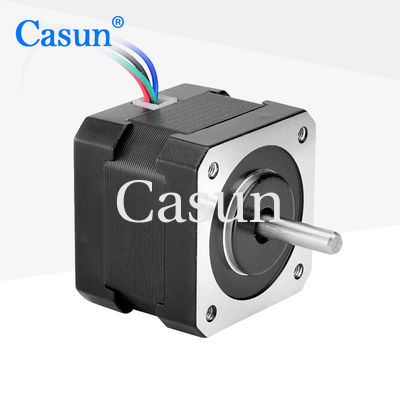

外見

42x42x34mm 2相 1.8度 ネマ 17ステップモーター 12V DC 0

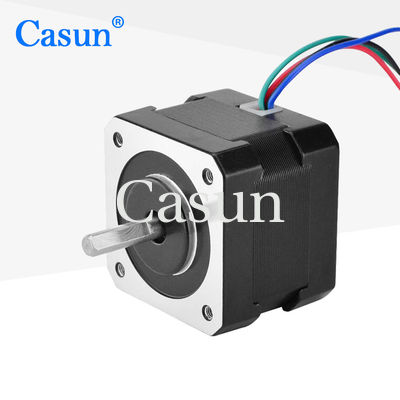

サイズ

42x42x34mm 2相 1.8度 ネマ 17ステップモーター 12V DC 1

モーター仕様



義理の天使

1.8°

フレームサイズ

42mm

段階数

2 段階

定位電流

0.24A

保持トルク

192mN.m

抵抗力

50オーム

誘導力

55mH

ローターの慣性

38g-cm2

モーターの重量

0.2kg

リード数

4

接続

双極性

操作仕様

ステップアングル: 1.8°

最大温度:最大80°C

周囲温度: -20 °Cから50 °C

保存温度: -20 °Cから100 °C

湿度範囲 (%):85%以下,不凝縮

マグネットワイヤ 隔熱:Bクラス 130°C

隔熱抵抗: 500 VDC で 100 M オーム

ダイレクト力: 1分間500VDC







トルク曲線













サブモデル

モデル 保持トルク ステップアングル モーターの長さ シャフトの種類 定位電流
42SHD4950 0.13N.m 1.8° 20mm D シャフト 20mm 1.0A
42SHD4003 0.26N.m 1.8° 34mm D シャフト 20mm 0.4A
42SHD0261 0.45N.m 1.8° 40mm D シャフト 20mm 1.68A
42SHD4425 0.59N.m 1.8° 48mm D 軸-24mm 2.0A
42SHD4813 0.8N.m 1.8° 60mm D 軸-24mm 2.1A





ダウンロード

標準モーターが あなたのニーズを満たせないなら

私たちはあなたのニーズに応じてモーターをカスタマイズすることができます


パーソナライズされたコンテンツには,特殊なシャフト,巻き込みパラメータ,設置寸法,特殊な要件を持つリードワイヤ,コネクタなどが含まれますが,これらに限定されません.

オプション:

エンコーダー

ブレーキ

ギアボックス

シャフト
