42x42x34mm 2相1.8度 ネマ17 引脚装置のためのステップモーター

42x42x34mm 2相1.8度 ネマ17 引脚装置のためのステップモーター

ブランド名: Casun
モデル番号: 42SHD0078-24
MOQ: 1pc
価格: $3.14-$5
支払条件: D/A、T/T、L/C、D/P
Supply Ability: 40000+PCS+Month
詳細情報
起源の場所:
中国
証明:
CE,ROSH,ISO
義理の天使:
1.8°
保持トルク:
250mN・m
流動:
0.35A
モーターの長さ:
34mm
シャフト:
円形シャフト20mmの長さ
段階:
2
オーダーメイド:
モーターは,カスタマイズされた要求で設計および製造することができます.
パッケージの詳細:
カートン:36x29x14cm
ハイライト:

2フェーズNEMA 17のステッピング モーター

,

引力装置 ネマ 17 ステップモーター

製品の説明

NEMA 17 ステップモーターは,作業部品の正確な動きと位置付けを達成するために線形滑りテーブルに使用されます.

低コストで 費用に敏感な用途では とても魅力的です



特徴:

  • 双極型または単極型が利用可能

  • ハイブリッドステップパー

  • 単軸または双軸のバージョンで提供されています

  • 各ステップモーターモデルは,様々なアプリケーションに適応することができます

  • 契約に基づく製造サービスも歓迎します

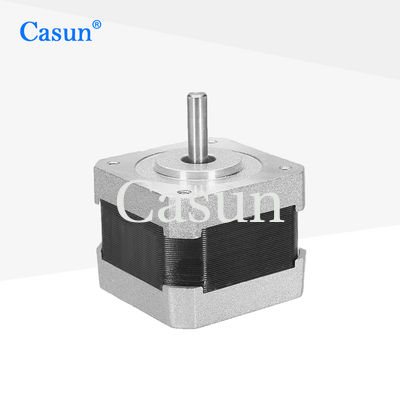

外見

42x42x34mm 2相1.8度 ネマ17 引脚装置のためのステップモーター 0

サイズ

42x42x34mm 2相1.8度 ネマ17 引脚装置のためのステップモーター 1

モーター仕様



義理の天使

1.8°

フレームサイズ

42mm

段階数

2 段階

定位電流

0.35A

保持トルク

250mN.m

抵抗力

34.3オーム

誘導力

38mH

ローターの慣性

38g-cm2

モーターの重量

0.2kg

リード数

4

接続

双極性

操作仕様

ステップアングル: 1.8°

最大温度:最大80°C

周囲温度: -20 °Cから50 °C

保存温度: -20 °Cから100 °C

湿度範囲 (%):85%以下,冷却しない

マグネットワイヤ 隔熱:Bクラス 130°C

隔熱抵抗: 500 VDC で 100 M オーム

ダイレクト力: 1分間500VDC







トルク曲線













サブモデル

モデル 保持トルク ステップアングル モーターの長さ シャフトの種類 定位電流
42SHD4950 0.13N.m 1.8° 20mm D シャフト 20mm 1.0A
42SHD4003 0.26N.m 1.8° 34mm D シャフト 20mm 0.4A
42SHD0261 0.45N.m 1.8° 40mm D シャフト 20mm 1.68A
42SHD4425 0.59N.m 1.8° 48mm D 軸-24mm 2.0A
42SHD4813 0.8N.m 1.8° 60mm D 軸-24mm 2.1A





ダウンロード

標準モーターが あなたのニーズを満たせないなら

私たちはあなたのニーズに応じてモーターをカスタマイズすることができます


パーソナライズされたコンテンツには,特殊なシャフト,巻き込みパラメータ,設置寸法,特殊な要求のあるリードワイヤ,コネクタなどが含まれますが,これらに限定されません.

オプション:

エンコーダー

ブレーキ

ギアボックス

シャフト

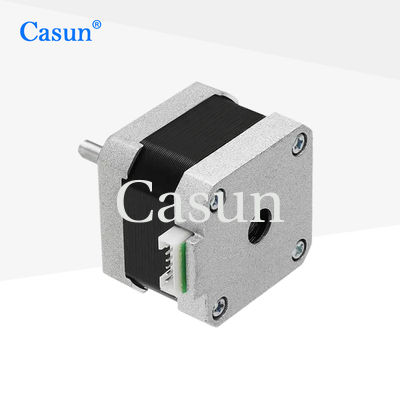

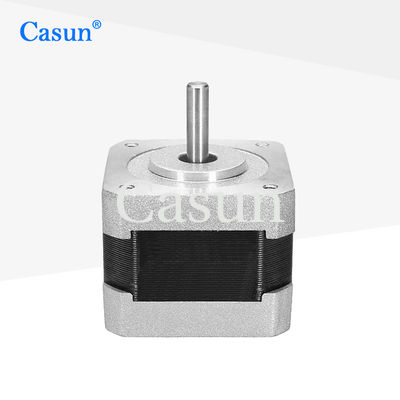

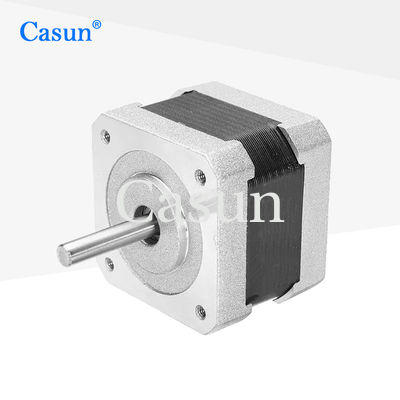

42x42x34mm 2相1.8度 ネマ17 引脚装置のためのステップモーター 2 42x42x34mm 2相1.8度 ネマ17 引脚装置のためのステップモーター 3 42x42x34mm 2相1.8度 ネマ17 引脚装置のためのステップモーター 4 42x42x34mm 2相1.8度 ネマ17 引脚装置のためのステップモーター 5



" をクリックしてください.引金を出す"というボタンを押して ご要望を教えてください
