ハイブリッドステッピングモーター
Created with Pixso.

【42SHD0001の】 2フェーズNEMA 17 DC 1.8 degの26N.cm 0.4A 12V 34mm 4本のワイヤー両極ステッピング モーター

【42SHD0001の】 2フェーズNEMA 17 DC 1.8 degの26N.cm 0.4A 12V 34mm 4本のワイヤー両極ステッピング モーター

ブランド名: Casun
モデル番号: 42SHD0001-24
MOQ: 1pc
価格: $3.14-$5
支払条件: D/A、T/T、L/C、D/P
Supply Ability: 40000+PCS+Month
詳細情報
起源の場所:
中国
証明:
CE,ROSH,ISO
ステップ天使:
1.8°
トルクの保持:
260mN.m
現在:
0.4A
モーター長さ:
34mm
シャフト:
円形シャフト24mmの長さ
Customized:
The motor can be designed &manufactured with customized request.
パッケージの詳細:
カートン:36x29x14cm
ハイライト:

12V DC NEMA 17 ステップモーター

,

4本のワイヤー NEMA 17ステップモーター

,

2フェーズNEMA 17のステッピング モーター

製品の説明

42mm雑種のステッピング モーター シリーズはいろいろなサイズの強力な把握トルクを提供する。

振動を減らし、より高いステップ決断を達成するのにmicrostepping運転者と使用しなさい。

ベースライン版を選ぶか、またはあなた自身のカスタマイズされた構成を要求しなさい。



特徴:

  • 利用できる両極か単極版

  • 雑種の段階的な構造

  • シングルまたはダブル シャフト版で利用できる

  • セリウムおよびRoHSは承認した

  • カスタム化要求あり次第

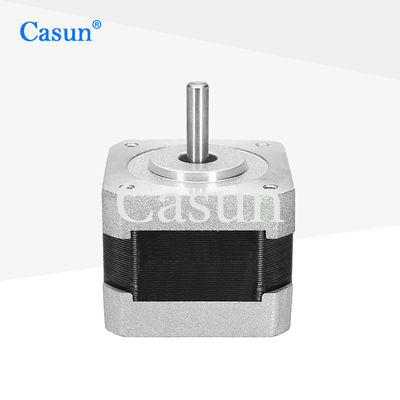

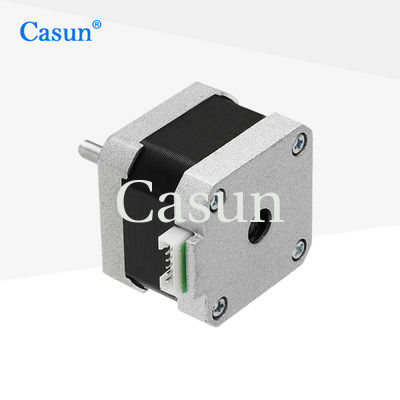

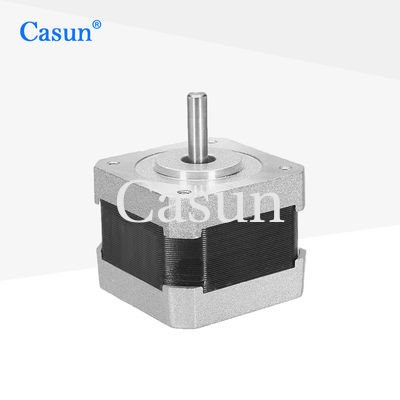

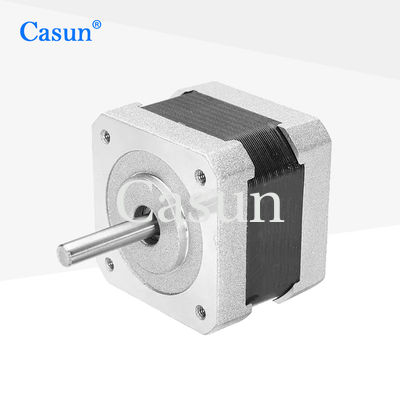

出現

【42SHD0001の】 2フェーズNEMA 17 DC 1.8 degの26N.cm 0.4A 12V 34mm 4本のワイヤー両極ステッピング モーター 0

次元【42SHD0001の】 2フェーズNEMA 17 DC 1.8 degの26N.cm 0.4A 12V 34mm 4本のワイヤー両極ステッピング モーター 1





モーター指定



ステップ天使

1.8 °

Framのサイズ

42のmm

段階の数

2フェーズ

評価される流れ

0.4 A

トルクの保持

260 mN.m

抵抗

30オーム

インダクタンス

37 mH

回転子の慣性

38 g cm ²

モーター重量

0.2 kg

鉛の数

4

関係

両極

作動の指定

ステップ角度:1.8°

最高温度:80°C最高

周囲温度:-20 50°Cへの°C

保管温度-20:100°Cへの°C

湿気範囲(%):85%以下、不凝縮

磁石ワイヤー絶縁材:クラスB 130のdeg C

絶縁抵抗:500 VDCの100Mのオーム

絶縁耐力:1分の500 VDC







トルクのカーブ















サブモデル

モデル トルクの保持 ステップ角度 モーター長さ タイプのシャフト 評価される流れ
42SHD4950 0.13N.m 1.8° 20mm Dシャフト20mm 1.0A
42SHD4003 0.26N.m 1.8° 34mm Dシャフト20mm 0.4A
42SHD0261 0.45N.m 1.8° 40mm Dシャフト20mm 1.68A
42SHD4425 0.59N.m 1.8° 48mm Dシャフト24mm 2.0A
42SHD4813 0.8N.m 1.8° 60mm Dシャフト24mm 2.1A





ダウンロード

私達の標準的なモーターがあなたの必要性を満たすことができなければ

私達はあなたの必要性に従ってモーターをカスタマイズしてもいい


カスタマイズされた内容は、特別な条件、コネクター、等の導線を含んでいるが、特別なシャフト、巻く変数、設置次元に限られない。

選択:

エンコーダー

ブレーキ

変速機

シャフト

【42SHD0001の】 2フェーズNEMA 17 DC 1.8 degの26N.cm 0.4A 12V 34mm 4本のワイヤー両極ステッピング モーター 2 【42SHD0001の】 2フェーズNEMA 17 DC 1.8 degの26N.cm 0.4A 12V 34mm 4本のワイヤー両極ステッピング モーター 3 【42SHD0001の】 2フェーズNEMA 17 DC 1.8 degの26N.cm 0.4A 12V 34mm 4本のワイヤー両極ステッピング モーター 4 【42SHD0001の】 2フェーズNEMA 17 DC 1.8 degの26N.cm 0.4A 12V 34mm 4本のワイヤー両極ステッピング モーター 5



次私達にあなたの条件を言うために「得る引用」ボタンをかちりと鳴らしなさい。
